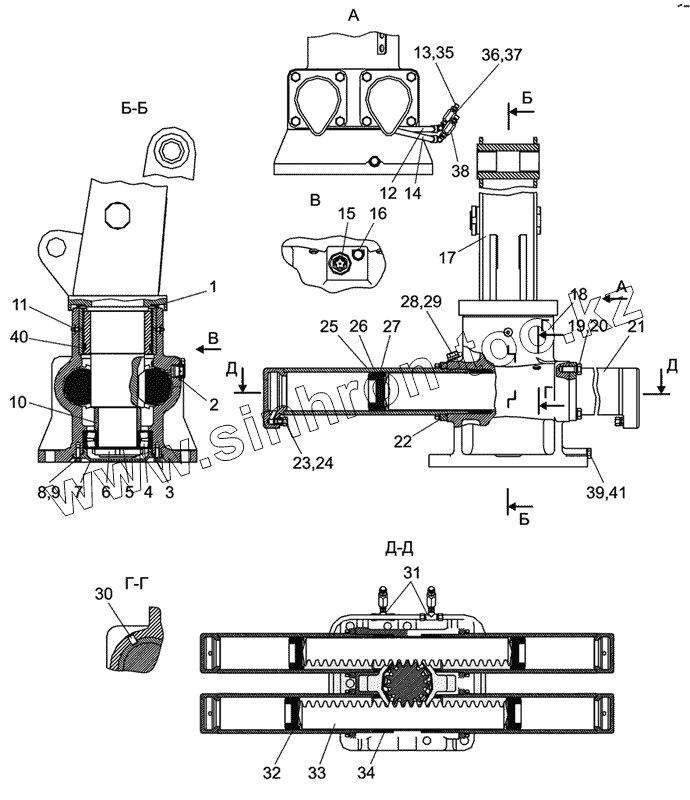

Каталог запасных частей к технике: МТЗ МР-40-01. Устройство поворотное
ГМ42Т-0700100-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42Т-0700100-01 | ГМ42Т-0700100-01 | Устройство поворотное | |
| 1 | ГМ42-0700107 | Пыльник | |
| 2 | 036-042-36-2-2 | Кольцо | |
| 3 | 175-180-36-2-2 | Кольцо | |
| 4 | 3520 | Подшипник | |
| 5 | Н95.01.019 | Шайба | |
| 6 | ГМ42-0700006 | Гайка | |
| 7 | ГМ42-0700103 | Крышка | |
| 8 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 9 | 4598166046 | Шайба 8Т | |
| 10 | ГМ42-0700102 | Втулка | |
| 11 | 1.2.Ц6 | Масленка | |
| 12 | ГМ42-0705160 | Трубопровод | |
| 13 | 923-3407016 | Колпак | |
| 14 | ГМ42-0705150 | Трубопровод | |
| 15 | LСР G33М-С МР FILTRI | Указатель | |
| 16 | У459.007-02 | Пробка | |
| 17 | ГМ42-0702010-01 | Колонна | |
| 18 | ГМ42-0703300 | Корпус | |
| 19 | ГМ42-0700106 | Болт | |
| 20 | 4598166069 | Шайба 14 ОТ | |
| 21 | ГМ42-0701200 | Гильза | |
| 22 | 120-126-36-2-2 | Кольцо | |
| 23 | ГМ42-0700113 | Штуцер | |
| 24 | 017-021-25-2-2 | Кольцо | |
| 25 | 1-100x80-6 | Манжета | |
| 26 | УК3.1-18 | Кольцо защитное | |
| 27 | КОП3-62 | Кольцо опорное | |
| 28 | 70-4608027 | Пробка | |
| 29 | ГМ42-0700118-01 | Прокладка | |
| 30 | ГМ42-0700111 | Штифт | |
| 31 | ГМ42-0700114 | Тройник | |
| 32 | ГМ42-0700104 | Поршень | |
| 33 | ГМ42-0700108 | Рейка | |
| 34 | ГМ42-0700101 | Втулка | |
| 35 | ГМ42-0700116 | Переходник ввертной | |
| 36 | Ф80-3407114 | Шайба | |
| 37 | 013-017-25-2-2 | Кольцо | |
| 38 | VRF 02 S | Гидродроссель с обратным клапаном | |
| 39 | ГМ42-0700118 | Прокладка | |
| 40 | 170-175-36-2-2 | Кольцо | |
| 41 | ГМ42-0700117 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
