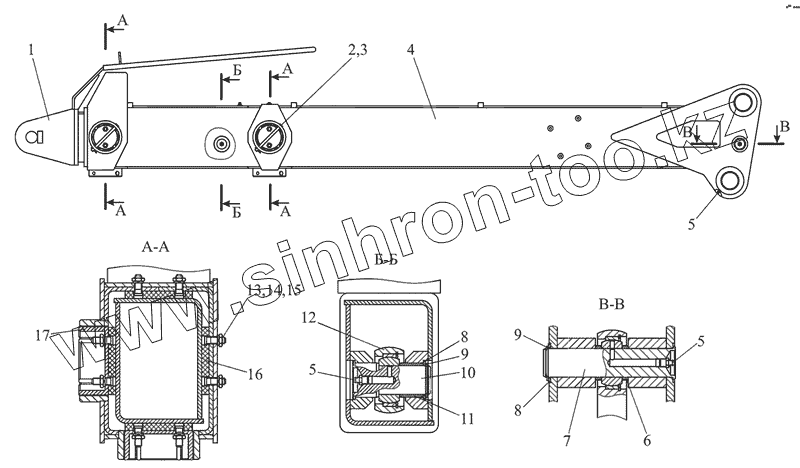

Каталог запасных частей к технике: МТЗ МР-40-01. Рукоять
ГМ42Т-0400000
1
2
3
4
5
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42Т-0400000 | ГМ42Т-0400000 | Рукоять | |
| 1 | ГМ42Т-0402000 | Рукоять выдвижная | |
| 2 | ГМ42Т-0400009 | Ось | |
| 3 | 1.6x20.0115 | Шплинт | |
| 4 | ГМ42Т-0401000 | Рукоять | |
| 5 | 1.2.Ц6 | Масленка | |
| 6 | ГМ42Т-0400008 | Втулка | |
| 7 | ГМ42Т-0400007 | Палец | |
| 8 | ГМ42Т-0400011 | Шайба | |
| 9 | С35 | Кольцо | |
| 10 | ГМ42Т-0400006 | Палец | |
| 11 | ГМ42Т-0400004 | Втулка | |
| 12 | ГМ-63.010.000 | Гидроцилиндр | |
| 13 | ГМ42Т-0400003 | Болт | |
| 14 | М8-6Н.6.0115 | Гайка | |
| 15 | 4598166046 | Шайба 8Т | |
| 16 | ГМ42Т-0400001 | Вкладыш | |
| 17 | ГМ42Т-0400002 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
