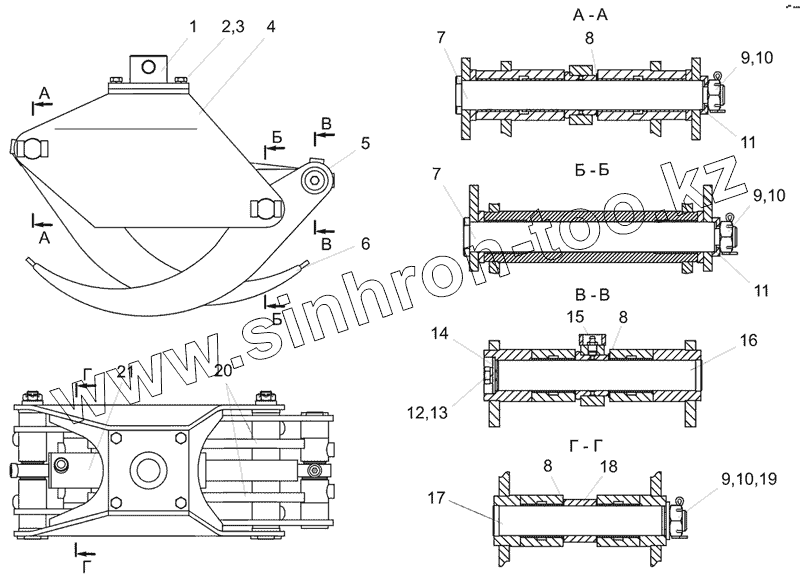

Каталог запасных частей к технике: МТЗ МР-40-01. Захват
ГМ42-0800000
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42-0800000 | ГМ42-0800000 | Захват | |
| 1 | ГМ42-0806000 | Фланец | |
| 2 | М16-6gx25.56.0115 | Болт | |
| 3 | 4598166070 | Шайба 16ОТ | |
| 4 | ГМ42-0801000 | Корпус | |
| 5 | ГМ42-0803000 | Челюсть наружная | |
| 6 | ГМ42-0802000 | Челюсть внутренняя | |
| 7 | ГМ42-0800001 | Палец | |
| 8 | ГМ42-0800004 | Прокладка | |
| 9 | М24-6Н.6.0115 | Гайка | |
| 10 | 5x40.0115 | Шплинт | |
| 11 | ГМ42-0800005 | Шайба | |
| 12 | М12-6gх25.56.0115 | Болт | |
| 13 | 4598166068 | Шайба 12ОТ | |
| 14 | ГМ42-0800007 | Шайба | |
| 15 | 1.2.Ц6.хр | Масленка | |
| 16 | ГМ42-0800002 | Палец | |
| 17 | ГМ42-0800001-01 | Палец | |
| 18 | ГМ42-0800003 | Втулка | |
| 19 | 24.01.019 | Шайба | |
| 20 | ГМ42-0804000 | Тяга | |
| 21 | ГМ42-0805000 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
