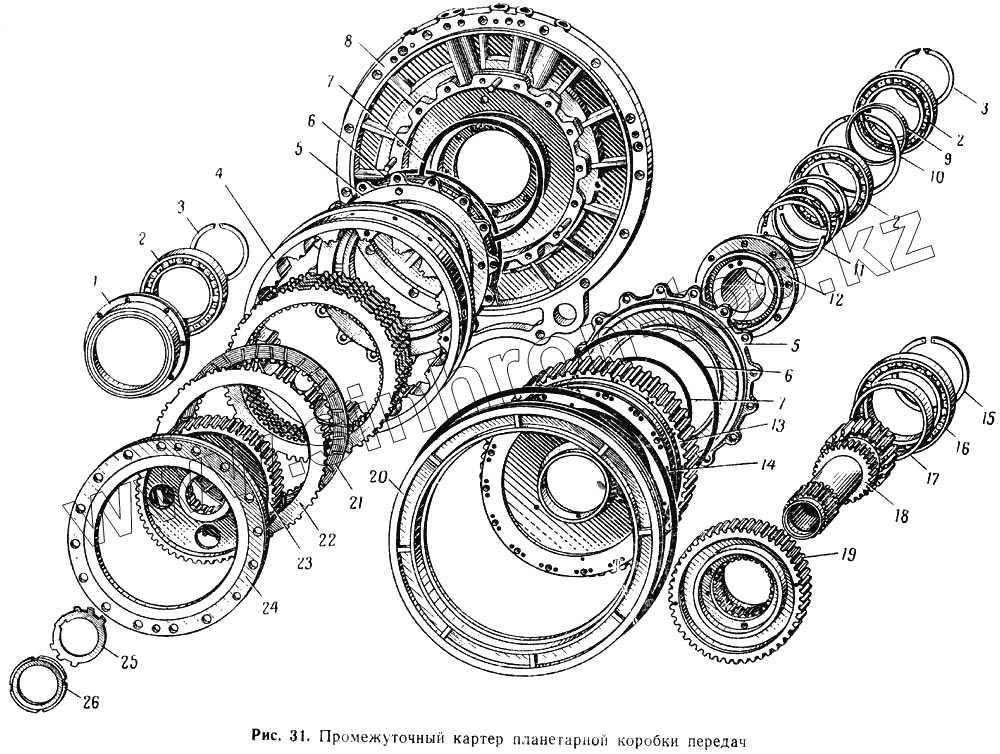

Каталог запасных частей к технике: МАЗ-537. Промежуточный картер планетарной коробки передач
1
2
2
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1511070 | 535А-1511070 | Опора подшипников в сборе | |
| 206507-П2 | 206507-П2 | Болт | |
| 377608-П | 377608-П | Штифт | |
| 377574-П | 377574-П | Штифт | |
| 377366-П | 377366-П | Штифт | |
| 258282-П | 258282-П | Шплинт-проволока | |
| 535А-1510029 | 535А-1510029 | Пластина стопорная | |
| 535А-1511090 | 535А-1511090 | Ступица промежуточной передачи в сборе | |
| 535А-1511058 | 535А-1511058 | Пружина фрикциона промежуточной передачи | |
| 535А-1511082 | 535А-1511082 | Прокладка опоры подшипников | |
| 262533-П2 | 262533-П2 | Пробка-заглушка | |
| 262531-П2 | 262531-П2 | Пробка | |
| 535А-1511036 | 535А-1511036 | Поршень малого фрикциона в сборе | |
| 535А-1511180 | 535А-1511180 | Поршень большого фрикциона в сборе | |
| 535А-1511028 | 535А-1511028 | Манжета уплотнительная большого фрикциона малая | |
| 535А-1511110 | 535А-1511110 | Корпус фрикциона прямой передачи с шестерней коронной первого ряда в сборе | |
| 535А-1511114 | 535А-1511114 | Корпус фрикциона прямой передачи с подшипником в сборе | |
| 535А-1511120-Б | 535А-1511120-Б | Корпус фрикциона прямой передачи в сборе | |
| 535А-1511076 | 535А-1511076 | Заглушка опоры подшипников | |
| 535А-1511162 | 535А-1511162 | Заглушка маслоподводящая | |
| 535А-1511158 | 535А-1511158 | Заглушка | |
| 535А-1511124-Б | 535А-1511124-Б | Втулка корпуса фрикциона прямой передачи | |
| 535А-1511140 | 535А-1511140 | Вал промежуточный с подшипниками в сборе | |
| 535А-1511144 | 535А-1511144 | Вал промежуточный с заглушками в сборе | |
| 535А-1511148 | 535А-1511148 | Вал промежуточный в сборе | |
| 371765-П2 | 371765-П2 | Болт малого фрикциона | |
| 1 | 535А-1 | Стакан переднего подшипника | |
| 2 | 120Г2 | Подшипник ступицы промежуточной передачи | |
| 3 | 535А-1511104 | Кольцо стопорное | |
| 4 | 535А-1511032 | Венец фрикциона промежуточной передачи | |
| 5 | 535А-1511038 | Поршень малого фрикциона | |
| 6 | 535А-1511042 | Манжета уплотнительная малого фрикциона большая | |
| 7 | 535А-1511026 | Манжета уплотнительная | |
| 8 | 535А-1511022 | Картер промежуточный | |
| 9 | 535А-1511132 | Кольцо распорное | |
| 10 | 535А-1511126 | Кольцо стопорное | |
| 11 | 535А-1511074 | Кольцо уплотнительное | |
| 12 | 535А-1511072 | Опора подшипников | |
| 13 | 535А-1511122-Б | Корпус фрикциона прямой передачи | |
| 14 | 535А-1511184 | Манжета уплотнительная большого фрикциона большая | |
| 15 | 535А-1511165 | Кольцо стопорное | |
| 16 | 1000926-Л | Подшипник водила сателлитов | |
| 17 | 535А-1511164-Б | Кольцо распорное | |
| 18 | 535А-1511152 | Вал промежуточный | |
| 19 | 535А-1511154 | Ступица фрикциона прямой передачи | |
| 20 | 535А-1511182 | Поршень большого фрикциона | |
| 21 | 535А-1511046 | Диск металлокерамический малого фрикциона в сборе | |
| 22 | 535А-1511044 | Диск стальной малого фрикциона | |
| 23 | 535А-1511094 | Ступица промежуточной передачи | |
| 24 | 535А-1511056 | Крышка фрикциона промежуточной передачи | |
| 25 | 535А-1511172 | Шайба замковая | |
| 26 | 535А-1511168 | Гайка кольцевая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
