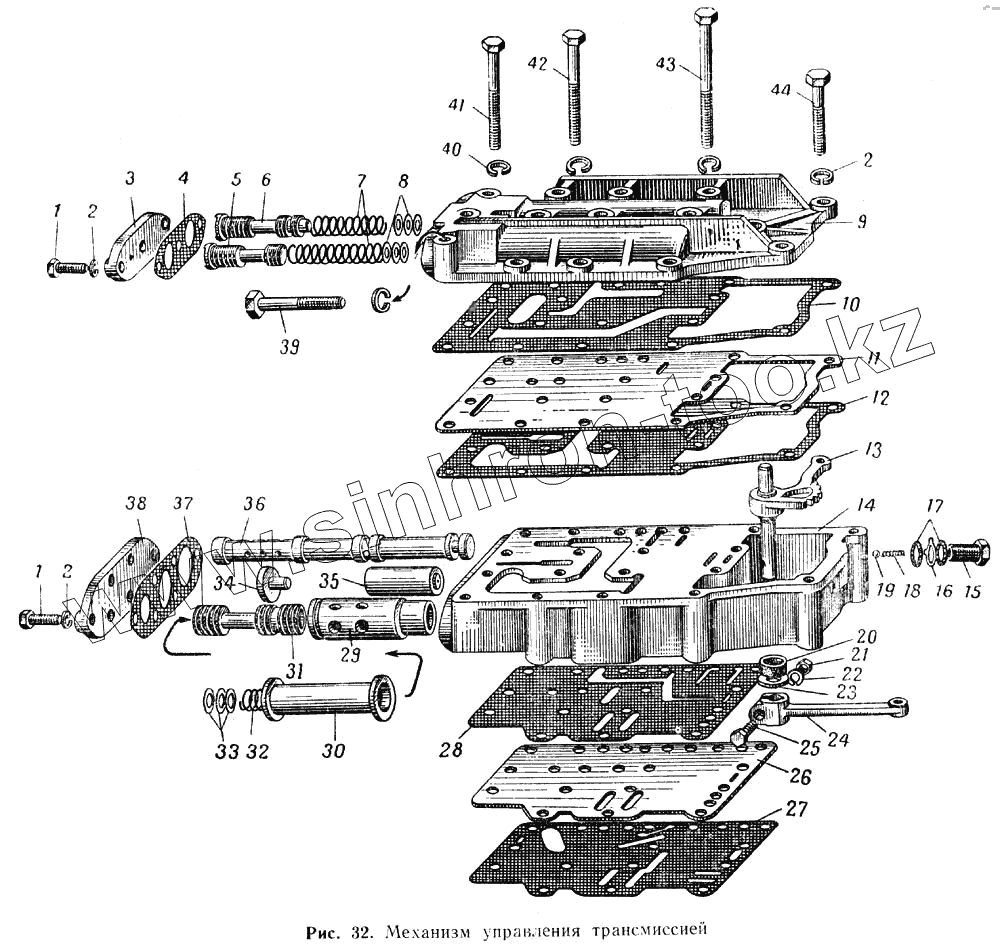

Каталог запасных частей к технике: МАЗ-537. Механизм управления трансмиссией
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1512109 | 535А-1512109 | Штифт рычага | |
| 535А-1512100-Б | 535А-1512100-Б | Вал привода | |
| 377534-П | 377534-П | Ось защелки | |
| 378079-П | 378079-П | Шпонка сегментная | |
| 535Д-1512116 | 535Д-1512116 | Рычаг привода | |
| 535А-1512106-Б | 535А-1512106-Б | Рычаг золотника | |
| 535А-1512320-Г | 535А-1512320-Г | Механизм блокировки гидротрансформатора в сборе | |
| 535А-1512148 | 535А-1512148 | Крышка с втулкой в сборе | |
| 535А-1512150-Б | 535А-1512150-Б | Крышка механизма управления гидротрансмиссией | |
| 535А-1512030-В | 535А-1512030-В | Корпус механизма управления трансмиссией | |
| 535А-1512026 | 535А-1512026 | Втулка | |
| 535А-1512204 | 535А-1512204 | Жиклер | |
| 535А-1512045 | 535А-1512045 | Заглушка | |
| 535А-1512154 | 535А-1512154 | Заглушка | |
| 535А-1512202 | 535А-1512202 | Золотник трансформатора | |
| 535А-1512140-Б | 535А-1512140-Б | Крышка механизма с золотниками в сборе | |
| 535А-1512207 | 535А-1512207 | Золотник смазки | |
| 535А-1512038 | 535А-1512038 | Корпус золотника переключения передач | |
| 1 | 201540-П2 | Болт | |
| 1 | 201540-П2 | Болт | |
| 2 | 252137-П8 | Шайба пружинная | |
| 2 | 252137-П8 | Шайба пружинная | |
| 3 | 535А-1512160-Б | Крышка верхняя | |
| 4 | 535А-1512158-Б | Прокладка верхней крышки | |
| 5 | 535А-1512206 | Золотник смазки в сборе | |
| 6 | 535А-1512200 | Золотник трансформатора в сборе | |
| 7 | 535А-1512175 | Пружина клапана смазки | |
| 8 | 535А-1512083 | Шайба регулировочная | |
| 9 | 535А-1512145-Б | Крышка с втулкой и заглушкой в сборе | |
| 10 | 535А-1512138-Б | Прокладка промежуточной пластины | |
| 11 | 535А-1512133-Б | Пластина промежуточная | |
| 12 | 535А-1512132 | Прокладка корпуса | |
| 13 | 535А-1512095-Б | Вал привода с рычагом в сборе | |
| 14 | 535А-1512022-Б | Корпус механизма с втулкой в сборе | |
| 15 | 535А-1512122 | Корпус фиксатора | |
| 16 | 535А-1512130 | Стопорная шайба | |
| 17 | 535А-1512129 | Прокладка | |
| 18 | 535А-1512125 | Пружина фиксатора | |
| 19 | 252135-П2 | Шайба | |
| 19 | Шарик 3/8 (9,525) Р | Шарик 3/8 (9,525) Р | |
| 20 | 201456-П2 | Болт | |
| 20 | М1-А-1005300-Б | Сальник | |
| 21 | 250612-П2 | Гайка | |
| 22 | 252136-П2 | Шайба | |
| 23 | 535А-1512111 | Шайба | |
| 24 | 535А-1512282-Б | Пластина | |
| 24 | 535Б-1512116 | Рычаг привода | |
| 25 | 201502-П2 | Болт | |
| 26 | 535А-1512182 | Пластина нижняя | |
| 27 | 535А-1512180 | Прокладка нижней пластины | |
| 28 | 535А-1512183 | Прокладка | |
| 29 | 535А-1512050 | Втулка золотника гидропривода | |
| 30 | 535А-1512056-Б | Направляющая пружины | |
| 31 | 535А-1512052-В | Золотник главного давления | |
| 32 | 535А-1512055 | Пружина | |
| 33 | 252006-П2 | Шайба | |
| 34 | 535А-1512065 | Упор | |
| 35 | 535А-1512062-Б | Золотник маятниковый | |
| 36 | 535А-1512035 | Золотник переключения передач в сборе | |
| 37 | 535А-1512070 | Прокладка боковой крышки | |
| 38 | 535А-1512075-Б | Боковая крышка | |
| 39 | 201550-П2 | Болт | |
| 40 | 252138-П8 | Шайба пружинная | |
| 41 | 535А-1512093 | Болт установочный | |
| 42 | 200381-П2 | Болт | |
| 43 | 200384-П2 | Болт | |
| 44 | 201543-П2 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
