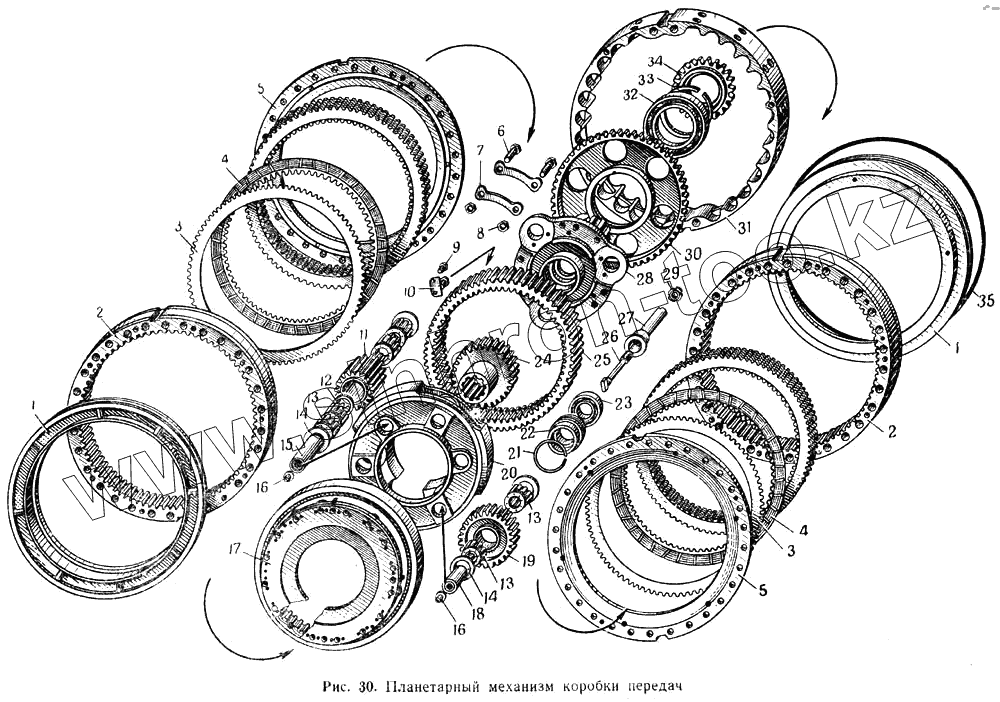

Каталог запасных частей к технике: МАЗ-537. Планетарный механизм коробки передач
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1510112 | 535А-1510112 | Шайба замковая | |
| 535А-1510174 | 535А-1510174 | Прокладка крышки люка | |
| 535А-1510166 | 535А-1510166 | Прокладка крышки подшипника | |
| 535А-1511246 | 535А-1511246 | Пружина большого фрикциона | |
| 535А-1511264 | 535А-1511264 | Пружина фрикциона прямой передачи | |
| 535А-18020 | 535А-18020 | Сальник в сборе | |
| 535А-1511248 | 535А-1511248 | Толкатель большого фрикциона | |
| 535А-1511244 | 535А-1511244 | Толкатель большого фрикциона в сборе | |
| 537-1510186 | 537-1510186 | Фланец выходной | |
| 535А-1511254 | 535А-1511254 | Чека толкателя | |
| 535А-1511254 | 535А-1511254 | Чека толкателя | |
| 370800-П2 | 370800-П2 | Болт | |
| 252136-П2 | 252136-П2 | Шайба | |
| 376389-П2 | 376389-П2 | Шайба стопорная | |
| 535А-1510090 | 535А-1510090 | Шайба уплотнительная в сборе | |
| 535А-1510130 | 535А-1510130 | Шестерня коронная второго ряда в сборе | |
| 535А-1510020 | 535А-1510020 | Шестерня коронная первого ряда в сборе | |
| 258237-П | 258237-П | Шплинт-проволока | |
| 258280-П | 258280-П | Шплинт-проволока | |
| 258280-П | 258280-П | Шплинт-проволока | |
| 260415-П | 260415-П | Шпонка сегментная | |
| 377676-П | 377676-П | Штифт | |
| 535А-1511252 | 535А-1511252 | Втулка толкателя | |
| 262531-П2 | 262531-П2 | Пробка | |
| 201495-П2 | 201495-П2 | Болт | |
| 371765-П2 | 371765-П2 | Болт малого фрикциона | |
| 535А-1510040 | 535А-1510040 | Вал вторичный в сборе | |
| 535А-1510026 | 535А-1510026 | Винт | |
| 535А-1510048-Б | 535А-1510048-Б | Втулка вторичного вала | |
| 535А-1511076 | 535А-1511076 | Заглушка опоры подшипников | |
| 503-8603530 | 503-8603530 | Кольцо стопорное | |
| 535А-1510185 | 535А-1510185 | Кольцо уплотнительное резьбовой крышки | |
| 535А-1510172 | 535А-1510172 | Крышка люка задней крышки | |
| 535А-1510069 | 535А-1510069 | Пластина стопорная оси сателлита | |
| 216 | 216 | Подшипник вторичного вала | |
| 535А-1510162-Б | 535А-1510162-Б | Крышка подшипника вторичного вала | |
| 535А-1510029 | 535А-1510029 | Пластина стопорная | |
| 535А-1510030-Б | 535А-1510030-Б | Планетарные ряды в сборе | |
| 535А-1510060-Б | 535А-1510060-Б | Ось сателлита первого ряда в сборе | |
| 535А-1510070-Б | 535А-1510070-Б | Ось сателлита второго ряда в сборе | |
| 535А-1510028 | 535А-1510028 | Маслоуловитель | |
| 535А-1510182-Б | 535А-1510182-Б | Крышка резьбовая | |
| 535А-1510160-Б | 535А-1510160-Б | Крышка подшипника вторичного вала в сборе | |
| 1 | 535А-1511182 | Поршень большого фрикциона | |
| 2 | 535А-1511228 | Венец большого фрикциона | |
| 3 | 535А-1511232 | Диск стальной большого фрикциона | |
| 3 | 535А-1511232 | Диск стальной большого фрикциона | |
| 4 | 535А-1511236 | Диск металлокерамический большого фрикциона в сборе | |
| 4 | 535А-1511236 | Диск металлокерамический большого фрикциона в сборе | |
| 5 | 535А-1511242 | Крышка большого фрикциона | |
| 6 | 535А-1510122 | Болт крепления водила | |
| 7 | 535А-1510126 | Скоба замковая | |
| 8 | 250559-П2 | Гайка | |
| 9 | 370800-П2 | Болт | |
| 10 | 535А-1510138 | Пластина стопорная короны второго ряда | |
| 11 | 535А-1510084 | Сателлит второго ряда | |
| 12 | 535А-1510078-Б | Втулка распорная роликов сателлитов второго ряда | |
| 13 | 822707Д | Подшипник сателлитов | |
| 14 | 535А-1510086 | Шайба опорная сателлита | |
| 15 | 535А-1510074-Б | Ось сателлита второго ряда | |
| 16 | 535А-1510068 | Заглушка оси сателлита | |
| 17 | 535А-1510024 | Шестерня коронная первого ряда | |
| 18 | 535А-1510064-Б | Ось сателлита первого ряда | |
| 19 | 535А-1510082-Б | Сателлит первого ряда | |
| 20 | 535А-1510038-Б | Водило сателлитов | |
| 21 | 535-1501191 | Кольцо уплотнительное | |
| 22 | 535А-1510094 | Шайба уплотнительная | |
| 23 | 208 | Шарикоподшипник | |
| 24 | 535А-1510088 | Шестерня солнечная второго ряда | |
| 25 | 535А-1510132 | Шестерня коронная второго ряда | |
| 26 | 535А-1510102 | Болт-фиксатор | |
| 27 | 535А-1510104 | Втулка резьбовая | |
| 28 | 535А-1510046 | Вал вторичный | |
| 29 | 535А-1510108 | Гайка прорезная | |
| 30 | 535А-1510136 | Опора короны второго ряда | |
| 31 | 535А-1511258-Б | Цилиндр распорный | |
| 32 | 120Г2 | Подшипник ступицы промежуточной передачи | |
| 33 | 535А-1511126 | Кольцо стопорное | |
| 34 | 535А-1510142 | Шестерня привода заднего насоса | |
| 35 | 535А-1511184 | Манжета уплотнительная большого фрикциона большая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
