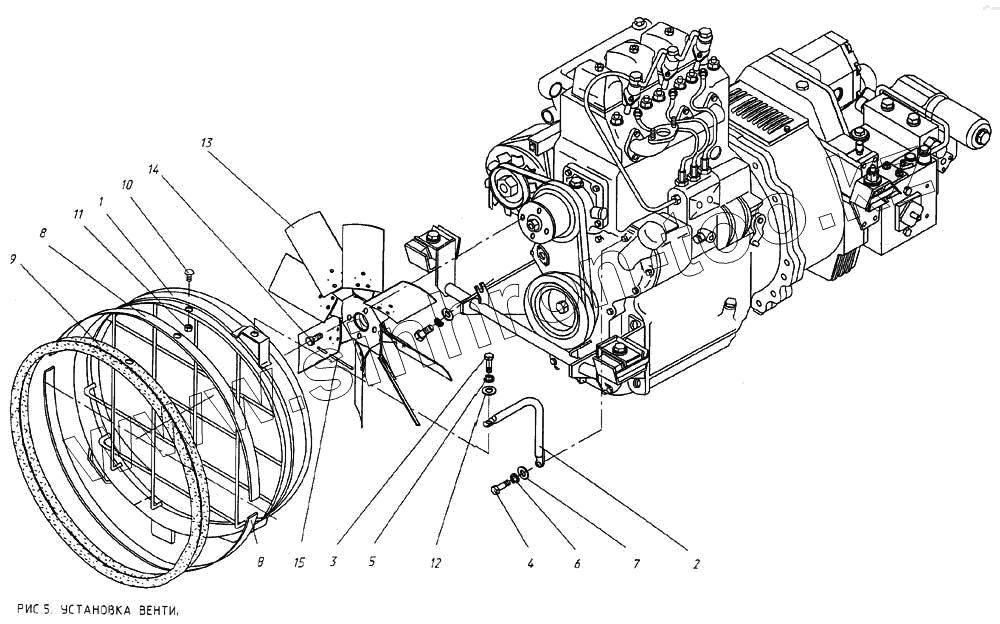

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка вентилятора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	533-9-62-07-085-4К		Кожух вентилятора
2	533-0-62-07-131-1К		Трубка
3	Болт М6-6gХ18.46.019 ГОСТ 7798-70		Болт М6-6gХ18.46.019 ГОСТ 7798-70
4	болт М10-6gХ16.46.019 ГОСТ 7796-70		болт М10-6gХ16.46.019 ГОСТ 7796-70
5	Шайба 6Т 65Г 06 ГОСТ 6402-70		Шайба 6Т 65Г 06 ГОСТ 6402-70
6	Шайба 10 ОТ 68Г 06 ГОСТ 6402-70		Шайба 10 ОТ 68Г 06 ГОСТ 6402-70
7	Шайба 10.01.0118 ГОСТ 11371-78		Шайба 10.01.0118 ГОСТ 11371-78
7	Шайба 10.02.0118 ГОСТ 11371-78		Шайба 10.02.0118 ГОСТ 11371-78
8	533-0-62-07-172-1К		Накладка
9	533-9-62-07-168-1К		Уплотнение
10	Винт М3-6gХ12.48.016 ГОСТ 17473-80		Винт М3-6gХ12.48.016 ГОСТ 17473-80
11	Гайка М3-6Н.6.016 ГОСТ 5915-70		Гайка М3-6Н.6.016 ГОСТ 5915-70
12	700-31-631		Шайба
13	533-9-62-07-235-1К		Вентилятор
14	Болт 3М8-6gХ40.88.38ХС.019 ГОСТ 7795-70		Болт 3М8-6gХ40.88.38ХС.019 ГОСТ 7795-70
15	Проволока КО 1.6 ГОСТ 792-67 L=250мм		Проволока КО 1.6 ГОСТ 792-67 L=250мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
