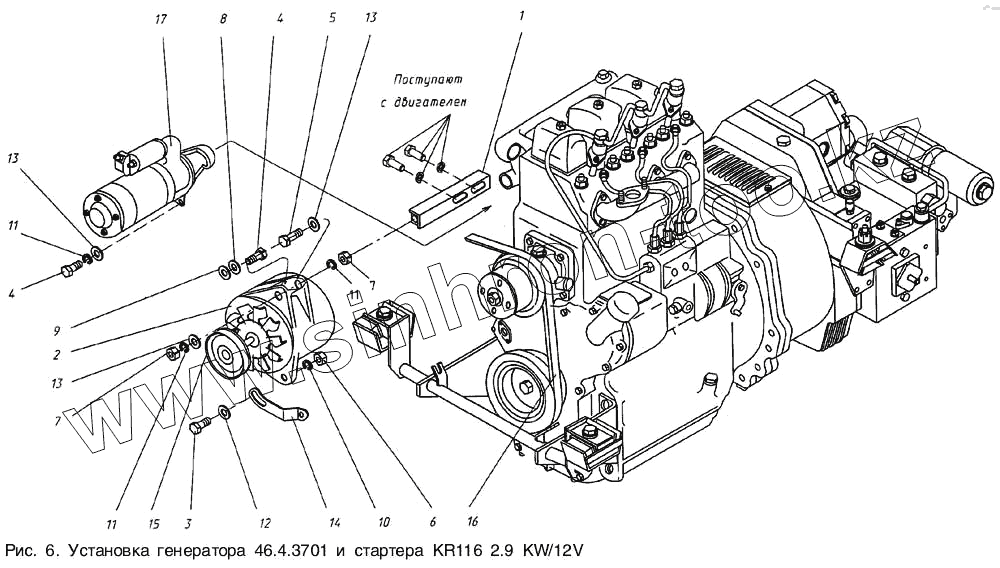

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка генератора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
13
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 533-9-62-07-221-1К Кронштейн
2 Генератор 46.4.3701 ТУ 37.003.1217-84 Генератор 46.4.3701 ТУ 37.003.1217-84
3 Болт М8-6gХ25.46.019 ГОСТ 7796-70 Болт М8-6gХ25.46.019 ГОСТ 7796-70
4 Болт М10-6gХ30.46.019 ГОСТ 7796-70 Болт М10-6gХ30.46.019 ГОСТ 7796-70
5 Болт М10-6gХ50.46.019 ГОСТ 7795-70 Болт М10-6gХ50.46.019 ГОСТ 7795-70
6 Гайка М8-6Н.6.019 ГОСТ 5915-70 Гайка М8-6Н.6.019 ГОСТ 5915-70
7 Гайка М10-6Н.6.019 ГОСТ 5915-70 Гайка М10-6Н.6.019 ГОСТ 5915-70
8 672-31-78-02 Шайба
9 700-31-255 Шайба
10 Шайба 8Т 65Г 06 ГОСТ 6402-70 Шайба 8Т 65Г 06 ГОСТ 6402-70
11 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
12 Шайба 8.01.0118 ГОСТ 11371-78 Шайба 8.01.0118 ГОСТ 11371-78
12 Шайба 8.02.0118 ГОСТ 11371-78 Шайба 8.02.0118 ГОСТ 11371-78
13 Шайба 10.01.0118 ГОСТ 11371-78 Шайба 10.01.0118 ГОСТ 11371-78
13 Шайба 10.02.0118 ГОСТ 11371-78 Шайба 10.02.0118 ГОСТ 11371-78
14 533-0-62-07-223-1К Тяга
15 533-0-62-07-222-1К Шкив
16 Ремень В(Б)-1180 IV ХЛ ГОСТ 1284.1-89 Ремень В(Б)-1180 IV ХЛ ГОСТ 1284.1-89
16 Ремень В(Б)-1180 IV ХЛ ГОСТ 1284.1-89 Ремень В(Б)-1180 IV ХЛ ГОСТ 1284.1-89
17 Стартер КR 1162.9КW/12V ТУ П124.20.18.18 Стартер КR 1162.9КW/12V ТУ П124.20.18.18/89
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
