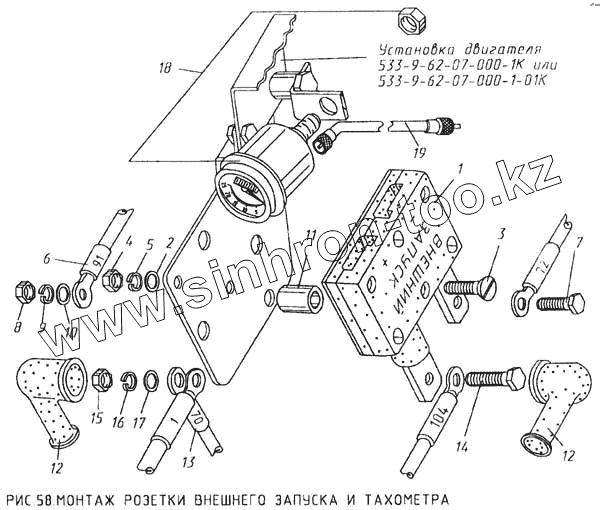

Каталог запасных частей к технике: КМЗ МКСМ-800. Монтаж розетки внешнего запуска и тахометра

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 533-9-62-33-342-1К Розетка внешнего запуска
2 672-31-162-01 Шайба
3 Винт М6-6gХ45.48.019 ГОСТ 17475-80 Винт М6-6gХ45.48.019 ГОСТ 17475-80
4 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
5 Шайба 6 Т 65Г 06 ГОСТ 6402-70 Шайба 6 Т 65Г 06 ГОСТ 6402-70
6 533-9-62-33-404-1К Провод N91
7 Болт М10-6gХ40.46.019 ГОСТ 7796-70 Болт М10-6gХ40.46.019 ГОСТ 7796-70
8 Гайка М10-6Н.6.019 ГОСТ 5915-70 Гайка М10-6Н.6.019 ГОСТ 5915-70
9 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
10 Шайба 10.02.0118 ГОСТ 11371-78 Шайба 10.02.0118 ГОСТ 11371-78
10 Шайба 10.01.0118 ГОСТ 11371-78 Шайба 10.01.0118 ГОСТ 11371-78
11 533-0-62-33-070-1К Трубка
12 Наконечник НУР 24-18 ТУ 105.431-85 Наконечник НУР 24-18 ТУ 105.431-85
13 533-9-62-33-170-1К Провод N70
14 Волг М12-6gХ35.46.019 ГОСТ 7796-70 Волг М12-6gХ35.46.019 ГОСТ 7796-70
15 Гайка М12-6Н.6.019 ГОСТ 5915-70 Гайка М12-6Н.6.019 ГОСТ 5915-70
16 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70
17 Шайба 12.01.0118 ГОСТ 11371-78 Шайба 12.01.0118 ГОСТ 11371-78
17 Шайба 12.02.0118 ГОСТ 11371-78 Шайба 12.02.0118 ГОСТ 11371-78
18 Тахометр со счетчиком моточасов 44341200 Тахометр со счетчиком моточасов 443412000001
19 Привод тахометра 443441343800 ТР 443-03- Привод тахометра 443441343800 ТР 443-03-159/87
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
