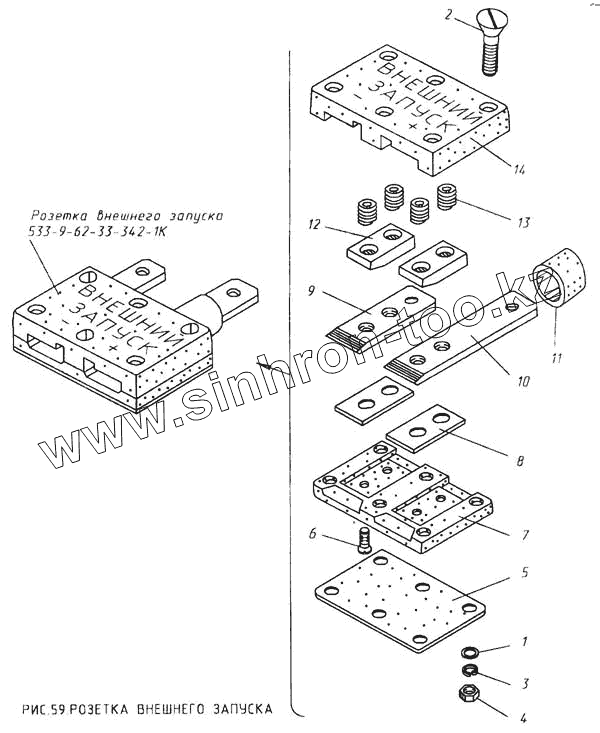

Каталог запасных частей к технике: КМЗ МКСМ-800. Розетка внешнего запуска
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 533-9-62-33-342-1К | 533-9-62-33-342-1К | Розетка внешнего запуска | |
| 1 | 672-31-162-01 | Шайба | |
| 2 | Винт М6-6gХ45.48.019 ГОСТ 17475-80 | Винт М6-6gХ45.48.019 ГОСТ 17475-80 | |
| 3 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | |
| 4 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 5 | 701-82-381 | Прокладка | |
| 6 | Винт М6-6gХ10.48.019 ГОСТ 17475-80 | Винт М6-6gХ10.48.019 ГОСТ 17475-80 | |
| 6 | Винт М6-6gХ12.48.019 ГОСТ 17475-80 | Винт М6-6gХ12.48.019 ГОСТ 17475-80 | |
| 7 | 701-82-382 | Основание розетки | |
| 8 | 765-82-475 | Прокладка | |
| 9 | 533-0-62-33-355-1К | Наконечник | |
| 10 | 533-0-62-33-356-1К | Наконечник | |
| 11 | Трубка 3СТ 20Х2 ГОСТ 5496-78 L=70мм | Трубка 3СТ 20Х2 ГОСТ 5496-78 L=70мм | |
| 12 | 701-82-380 | Планка розетки | |
| 13 | 701-82-389 | Пружина | |
| 14 | 701-82-390 | Крышка розетки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
