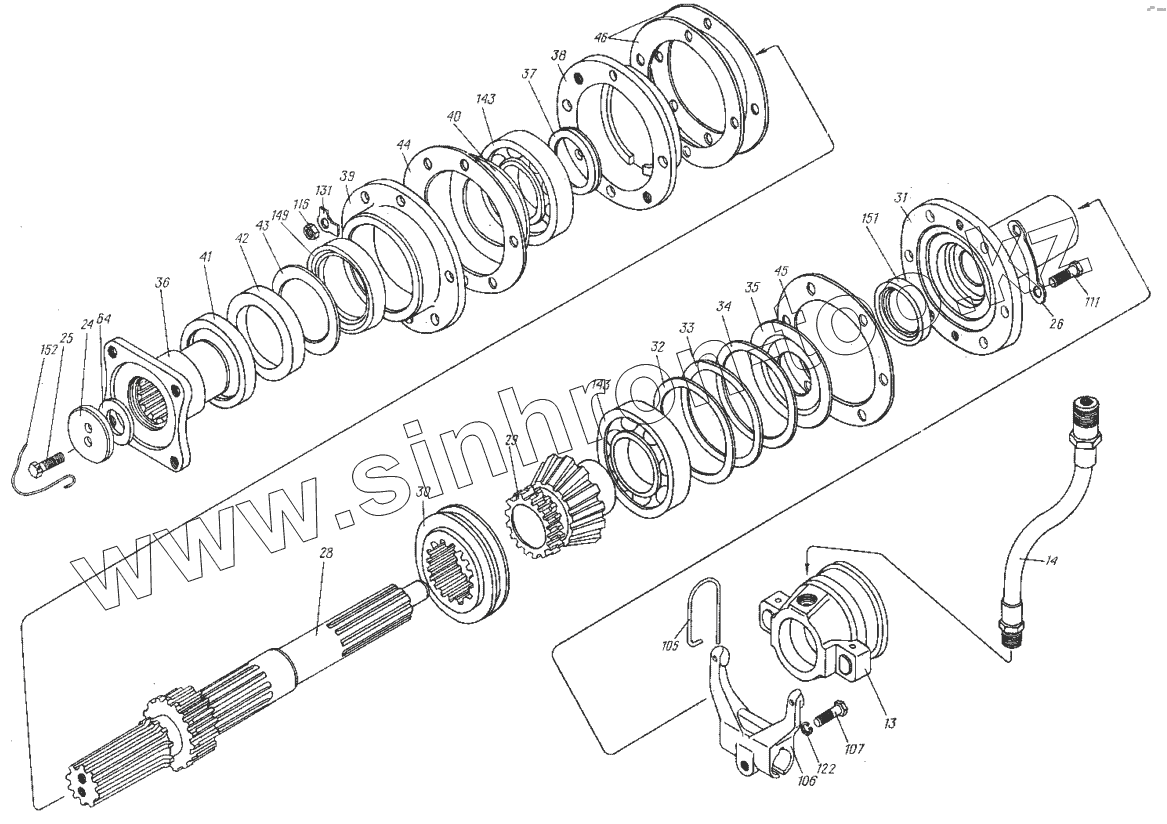

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Редуктор промежуточный 6.12.002
13
14
24
25
26
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
64
105
106
107
111
115
122
131
143
143
149
151
152
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | 236-1601180-Б3 | Муфта выключения сцепления в сборе | |
| 14 | 236-1601230 | Шланг смазки муфты выключения сцепления в сборе | |
| 24 | 8.10.208 | Кольцо прижимное | |
| 25 | 8.10.216 | Болт | |
| 26 | 8.10.731 | Планка стопорная | |
| 28 | 8.12.104А | Вал редуктора | |
| 29 | 8.12.105 | Шестерня ведущая | |
| 30 | 8.12.106 | Муфта зубчатая | |
| 31 | 8.12.107 | Опора муфты выключения | |
| 32 | 8.12.108 | Прокладка | |
| 33 | 8.12.108-01 | Прокладка | |
| 34 | 8.12.108-02 | Прокладка | |
| 35 | 8.12.111 | Шайба упорная | |
| 36 | 8.12.112 | Фланец | |
| 37 | 8.12.113 | Кольцо проставочное | |
| 38 | 8.12.114 | Гнездо подшипника | |
| 39 | 8.12.115 | Корпус сальников | |
| 40 | 8.12.116 | Шайба маслоотражательная | |
| 41 | 8.12.117 | Обойма уплотнения | |
| 42 | 8.12.118 | Кольцо-сальник СП | |
| 43 | 8.12.119 | Шайба проставочная | |
| 44 | 8.12.120 | Прокладка уплотнительная | |
| 45 | 8.12.121 | Прокладка уплотнительная | |
| 46 | 8.12.122-1 | Прокладка регулировочная | |
| 64 | 8.12.150 | Кольцо уплотнительное | |
| 105 | 236-1601188-А2 | Пружина муфты выключения сцепления | |
| 106 | 236-1601203-Б2 | Вилка выключения сцепления | |
| 107 | 201523-П29 | Болт вилки выключения сцепления | |
| 111 | [Болт М12.6gx30.66.019 ГОСТ 7796-70] | Болт М12.6gx30.66.019 ГОСТ 7796-70 | |
| 115 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 122 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 131 | [Шайба 10.01.0115 ГОСТ 13463-77] | Шайба 10.01.0115 ГОСТ 13463-77 | |
| 143 | 213К5 | Подшипник ГОСТ 8338-75 | |
| 149 | [Манжета 1-80х105-4 ГОСТ 8752-70] | Манжета 1-80х105-4 ГОСТ 8752-70 | |
| 151 | [Манжета 2-45х65-1 ГОСТ 8752-70] | Манжета 2-45х65-1 ГОСТ 8752-70 | |
| 152 | [Проволока 1,6-0-2Ц ГОСТ 3282-74, l=110 мм] | Проволока 1,6-0-2Ц ГОСТ 3282-74, l=110 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
