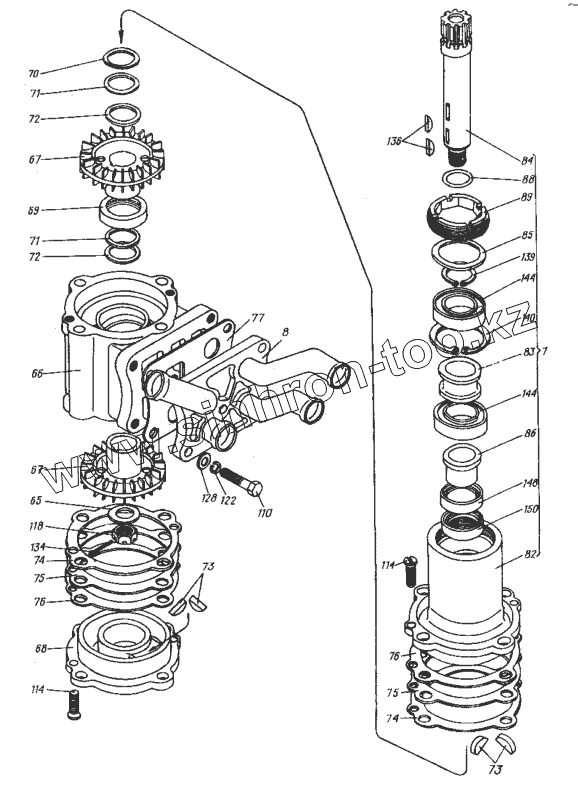

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Насос в сборе 8.12.020-1
7
8
65
66
67
67
68
69
70
71
71
72
72
73
73
74
74
75
75
76
76
77
82
83
84
85
86
88
89
110
114
114
118
122
128
134
136
139
140
144
144
148
150
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | 8.12.022-1 | Крышка насоса верхняя в сборе | |
| 8 | 8.12.023-1 | Крышка | |
| 65 | 8.12.200 | Шайба | |
| 66 | 8.12.201 | Корпус насоса | |
| 67 | 8.12.202 | Колесо рабочее | |
| 68 | 8.12.203 | Крышка насоса нижняя | |
| 69 | 8.12.204 | Кольцо уплотнительное | |
| 70 | 8.12.205 | Кольцо проставочное | |
| 71 | 8.12.206 | Прокладка регулировочная | |
| 72 | 8.12.207 | Прокладка регулировочная | |
| 73 | 8.12.208 | Сегмент уплотнительный | |
| 74 | 8.12.209 | Прокладка уплотнительная | |
| 75 | 8.12.210 | Прокладка | |
| 76 | 8.12.210-01 | Прокладка | |
| 77 | 8.12.212 | Прокладка уплотнительная | |
| 82 | 8.12.217-1 | Крышка насоса верхняя | |
| 83 | 8.12.218-1 | Кольцо проставочное | |
| 84 | 8.12.219-1 | Валик насоса | |
| 85 | 8.12.220 | Шайба | |
| 86 | 8.12.229 | Втулка | |
| 88 | 8.12.231 | Кольцо уплотнительное | |
| 89 | 8.12.236 | Гайка стопорная | |
| 110 | [Болт М10.6gx35.66.019 ГОСТ 7796-70] | Болт М10.6gx35.66.019 ГОСТ 7796-70 | |
| 114 | [Винт В1.М6-6gx16.58.019 ГОСТ 17475-80] | Винт В1.М6-6gx16.58.019 ГОСТ 17475-80 | |
| 118 | [Гайка М12.6Н.8.0112 ГОСТ 5933-73] | Гайка М12.6Н.8.0112 ГОСТ 5933-73 | |
| 122 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 128 | [Шайба 10.01.0115 ГОСТ 11371-78] | Шайба 10.01.0115 ГОСТ 11371-78 | |
| 134 | [Шплинт 3,2x20.016 ГОСТ 397-79] | Шплинт 3,2x20.016 ГОСТ 397-79 | |
| 136 | [Шпонка 5х7,5 ГОСТ 24071-80] | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 139 | Б25 | Кольцо ГОСТ 13942-68 | |
| 140 | Б52 | Кольцо ГОСТ 13943-68 | |
| 144 | 18С205К1С9 | Подшипник ГОСТ 8882-75 | |
| 148 | [Манжета 1-25х42-1 ГОСТ 8752-70] | Манжета 1-25х42-1 ГОСТ 8752-70 | |
| 150 | [Манжета 2-25х42-1 ГОСТ 8752-70] | Манжета 2-25х42-1 ГОСТ 8752-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
