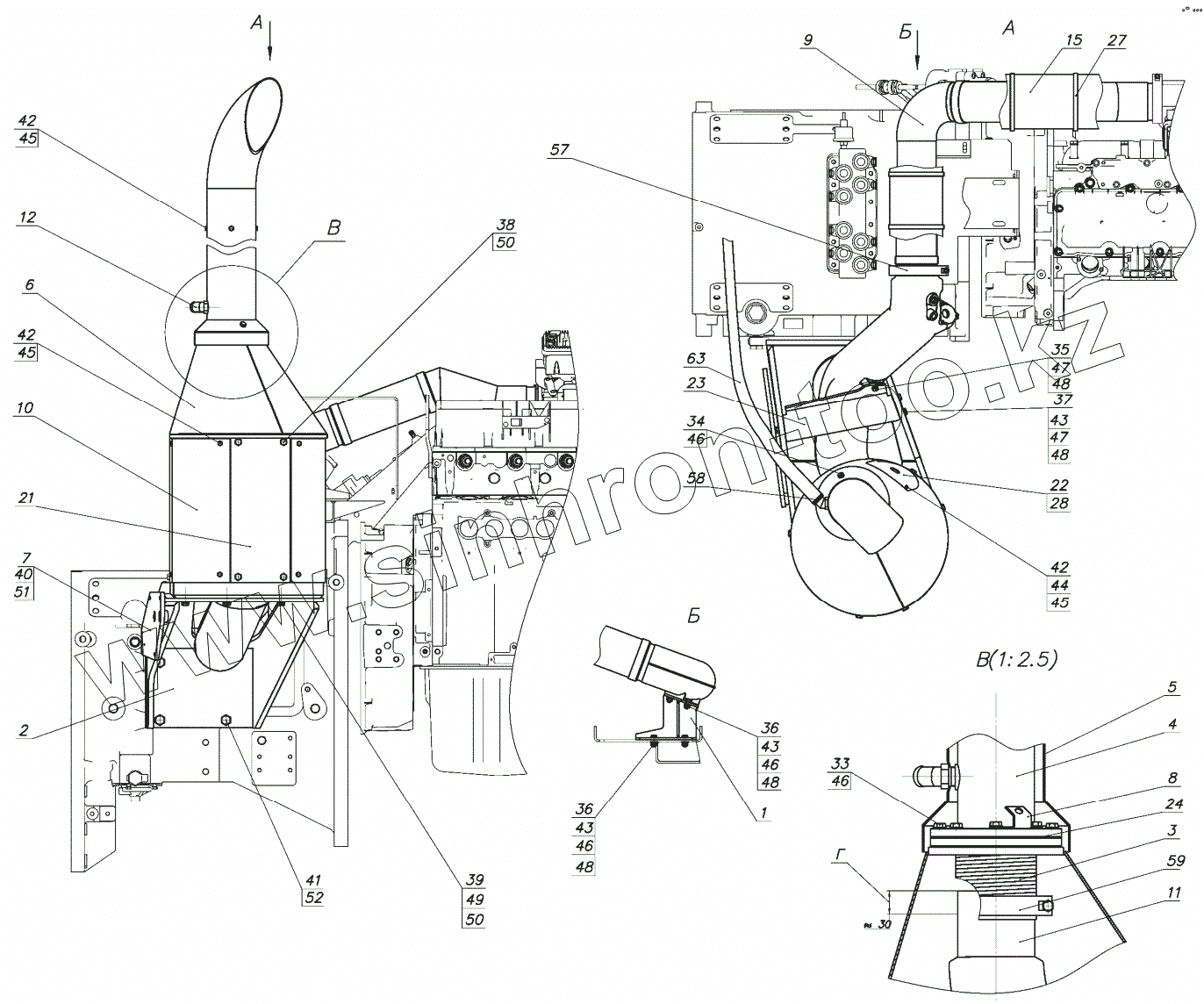

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка глушителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
15
21
22
23
24
27
28
33
34
35
36
36
37
38
39
40
41
42
42
42
43
43
43
44
45
45
45
46
46
46
46
47
47
48
48
48
48
49
50
50
51
52
57
58
59
63
Позиция на иллюстрации Заводской номер детали Название детали
3522.5-1205005 3522.5-1205005 Установка глушителя
1 3522.5-1205060 Кронштейн
2 3522.5-1205090 Кронштейн
3 3522.5-1205115 Патрубок
4 3522.5-1205140 Трубка центральная
5 3522.5-1205150 Трубка выпускная
6 3522.5-1205190 Переход конусный
7 3522.5-1205200 Кронштейн
8 3522.5-1205255 Кронштейн
9 3522.5-1205600-Б Патрубок
10 3522.5-1205700 Ограждение
11 3522.5-1205800 БлокБСН
12 3522.5-1205900 Штуцер
15 2822-1205009 Рукав
21 3522.5-1205001 Стойка
22 3522.5-1205002 Крышка
23 3522.5-1205004 Кронштейн
24 3522.5-1205008 Прокладка
27 3022-1205013 Хомут
28 70-3723042-02 Втулка
33 Болт М8-6дх45.88.35.019 Болт
34 Болт М8-6дх16.88.35.019 Болт
35 Болт М8-6дх20.88.35.019 Болт
36 Болт М8-6дх25.88.35.019 Болт
37 Болт М8-6дх35.88.35.019 Болт
38 Болт М10-6дх25.88.35.019 Болт
39 Болт М10-6дх40.88.35.019 Болт
40 Болт М12-6дх30.88.35.019 Болт
41 Болт М16-6дх40.88.35.019 Болт
42 Болт М6-6дх16.88.35.019 Болт
43 Гайка М8-6Н.04.019 Гайка
44 Шайба 6 Т Шайба
45 Шайба С.6.01.019 Шайба
46 Шайба С.8.01.019 Шайба
47 Шайба С 8.01.019 Шайба
48 Шайба 8Т Шайба 8Т
49 Шайба С 10.01.019 Шайба
50 Шайба 10 Шайба 10
51 Шайба 12 Шайба
52 Шайба 16 Шайба
57 Хомут Хомут
58 Хомут Хомут
59 Хомут Хомут
63 Рукав 25х35,0-1,6 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
