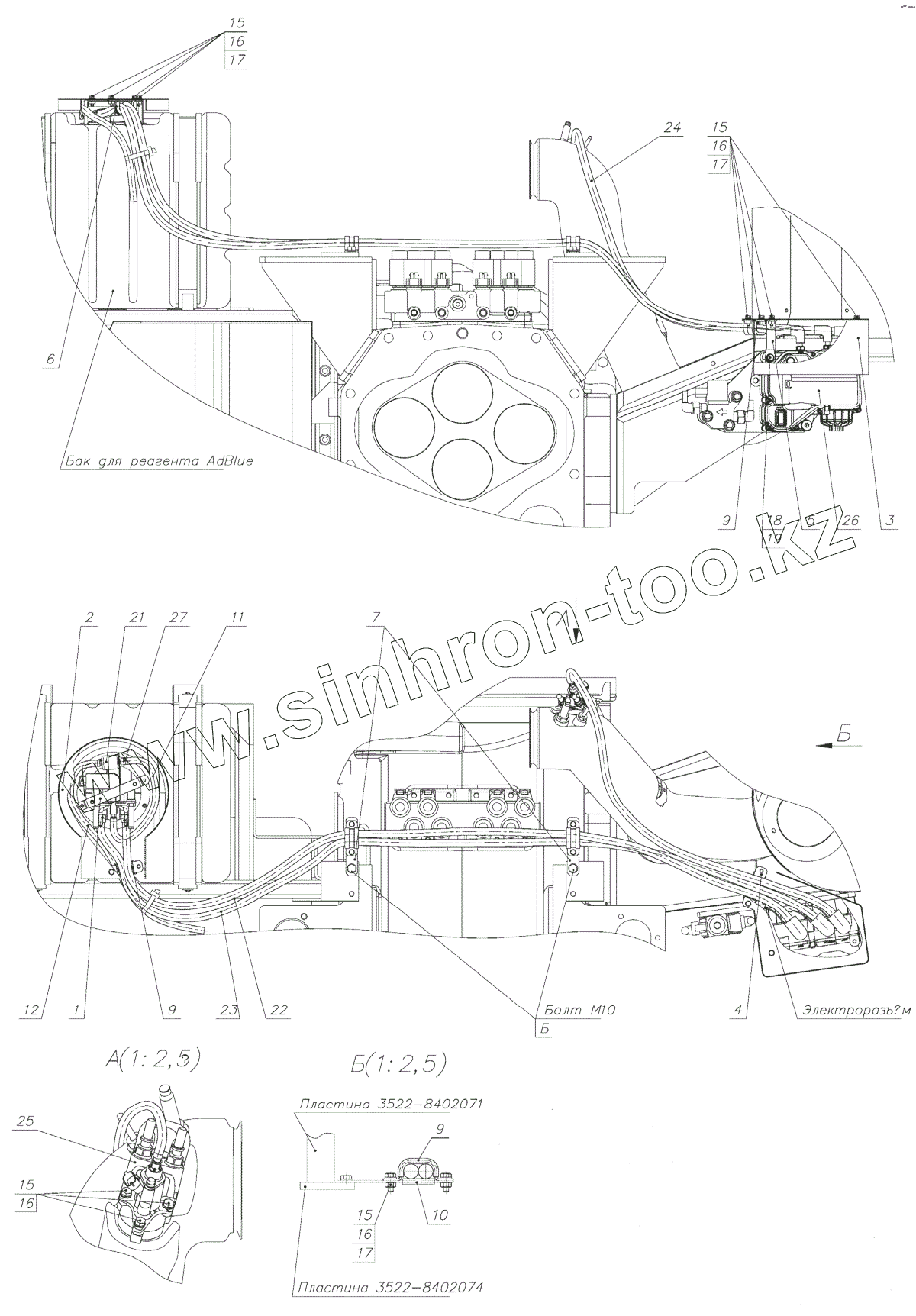

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Система подачи

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
9
9
9
10
11
12
15
15
15
15
16
16
16
16
17
17
17
18
19
21
22
23
24
25
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали
3522.5-1204010 3522.5-1204010 Система подачи
1 3522.5-1204020 Кронштейн
2 3522.5-1204030 Крышка
3 3522.5-1204040 Экран
4 3522.5-1204050 Прижим
5 3522.5-1204060 Кронштейн
6 3522.5-1204070 Прижим
7 3522.5-1204081 Планка
9 ПР-36-04 Уплотнитель
10 ПР-36-05 Уплотнитель
11 3522.5-1204011 Трубка
12 3522.5-1204011-01 Трубка
15 Болт М6-6дх20.88.35.019 Болт
16 Шайба 6 Т Шайба
17 Болт М8-6дх90.88.35.019 Болт
18 Шайба С 6.01.019 Шайба
19 Шайба 8Т Шайба 8Т
21 66 200 58 900 Фильтр
22 SCR 5462581700 Подогреваемые гибкие трубопроводы системы
23 SCR 5462581600 Подогреваемые гибкие трубопроводы системы
24 SCR 5462582300 Подогреваемые гибкие трубопроводы системы
25 DNOX2.2 Дозирующий модуль
26 DNOX2.2 Подающий модуль
27 Хомут Хомут
27 Хомут Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
