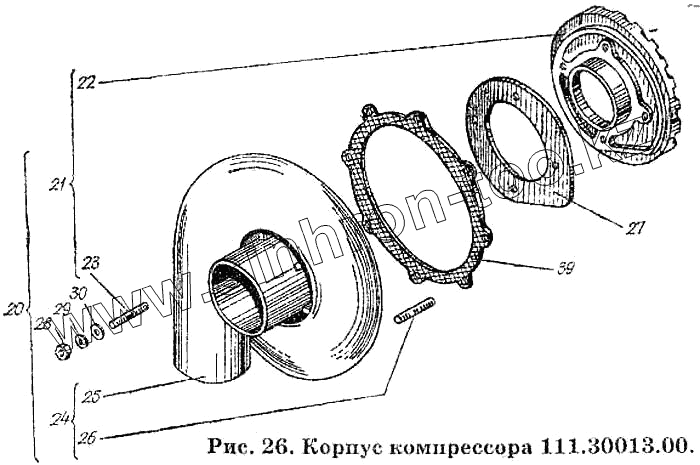

Каталог запасных частей к технике: ХТЗ Т-150К. Корпус компрессора 111.300013.00

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано Т-012 (2004) Т-150 Т-150К Т-150К (2004) (2004) Т-151К (2006) Т-151К-08 (2004) Т-25Ф (2004)

Схема > Не выбрано Кабина 151.45.001 Кабина 151.45.001 Кабина 151.45.001 Дверь 151.45.012-1 Оборудование кабины 151.69.001 Сиденья 151.44.001 Вентиляция кабины 150.66.001-1 Обогрев кабины 150.67.001-1 Воздухоохладитель 150.95.001-1 Воздухоохладитель 150.95.001-1 Воздухоохладитель 150.95.001-1 Облицовка 151.47.001-1 Установка двигателя 151.00.001 Блок-картер 60-01001.21 Крышка передняя 60-02003.00 Картер маховика 60-02005.20 Привод 60.02014.00 Поршень с шатуном 60-03001.10 Вал коленчатый 60-04001.00 Механизм распределения 60-05001.10 Головка цилиндров 60-06001.10 Крышка картера 60-08001.40 Насос масляный 60-09001.32 Центрифуга масляная полнопоточная 60-10002.00 Установка компрессора 60-29001.10 Корпус компрессора 111.300013.00 Корпус средний 112.30.003.01 Корпус турбины 112.30008.00 Пусковой двигатель П-350. 350.01.010.00 Пусковой двигатель П-350. 350.03.010.00 Пусковой механизм 350.03.010.11 Регулятор пускового двигателя Д27С11В Редуктор пускового двигателя 350.12.010.00 Редуктор пускового двигателя 350.12.010.00 Редуктор пускового двигателя 350.12.010.00 Система подогрева двигателя 150.23.001 Котел пускового подогревателя 150.23.013-1 Привод тахоспидометра ПТ-3802000У2 Топливная система 60-15001.10 Фильтр тонкой очистки топлива 2ТФ-3 Э02-161-000.4 Фильтр грубой очистки топлива ФГ2-11050.10 Топливный фильтр-кронштейн Э11-161-000.1 Бачок топливный 150.23.018-1 Управление двигателем 150.20.001-1 Баки топливные 150.50.001-3 Выхлопная система 60-07002.10 Насос водяной и вентилятор 60-13001.10 Система охлаждения двигателя 150.13.001-1 А Система предпусковой прокачки масла 60-26001.20 Масляная и газовая системы 60-28001.10 Масляный фильтр 17К-28С9А Радиатор масляный двухрядный с маслопроводом 150.08.001 А Шторка радиатора 125.08.012 Воздухоочиститель 60-12002.01 Воздухоочиститель пускового двигателя 350.04.010.00 Муфта главного сцепления 151.21.011-3 Муфта главного сцепления 151.21.011-3 Управление муфтой главного сцепления 151.21.011-3 Коробка передач 151.37.021-6 Коробка передач 151.37.021-6 Коробка передач 151.37.021-6 Коробка передач 151.37.021-6 Передняя муфта 151.37.011 Задняя муфта 151.37.011 Коробка передач 151.37.021-6 Правый распределитель 150.37.025 Гидроаккумулятор 150.37.044-1 Перепускной распределитель 151.37.025-1. Насос НМШ-25-00-00. Фильтр 151.37.067-1 Раздаточная коробка 151.37.031-6 Раздаточная коробка 151.37.031-6 Раздаточная коробка 151.37.031-6 Раздаточная коробка 151.37.031-6 Раздаточная коробка 151.37.031-6 Редуктор колесный 151.39.011-4 (012-4) Кардан передний 125.36.011-2 Вилка двойная 125.36.023-2А Опора задняя 151.36.013-2 Мосты передний и задний 151.72.001-5А и 151.73.001-5А Рама 151.30.001-4 Подвеска 151.31.001-1 Амортизатор передней подвески 151.31.001 Колеса 151.74.011 Рулевое управление 151.40.001-4 Рулевой механизм 151.40.051-1 Колонка рулевого управления 151.40.056-1 Тяга 151.40.022-2 Клапан расхода 151.40.039-1 Гидроцилиндр 151.40.040-3 Бак гидросистемы 151.40.044-4 Тормоз колесный 151.38.011-1 (012-1) Тормозной кран 130-3514010-Б Тормоз центральный 151.46.001-1 Пневматическая система 151.64.001-3 Пневматическая система 151.64.001-3 Пневматическая система 151.64.001-3 Установка генератора 60-14001.00 Электрооборудование 151.48.001-2 Электрооборудование 151.48.001-2 Электрооборудование 151.48.001-2 Фонари тракторные ПФ204-3712000 и Пф209-3716000 Фары ФГ12-3711000 и ФГ304-3711000Г Аккумуляторная батарея ФЯз-552-033Г4 Электрооборудование 151.48.001-2 Электрооборудование 151.48.001-2 Электрооборудование 151.48.001-2 Щиток подогревателя с проводами 150.48.050-2 Пучок проводов 151.48.082-4 Пучок проводов 151.48.083-3 Устройство прицепное 150.35.001 Вал отбора мощности с приводом 151.41.001-2 Вал отбора мощности с приводом 151.41.001-2 Гидравлическая система 151.57.001-1 Цилиндр основной 151.57.030-1 Бак гидравлической системы 151.57.031-2 Насос гидравлической системы 151.57.053-1 Распределитель Р76-В3А-Х 001 Гидравлическая система трансмиссии 151.55.001-3 Механизм навески 151.56.001-1А Механизм навески 151.56.001-1А Крюк тяговый гидрофицированный 151.58.001-1Б Муфта разрывная 151.61.001-1 Инструмент и принадлежности 151.49.001 Инструмент и принадлежности 151.49.001 Инструмент и принадлежности 151.49.001 Инструмент и принадлежности 151.49.001

20

22

23

24

25

26

27

28

29

30

39

Позиция на иллюстрации	Заводской номер детали		Название детали
112.30010.01	112.30010.01		Вставка компрессора
112.30001.01	112.30001.01		Турбокомпрессор ТКР-11Н-1 ГОСТ 9658-66
20	112.30007.00		Корпус компрессора
22	112.30115.01		Вставка компрессора
23	Шпилька БМ6 кл. То/2х20(7,5/16)х055 ГОСТ		Шпилька БМ6 кл. То/2х20(7,5/16)х055 ГОСТ 11765-66
24	111.30013.00		Корпус компрессора
25	111.30102.00		Корпус компрессора
26	Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ		Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ 11765-66
27	111.30121.00		Прокладка вставки компрессора
28	Гайка М6.2.6.05 ГОСТ 5915-70		Гайка М6.2.6.05 ГОСТ 5915-70
29	Шайба 6.65Г.05 ГОСТ 6402-70		Шайба 6.65Г.05 ГОСТ 6402-70
30	Шайба 6-015 ГОСТ 11371-68		Шайба 6-015 ГОСТ 11371-68
39	111.30127.00		Прокладка корпуса компрессора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
