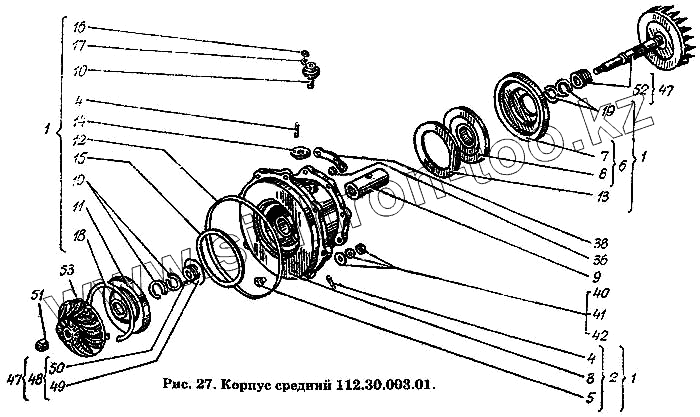

Каталог запасных частей к технике: ХТЗ Т-150К. Корпус средний 112.30.003.01
1
1
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
36
38
40
41
42
47
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 112.30001.01 | 112.30001.01 | Турбокомпрессор ТКР-11Н-1 ГОСТ 9658-66 | |
| 1 | 112.30003.01 | Корпус средний | |
| 2 | 111.30009.01 | Корпус средний | |
| 3 | 111.30101.01 | Корпус средний | |
| 4 | Шпилька БМ8 кл. То/2х 6 (10/12)х055 ГОСТ | Шпилька БМ8 кл. То/2х 6 (10/12)х055 ГОСТ 11765-66 | |
| 5 | Пробка КГ1/4" ГОСТ 12720-67 | Пробка КГ1/4" ГОСТ 12720-67 | |
| 6 | 111.30015.00 | Диск уплотнения турбины | |
| 7 | 111.30108.00 | Экран | |
| 8 | 111.30110.00 | Диск уплотнения турбины | |
| 9 | 111.30105.00 | Подшипник | |
| 10 | 111.30106.01 | Фиксатор | |
| 11 | 111.30116.10 | Диск уплотнения компрессора | |
| 12 | 111.30119.00 | Кольцо | |
| 13 | 111.30129.00 | Прокладка | |
| 14 | 111.30131.00 | Прокладка | |
| 15 | 111.30133.10 | Кольцо | |
| 16 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 17 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 18 | 111.30132.00 | Кольцо Б95 ГОСТ 13943-68 | |
| 19 | 111.30123.00 | Кольцо уплотнительное | |
| 36 | 111.30135.00 | Гайка | |
| 38 | 111.30107.00 | Шайба замковая | |
| 40 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 41 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 42 | Шайба 8х1.5-015 ГОСТ 10450-68 | Шайба 8х1.5-015 ГОСТ 10450-68 | |
| 47 | 112.30004.00 | Ротор | |
| 48 | 111.30012.00 | Маслоотражатель | |
| 49 | 111.30117.00 | Маслоотражатель | |
| 50 | Штифт 2С/3х6 ГОСТ 3128-70 | Штифт 2С/3х6 ГОСТ 3128-70 | |
| 51 | 111.30124.10 | Гайка специальная | |
| 52 | 112.30005.10 | Вал ротора | |
| 53 | 112.30104.10 | Колесо компрессора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
