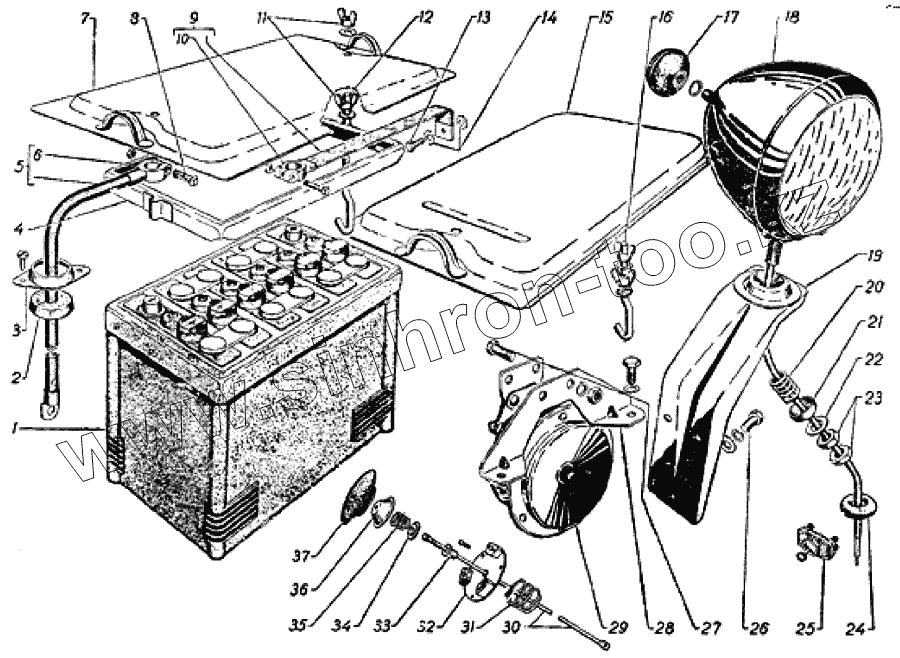

Каталог запасных частей к технике: ГАЗ-69. Аккумуляторная батарея
1
2
2
3
4
5
5
6
7
8
9
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240836-П8 | 240836-П8 | Винт М5х12 | |
| 247545-П8 | 247545-П8 | Винт 4х15 | |
| 252135-П2 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252156-П2 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 51-3712010-Б | 51-3712010-Б | Подфарник в сборе типа ПФЗ-В | |
| 51-3721036-Б | 51-3721036-Б | Пластина контактная звукового сигнала | |
| 51-3711021 | 51-3711021 | Лампа фланцевая 12 в, 50х21 свечей (А-28) | |
| 51-3704010 | 51-3704010 | Замок зажигания в сборе | |
| 294198-П8 | 294198-П8 | Заклепка крепления держателя к контактной пластине звукового сигнала | |
| 20-3721038 | 20-3721038 | Держатель кнопки звукового сигнала | |
| 250765-П8 | 250765-П8 | Гайка М8х1,25х32 | |
| 250765-П16 | 250765-П16 | Гайка М8х1,25 | |
| 252005-П8 | 252005-П8 | Шайба 8 | |
| 1 | 20-3703011-А | Батарея аккумуляторов в сборе (без электролита, незаряженная 6-СТ-54-ЭМ, ГОСТ 959-51) | |
| 2 | 80-3724083 | Уплотнитель провода к выключателю стартера | |
| 2 | 20-3724083 | Уплотнитель | |
| 3 | 11-700786 | Обойма уплотнителя пучка проводов | |
| 4 | 20-3703035-В | Рамка крепления аккумуляторной батареи в сборе | |
| 5 | 69-3724050-А | Провод от аккумуляторной батареи к выключателю стартера в сборе | |
| 5 | 69-3724050-А | Провод от аккумуляторной батареи к выключателю стартера в сборе | |
| 6 | 540102 | Наконечник клеммовый провода аккумуляторной батареи | |
| 7 | 69-3703070 | Крышка люка крепления аккумуляторной батареи в сборе | |
| 8 | 290659-П16 | Болт М8-6gх30 | |
| 9 | 20-3724062 | Провод соединения аккумуляторной батареи с «массой» в сборе | |
| 10 | 540115 | Наконечник клеммовый провода от аккумуляторной батареи на массу | |
| 11 | 292741-П8 | Гайка-барашек М8х1,25 | |
| 11 | 292741-П8 | Гайка-барашек М8х1,25 | |
| 11 | 292741-П16 | Гайка-барашек М8Х1,25 стяжки крепления аккумуляторной батареи | |
| 11 | 292741-П8 | Гайка-барашек М8х1,25 | |
| 12 | 69-3703038 | Стяжка крепления аккумуляторной батареи передняя | |
| 12 | 69-3703038 | Стяжка крепления аккумуляторной батареи передняя | |
| 13 | 201452-П8 | Болт М8х1,25х12 | |
| 14 | 293270-П8 | Шайба 8 пружинная зубчатая | |
| 15 | 69А-3703070 | Крышка люка крепления аккумуляторной батареи в сборе | |
| 16 | 51-3703038-В | Стяжка крепления аккумуляторной батареи -задняя | |
| 17 | 51-1703088 | Рукоятка в сборе | |
| 18 | 69-3711150 | Фара поворотная в сборе типа ФГ-16 | |
| 19 | 69-3711160 | Кронштейн установочный поворотной фары в сборе | |
| 20 | 69-3711165 | Пружина крепления поворотной фары к кронштейну | |
| 21 | 69-3711166 | Колпачок пружины крепления поворотной фары к кронштейну | |
| 22 | 252007-П8 | Шайба 12,5 | |
| 23 | 250615-П8 | Гайка М12х1,25 | |
| 24 | 12-3717035 | Втулка уплотнительная | |
| 25 | 51-3806030-Б | Переключатель света освещения шкал приборов в сборе типа П19 | |
| 26 | 201454-П8 | Болт М8-6gх16 | |
| 27 | 201454-П8 | Болт М8-6gх16 | |
| 27 | 201454-П8 | Болт М8-6gх16 | |
| 28 | 69-3721055 | Кронштейн установочный сигнала | |
| 29 | 51-3721010-В | Сигнал в сборе двухпроводный 12 в типа С56-Б | |
| 30 | 51-3724020-В | Провод кнопки звукового сигнала в сборе | |
| 31 | 51-3721040 | Пружина контактная на массу звукового сигнала | |
| 32 | 51-3721035-Б | Пластина контактная звукового сигнала в сборе | |
| 33 | 51-3721044 | Изолятор провода кнопки звукового сигнала | |
| 34 | 51-3721030 | Седло пружины кнопки звукового сигнала | |
| 35 | 51-3721028 | Пружина кнопки звукового сигнала | |
| 36 | 51-3721025 | Чашка кнопки звукового сигнала контактная | |
| 37 | 67Б-3721020 | Кнопка звукового сигнала |
