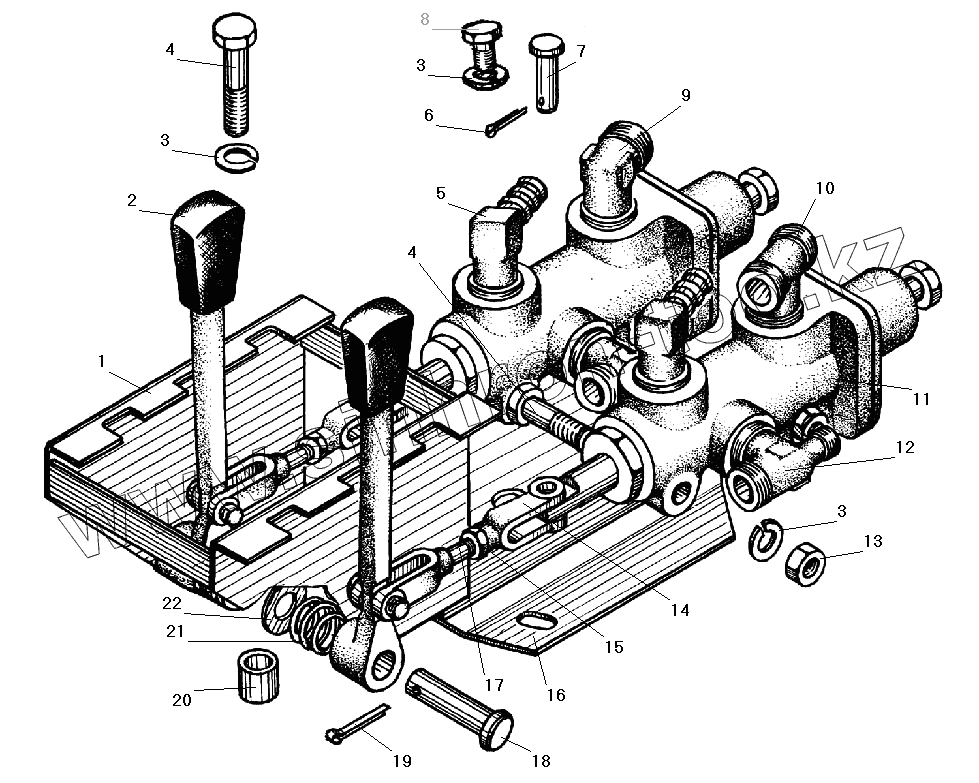

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Установка кранов управления давлением

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 5323РХ-3122025 Кронштейн
2 5323РХ-3122012 Рычаг крана в сборе
3 252135-П2 Шайба 8 пружинная
4 200265-П29 Болт М8-6gх40
5 339832 Угольник К 3/8"
6 258011-П29 Шплинт 2х10
7 260012-П52 Палец 6х20
8 201455-П29 Болт М8-6gх18
9 339039 Угольник М16х1,5 К3/8"
10 339556 Тройник
11 131-4222010-Б Кран управления давлением с клапаном-ограничителем в сборе
12 339611 Тройник
13 250510-П29 Гайка М8-6Н
14 4320-3122065 Вилка
15 250508-П29 Гайка М6-6Н
16 5323РХ-3125036 Кронштейн
17 375-4222024-10 Стержень
18 260089-П52 Палец 12х40
19 258038-П29 Шплинт 3,2х16
20 5323РХ-3125033 Втулка
21 375-4222017 Пружина рычага нажимная
22 252007-П29 Шайба 12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
