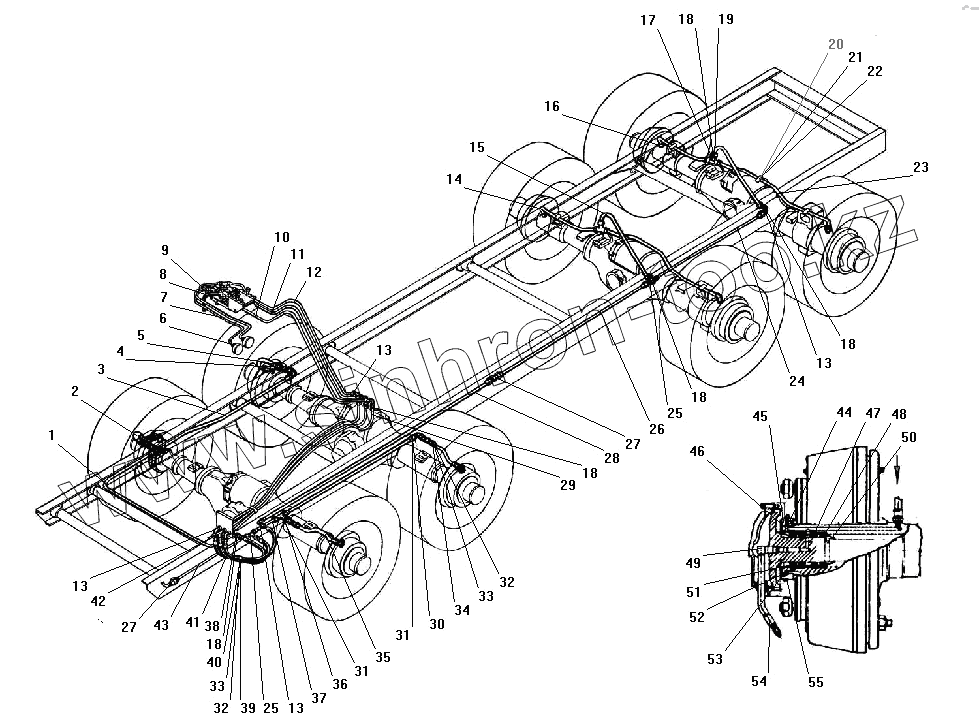

Каталог запасных частей к технике: УралАЗ УРАЛ-532301. Система регулирования давления воздуха в шинах
/103.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5323РХ-3125228 | Трубка к правым колесам первая | |
| 2 | 375-4225075-02 | Шланг гибкий системы накачки шин в сборе | |
| 3 | 5323-3125242 | Трубка от переднего колеса к задним левым | |
| 4 | 339124-П29 | Хомут крепления шланга | |
| 5 | 375-3506023 | Прокладка хомута | |
| 6 | 339157-П29 | Штуцер М10х1 манометра | |
| 7 | 5323РХ-3125132 | Трубка к шинному манометру | |
| 8 | 4320-3125090 | Шланг | |
| 9 | 5323РХ-3125230 | Трубка | |
| 10 | 5323РХ-3125100 | Трубка от крана управления к передним колесам | |
| 11 | 5323РХ-3125102 | Трубка от крестовины к крану вторая | |
| 12 | 5323РХ-3125104 | Трубка от крана управления к задним колесам | |
| 13 | 339835 | Угольник | |
| 14 | 5323РХ-3125106 | Трубка к правому колесу | |
| 15 | 43206-3125086 | Шланг к заднему мосту | |
| 16 | 339358 | Угольник | |
| 17 | 5323РХ-3125149 | Кронштейн | |
| 18 | 250636-П29 | Гайка М16х1,5-6Н | |
| 19 | 339547 | Тройник М16х1,5-М14х1,5 | |
| 20 | 201493-п29 | Болт М10-6gх16 | |
| 21 | 252136-П2 | Шайба 10 пружинная | |
| 22 | 337875 | Скоба | |
| 23 | 5323РХ-3125108 | Трубка к левому колесу | |
| 24 | 5323РХ-3125192 | Трубка к задним колесам | |
| 25 | 339860 | Тройник | |
| 26 | 5323-3125238 | Трубка к задней тележке | |
| 27 | 339050 | Штуцер М16х1,5 | |
| 28 | 5323РХ-3125240 | Трубка к задней тележке первая | |
| 29 | 5323РХ-3125118 | Трубка от крана к колесам вторая | |
| 30 | 339361 | Угольник | |
| 31 | 260634-П24 | Гайка М14х1,5-6Н | |
| 32 | 297575-П29 | Шплинт 6х22 | |
| 33 | 339000-П29 | Пряжка хомута | |
| 34 | 339003-П29 | Лента стяжная | |
| 35 | 375-4225074-02 | Шланг гибкий | |
| 36 | 339827 | Тройник системы накачки шин | |
| 37 | 5323РХ-3125234 | Трубка к левым колесам первая | |
| 38 | 252159-П2 | Шайба 16Л | |
| 39 | 4320-1102063 | Прокладка | |
| 40 | 339155-П29 | Лента стяжная | |
| 41 | 5323РХ-3125085 | Шланг к колесам | |
| 42 | 337759 | Тройник | |
| 43 | 5323РХ-3125112 | Трубка от крестовины первая | |
| 44 | 4320-3103076 | Гайка подшипника колеса в сборе | |
| 45 | 375-3103081-Г | Контргайка подшипников колеса | |
| 46 | 375-2303067-А | Кольцо стопорное | |
| 47 | 375-3124013 | Кольцо распорное | |
| 48 | 375-4224081 | Обойма | |
| 49 | 375-3124094 | Угольник подвода воздуха | |
| 50 | 375-2303066 | Направляющая полуоси | |
| 51 | 375-4224017-03 | Сальник подвода воздуха в сборе | |
| 52 | 375-4224020-01 | Обойма манжеты | |
| 53 | 375-3103080-Б | Шайба стопорная | |
| 54 | 375-4225075-02 | Шланг гибкий системы накачки шин в сборе | |
| 55 | 375-3103079-01 | Шайба замочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
