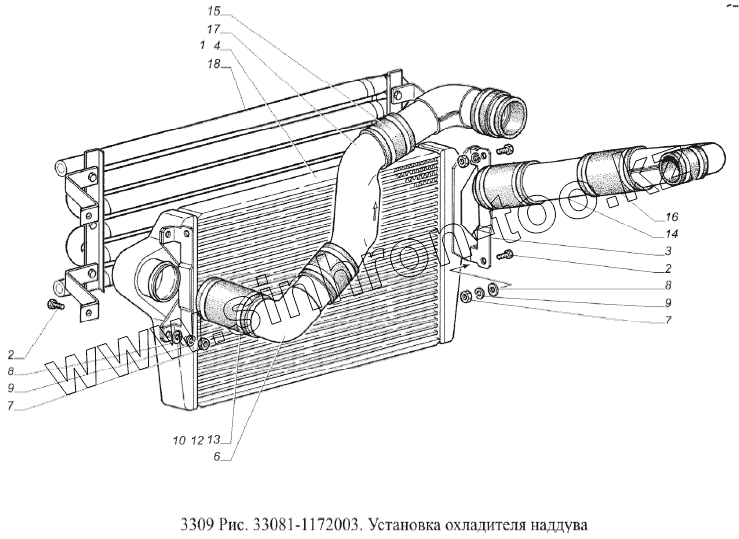

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2). Установка охладителя воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
6
7
7
8
8
9
9
10
10
10
12
12
12
13
13
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 А33081-1172012 Охладитель с кронштейнами
1 33081-1172012-01 Охладитель с кронштейнами
2 201458-П29 Болт М8-6gх25 ОСТ 37.001.123-96
3 33081-1172062 Кронштейн охладителя
4 33081-1172012-01 Охладитель с кронштейнами
4 А33081-1172012 Охладитель с кронштейнами
6 33081-1172058 Патрубок нижний
7 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
8 252038-П29 Шайба 8 ОСТ 37.001.144-96
9 252135-П2 Шайба 8Т ОСТ 37.001.115-75
10 TORRO70-90/9-C7W1 Хомут
10 00.10.00-06 Хомут 70-90 ТО17-9-20-98
10 ТВОС-049.001-07 Хомут 70-90 ТУ 4599-003-03966022-00
12 TORRO70-90/9-C7W1 Хомут
12 00.10.00-06 Хомут 70-90 ТО17-9-20-98
12 E2448-7 Хомут 70-90
13 TORRO70-90-9-C7W1 Хомут
13 ТВОС-049.001-07 Хомут 70-90 ТУ 4599-003-03966022-00
13 00.10.00-06 Хомут 70-90 ТО17-9-20-98
14 33081-1172070 Труба нагнетательная
15 5424.1172074 Шланг соединительный
16 33081-1172074 Шланг соединительный
17 33081-1172082 Патрубок выходной средний
18 33081-1013010-20 Радиатор масляный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
