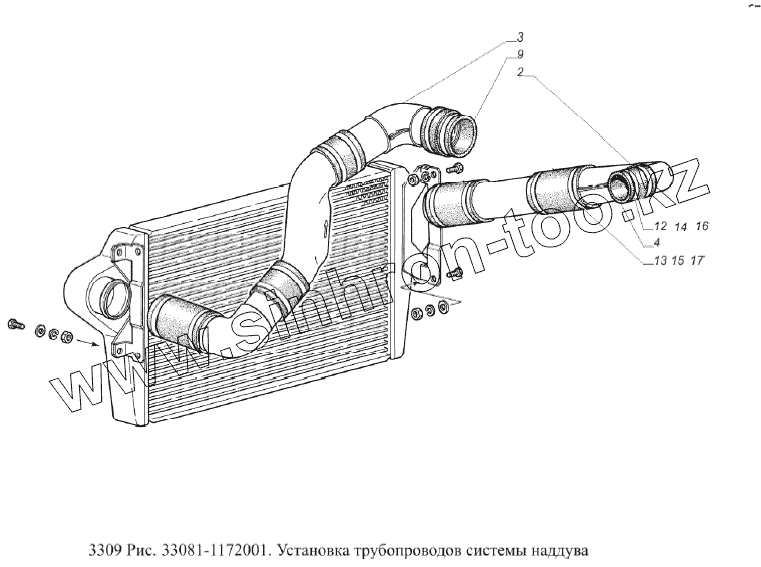

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2). Установка трубопроводов системы наддува

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
9
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
2 33081-1172066 Патрубок нагнетательный
3 33081-1172068 Патрубок верхний
4 560.1118411 Шланг нагнетательный (2177624/1)
9 33081-1172090 Муфта
12 00.10.00-05 Хомут 50-62 ТО17-9-20-98
12 ТВОС-049.001-06 Хомут 50-70 ТУ 4599-003-03966022-00
12 TORRO40-60/9-C7W1 Хомут
13 TORRO40-90/9-C7W1 Хомут
13 00.10.00-06 Хомут 70-90 ТО17-9-20-98
13 ТВОС-049.001-07 Хомут 70-90 ТУ 4599-003-03966022-00
14 00.10.00-05 Хомут 50-62 ТО17-9-20-98
14 TORRO40-60/9-C7W1 Хомут
14 ТВОС-049.001-06 Хомут 50-70 ТУ 4599-003-03966022-00
15 TORRO40-90/9-C7W1 Хомут
15 00.10.00-06 Хомут 70-90 ТО17-9-20-98
15 ТВОС-049.001-07 Хомут 70-90 ТУ 4599-003-03966022-00
16 TORRO40-60/9-C7W1 Хомут
16 00.10.00-05 Хомут 50-62 ТО17-9-20-98
16 ТВОС-049.001-06 Хомут 50-70 ТУ 4599-003-03966022-00
17 TORRO40-90/9-C7W1 Хомут
17 00.10.00-06 Хомут 70-90 ТО17-9-20-98
17 ТВОС-049.001-07 Хомут 70-90 ТУ 4599-003-03966022-00
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
