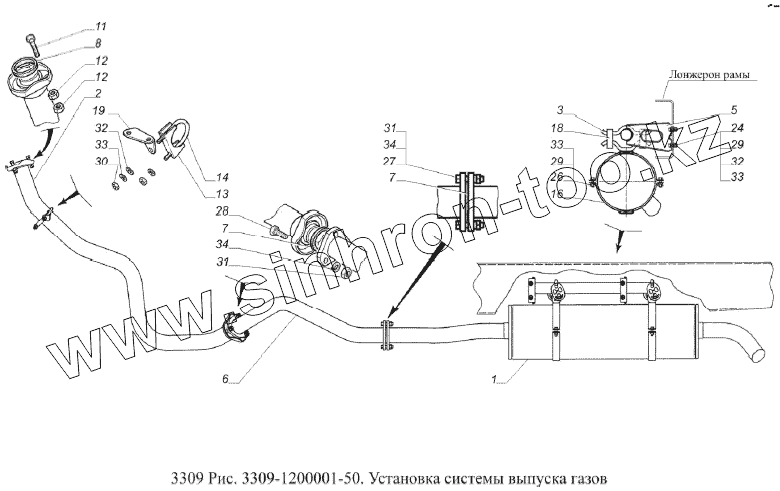

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2). Установка системы выпуска газов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
6
7
7
8
11
12
12
13
14
16
18
19
24
26
27
28
29
29
30
31
31
32
32
33
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
1 3309-1201005 Глушитель с трубами
2 33081-1203010-20 Труба приемная
3 33081-1203039 Кронштейн глушителя
5 33081-1203153 Кронштейн глушителя
6 33081-1203238-10 Труба промежуточная
7 66-01-1203357 Прокладка промежуточной трубы в сборе
8 4301-1203360 Прокладка приемной трубы
11 200345-П5 Болт М10х1-6gх50
12 292765-П Гайка М10х1
13 53А-1203031 Хомут
14 53А-1203033-01 Стремянка
16 33081-1203069 Хомут крепления глушителя
18 3105-1203163 Амортизатор подвески глушителя и выхлопной трубы
19 33081-1203272-20 Кронштейн
24 201457-П29 Болт М8-6gх22 ОСТ 37.001.123-96
26 201460-П29 Болт М8-6gх30 ОСТ 37.001.123-96
27 201501-П29 Болт М10-6gх35 ОСТ 37.001.123-96
28 201505-П29 Болт М10-6gх45 ОСТ 37.001.123-96
29 250510-П29 Гайка М8-6Н ОСТ 37.001.124-93
30 250511-П29 Гайка М8х1-6Н ОСТ 37.001.124-93
31 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
32 252005-П29 Шайба 8 ОСТ 37.001.144-96
33 252135-П2 Шайба 8Т ОСТ 37.001.115-75
34 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
