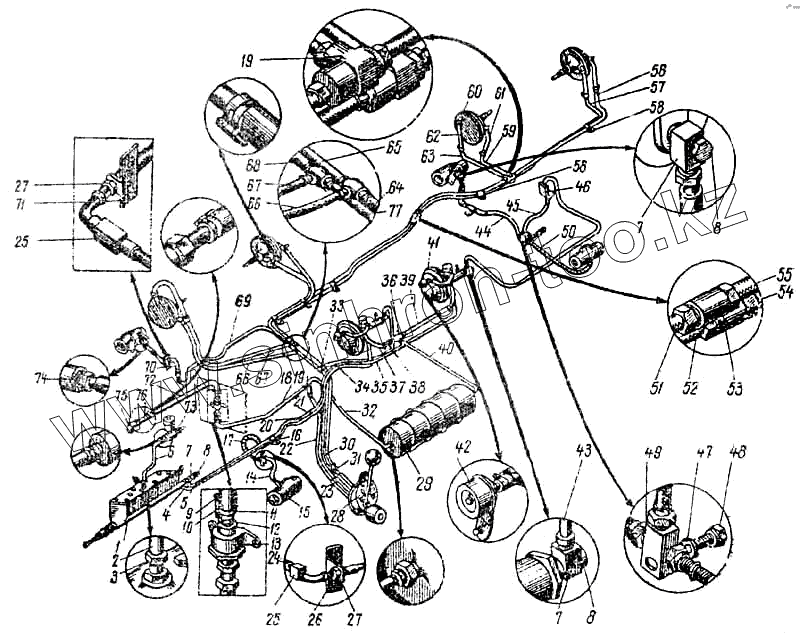

Каталог запасных частей к технике: ПАЗ-672М. Трубопроводы гидротормозов и вакуумной системы
1
2
3
5
5
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
16
17
18
19
19
22
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
61
62
63
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0201456-П8 | 0201456-П8 | Болт крепления сиденья на арке М8х20 | |
| 0201418-П8 | 0201418-П8 | Болт М6х1х16 креплении крышек крана верхний | |
| 201418-П8 | 201418-П8 | Болт М6х16 крепления оси ролика | |
| 0201418-П8 | 0201418-П8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П8 | 0201418-П8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П8 | 0201418-П8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П8 | 0201418-П8 | Болт М6х1х16 креплении крышек крана верхний | |
| 0201418-П 8 | 0201418-П 8 | Болт М6х1х16 крепления хомута трубопроводов | |
| 201420-П8 | 201420-П8 | Болт М6х20 | |
| 201429-П29 | 201429-П29 | Болт М6х40 | |
| 290588-П29 | 290588-П29 | Болт М8х35 крепления кронштейна вакуумного баллона | |
| 221611-П8 | 221611-П8 | Винт М6х30 крепления кронштейна горизонтального поручня | |
| 250510-П8 | 250510-П8 | Гайка М8х1,5 | |
| 710Ю-3506018 | 710Ю-3506018 | Гайка М12х1 соединительная | |
| 250508-П8 | 250508-П8 | Гайка М6х1 | |
| 250508-П29 | 250508-П29 | Гайка М6 | |
| 250508-П8 | 250508-П8 | Гайка М6х1 | |
| 250508-П8 | 250508-П8 | Гайка М6х1 | |
| 250508-П8 | 250508-П8 | Гайка М6х1 | |
| 250508-П8 | 250508-П8 | Гайка М6х1 | |
| 250510-П29 | 250510-П29 | Гайка М8 | |
| 251261-П2 | 251261-П2 | Гайка М6 | |
| 250508-П8 | 250508-П8 | Гайка М6х1 | |
| 51П-3552014-А | 51П-3552014-А | Клапан в сборе | |
| 51П-3552012 | 51П-3552012 | Корпус запорного клапана | |
| 672-3513090-01 | 672-3513090-01 | Кронштейн | |
| 51П-3552018 | 51П-3552018 | Крышка корпуса запорного клапана | |
| 652-3552058 | 652-3552058 | Лента стяжная хомутиков для шлангов | |
| 652- 3552058 | 652- 3552058 | Лента стяжная хомутиков для шлангов | |
| 652-3552058 | 652-3552058 | Лента стяжная хомутиков для шлангов | |
| А-14567-А | А-14567-А | Втулка уплотнительная | |
| А-М567-А | А-М567-А | Муфта защитная крайних трубопроводов от крана управления к задней двери | |
| А-14567-А | А-14567-А | Втулка уплотнительная | |
| 672-3506420 | 672-3506420 | Муфта предохранительная трубок диам 6 | |
| 652-6505072 | 652-6505072 | Муфта соединительная средней и задней трубок от крана управления дверьми к задней двери | |
| 672-6505097 | 672-6505097 | Пластина крепления защитной муфты и трубок | |
| 652-0505098 | 652-0505098 | Пластина крепления защитной муфты крайних трубопроводов от крана управлении к задней двери | |
| 652-6505098 | 652-6505098 | Пластина крепления защитной муфты крайних трубопроводов от крана управления к задней двери | |
| 652-6505098 | 652-6505098 | Пластина крепления защитной муфты крайних трубопроводов от крана управления к задней двери | |
| 372-3506140 | 372-3506140 | Пластина крепления хомута | |
| 672-3506140 | 672-3506140 | Пластина крепления хомута | |
| 672-3513094-А | 672-3513094-А | Пластина кропления вакуумного баллона | |
| 262507-П | 262507-П | Пробка 3/8" | |
| 51-3506013 | 51-3506013 | Прокладка | |
| 51П-3552020 | 51П-3552020 | Прокладка крышки корпуса запорного клапана | |
| 51-3506013 | 51-3506013 | Прокладка | |
| 51П-3552016 | 51П-3552016 | Пружина запорного клапана | |
| 297580-П8 | 297580-П8 | Пряжка хомутика шланга | |
| 297580-118 | 297580-118 | Пряжка | |
| 24-3546010 | 24-3546010 | Сигнализатор | |
| 652-6800010А | 652-6800010А | Сиденье водителя в сборе | |
| 652-3506044 | 652-3506044 | Скоба | |
| 672-3408200 | 672-3408200 | Скоба крепления шлангов | |
| 672-6505096-Б | 672-6505096-Б | Тройник трубопроводов задней двери | |
| 672-6505096 | 672-6505096 | Тройник трубопроводов к передней двери | |
| БВ3-3506180 | БВ3-3506180 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 1180 мм | |
| БВ3-3506230 | БВ3-3506230 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 1230 мм | |
| БВ3-3506420 | БВ3-3506420 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 1420 мм | |
| БВ3-3506265 | БВ3-3506265 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 2265 мм | |
| БВ3-3506280 | БВ3-3506280 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 2280 мм | |
| БВ3-3506465 | БВ3-3506465 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 2465 мм | |
| БВ3-3506500 | БВ3-3506500 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 500 мм | |
| БВ3-3506620 | БВ3-3506620 | Трубка гидротормозная, прямая со штуцерами в сборе диаметром 6 мм длиной 620 мм | |
| 672-3506066-Б | 672-3506066-Б | Трубка от гидровакуумного усилителя к задним тормозам в сборе | |
| 672-6505205-20 | 672-6505205-20 | Трубка от тройника до тройника датчика вакуума | |
| 672-3506142 | 672-3506142 | Угол крепления хомута | |
| 672-3506142 | 672-3506142 | Угол крепления хомута | |
| 672-3553010 | 672-3553010 | Фильтр воздушный | |
| 652-0605100 | 652-0605100 | Хомут для крепления 4-х трубок диам 12 | |
| 652-6505122 | 652-6505122 | Хомут крепления двух трубок диам 12 | |
| 672-3506038 | 672-3506038 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 652-6505120 | 652-6505120 | Хомут крепления четырех трубок диам 12 | |
| 252134-П2 | 252134-П2 | Шайба пружинная диам 6 | |
| 252134-П8 | 252134-П8 | Шайба пружинная | |
| 252134-П2 | 252134-П2 | Шайба пружинная диам 6 | |
| 252139-П2 | 252139-П2 | Шайба пружинная диам 16 | |
| 252134-П2 | 252134-П2 | Шайба пружинная диам 6 | |
| 252134-П2 | 252134-П2 | Шайба пружинная диам 6 | |
| 252134-П2 | 252134-П2 | Шайба пружинная диам 6 | |
| 252134-П8 | 252134-П8 | Шайба пружинная | |
| 252134 -П 2 | 252134 -П 2 | Шайба диам 6 пружинная | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 252134-П2 | 252134-П2 | Шайба пружинная диам 6 | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 672-3552052-10 | 672-3552052-10 | Шланг соединительной трубки крана управления дверьми к механизму открывания дверей | |
| 672-3552054-10 | 672-3552054-10 | Шланг соединительный трубки крана управления дверьми к механизму открывания дверей | |
| 297575-118 | 297575-118 | Шплинт диам 5,6х20 | |
| 297575-П8 | 297575-П8 | Шплинт стяжной хомутика шланга | |
| 297575-П8 | 297575-П8 | Шплинт стяжной хомутика шланга | |
| 240820-П8 | 240820-П8 | Винт крепления крышки | |
| 240820-П8 | 240820-П8 | Винт крепления крышки | |
| 280052-П29 | 280052-П29 | Гайка М14х1,5 | |
| 1 | 672-3505010-01 | Главный цилиндр тормоза в сборе | |
| 2 | 672-3505040-Б | Трубка от бачка главного тормозного цилиндра в сборе | |
| 3 | 672-3505055Г | Кронштейн крепления гл тормозного цилиндра | |
| 5 | 672-3506006-А | Трубка от главного цилиндра к гидровакуумному усилителю передних тормозов в сборе | |
| 7 | 672-3501081 | Муфта соединительная гидровакуумного усилителя | |
| 7 | 672-3501081 | Муфта соединительная гидровакуумного усилителя | |
| 7 | 672-3501081 | Муфта соединительная гидровакуумного усилителя | |
| 8 | 51-3506012 | Болт соединительный | |
| 8 | 51-3506012 | Болт соединительный | |
| 8 | 51-3506012 | Болт соединительный | |
| 8 | 51-3506014 | Болт соединительный муфты главного цилиндра тормозов | |
| 9 | 297575-П8 | Шплинт стяжной хомутика шланга | |
| 10 | 297580-П8 | Пряжка хомутика шланга | |
| 11 | 652-3552058 | Лента стяжная хомутиков для шлангов | |
| 12 | 280025-П29 | Штуцер запорного клапана | |
| 13 | 53-3552010 | Клапан запорный в сборе | |
| 14 | 672-3506025-10 | Шланг гибкий передних тормозов в сборе | |
| 15 | 52-3501046 | Цилиндр колесный переднего тормоза | |
| 16 | 672-3506038 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 16 | 672-3506038 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 17 | 672-3506398 | Трубка от тройника к левому переднему тормозу в сборе | |
| 18 | 672-3552036-19 | Трубка от запорного клапана к тройнику в сборе | |
| 19 | 672-6505098 | Крестовина трубопровода и датчика вакуума | |
| 22 | 672-6505204-20 | Трубка от крестовины до крана управления дверьми в сборе | |
| 23 | 672-6505212-10 | Шланг от крана к тройнику датчика вакуума | |
| 24 | 672-3506398 | Трубка от тройника к левому переднему тормозу в сборе | |
| 25 | 672-3501081 | Муфта соединительная гидровакуумного усилителя | |
| 26 | 652Б-3506031-Б | Кронштейн крепления шлангов передний тормозов левый | |
| 27 | 250636-П8 | Гайка М16 | |
| 28 | 672-6505150 | Кран управления дверьми в сборе | |
| 29 | 672-3513015 | Баллон вакуумный в сборе | |
| 30 | 652-5505186А | Тройник датчика вакуума | |
| 31 | 672-6505214-10 | Шланг присоединения крапа управления дверьми | |
| 32 | 672-3552062-10 | Трубка от тройника к ресиверу в сборе | |
| 33 | 51-3506018 | Тройник трубопровода к передним тормозам | |
| 34 | 672-3506068-А | Трубка от гидровакуумного усилителя передних тормозов к тройнику в сборе | |
| 35 | 251261-П | Гайка М6 | |
| 36 | 672-6505096 | Тройник трубопроводов к передней двери | |
| 37 | 672-3553052-10 | Шланг соединительный от трубки тройника к крышке гидровакуумного усилителя тормозов | |
| 38 | 672-3552014 | Трубка от тройника к гидровакуумному усилителю тормозов в сборе | |
| 39 | 672-3552030 | Трубка от тройника к гидровакуумному усилителю тормозов в сборе | |
| 40 | 672-3552070 | Трубка от ресивера к тройнику гидровакуумных усилителей в сборе | |
| 42 | 53-3553010-01 | Фильтр воздушный гидровакуумных усилителей тормозов в сборе | |
| 43 | 672-3506065-Б | Трубка от гидровакуумного усилителя к задним тормозам в сборе | |
| 44 | 672-3506040 | Трубка диаметром 6 мм медная с гайками, от тройника к правому заднему тормозу | |
| 45 | 672-3506025 | Шланг гибкий задних тормозов в сборе | |
| 46 | 672-3506410-Б | Кронштейн шланга к задним тормозам | |
| 47 | 252204-П8 | Шайба зубчатая пружинная диам 10 | |
| 48 | 201518-П8 | Болт М10х25 | |
| 49 | 51-3506033 | Тройник трубопровода к задним тормозам | |
| 50 | 672-3506035 | Трубка диаметром 6 мм медная с гайками, от тройника к левому заднему тормозу | |
| 51 | 672-6505200 | Трубка от крана управления дверьми к задней двери, передняя левая в сборе | |
| 52 | 672-6505110 | Трубка от крана управления дверьми к задней двери, передняя правая в сборе | |
| 53 | 652-6505072 | Муфта соединительная средней и задней трубок от крана управления дверьми к задней двери | |
| 54 | 672-6505117-Б | Трубка от крана управления дверьми к задней двери, средняя левая в сборе | |
| 55 | 672-6505117-Б | Трубка от крана управления дверьми к задней двери, средняя левая в сборе | |
| 56 | 672-6505228 | Трубка от тройника к заднему механизму открывания задней двери, передняя в сборе | |
| 57 | 672-6505230 | Трубка от тройника к заднему механизму открывания задней двери, задняя в сборе | |
| 58 | 652-6505122 | Хомут крепления двух трубок диам 12 | |
| 58 | 652-6505122 | Хомут крепления двух трубок диам 12 | |
| 59 | 672-6505224-А | Трубка от тройника к переднему механизму открывания задней двери, задняя в сборе | |
| 61 | 672-3552052-10 | Шланг соединительной трубки крана управления дверьми к механизму открывания дверей | |
| 62 | 672-3552054-10 | Шланг соединительный трубки крана управления дверьми к механизму открывания дверей | |
| 63 | 672-6505220-А | Трубка от тройника к переднему механизму открывании задней двери передняя в сборе | |
| 64 | 672-6505085 | Трубка от крана управления дверьми к передней двери, передняя правая в сборе | |
| 65 | 672Ю-6505100-10 | Трубка от тройника к правому механизму открывания передней двери, левая в сборе | |
| 66 | 672-6505092-А | Трубка от крана управления дверьми к передней двери, задняя левая в сборе | |
| 67 | 672-6505090-А | Трубка от крана управления дверьми к передней двери, задняя правая в сборе | |
| 68 | 672Ю-6505094-10 | Трубка от тройника к правому механизму открывания передней двери, правая в сборе | |
| 69 | 672-3506402-А | Трубка от тройника к правому переднему тормозу в сборе | |
| 70 | 672-3506025-10 | Шланг гибкий передних тормозов в сборе | |
| 71 | 652Б-3506030-Б | Кронштейн крепления шлангов передних тормозов правый | |
| 72 | 672-3552052-10 | Шланг соединительной трубки крана управления дверьми к механизму открывания дверей | |
| 73 | 672-3505114-Б | Тройник бачка главного тормозного цилиндра | |
| 74 | 51-3506013 | Прокладка | |
| 74 | 51-3506013 | Прокладка | |
| 74 | 51-3506013 | Прокладка | |
| 75 | 66-3552042 | Штуцер забора вакуума (для трубки диам 12) | |
| 76 | 672-3552026-10 | Трубка от штуцера выпускной трубы в сборе | |
| 77 | 672-6505087 | Трубка от крана управления дверьми к передней двери, передняя левая в сборе |
