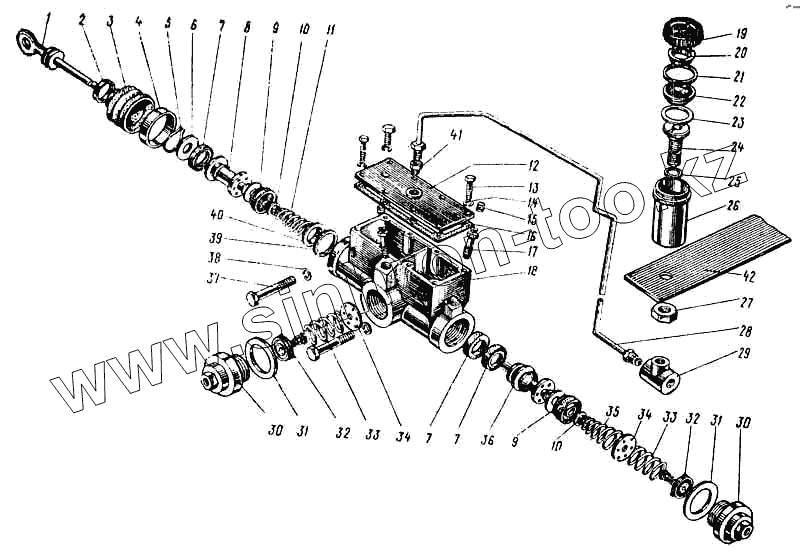

Каталог запасных частей к технике: ПАЗ-672М. Главный цилиндр гидротормозов
1
2
3
4
5
6
7
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201610-П8 | 201610-П8 | Болт М14х1,5х30 | |
| 201561-П8 | 201561-П8 | Болт М12х1,25х25 крепления опоры промежуточного вала | |
| 672-3505045 | 672-3505045 | Шайба поршня | |
| 672-3505008 | 672-3505008 | Шайба | |
| 201452-П8 | 201452-П8 | Болт крышки ступицы переднего колеса М8х 1,25х12 | |
| 250512-П8 | 250512-П8 | Гайка М10 болта крепления картера | |
| 1 | 672-3505060 | Толкатель поршня главного тормозного цилиндра | |
| 2 | 51-3505047 | Кольцо стяжное малое | |
| 3 | 51-3505065 | Колпак защитный главного цилиндра | |
| 4 | 51-3505046 | Кольцо стяжное большое | |
| 5 | 51-3505038 | Кольцо стопорное упорной шайбы первичного поршня | |
| 6 | 51-3505048 | Шайба упорная первичного поршня | |
| 7 | 12-3501051 | Манжета уплотнительная поршня наружная | |
| 8 | 672-3505029-А | Поршень первичный главного цилиндра | |
| 9 | 24-3505035 | Манжета уплотнительная поршня внутренняя | |
| 10 | 672-3505122 | Держатель возвратной пружины поршня | |
| 11 | 51-3505031 | Пружина возвратная первичного поршня главного цилиндра | |
| 12 | 672-3505006-03 | Крышка главного цилиндра тормоза | |
| 13 | 201418-П8 | Болт М6х16 крепления оси ролика | |
| 14 | 252134-П8 | Шайба пружинная | |
| 15 | 12-3501049 | Колпачок | |
| 16 | 672-3505007 | Прокладка крышки главного цилиндра | |
| 17 | 53-3501048 | Клапан перепускной колесного цилиндра | |
| 18 | 672-3505015-11 | Картер главного цилиндра | |
| 19 | 403-3505116 | Крышка бачка главного цилиндра | |
| 20 | А-14567-А | Втулка уплотнительная | |
| 21 | 672-3505112-А | Прокладка крышки бачка главного цилиндра | |
| 22 | 403-3505126-01 | Сетка бачка | |
| 23 | 252017-П8 | Шайба | |
| 24 | 672-3505115-01 | Штуцер бачка главного тормозного цилиндра | |
| 25 | 403-3505117-А1 | Прокладка штуцера | |
| 26 | 403-3505108-Б | Корпус бачка главного цилиндра | |
| 27 | 250636-П8 | Гайка М16 | |
| 28 | 672-3505040-Б | Трубка от бачка главного тормозного цилиндра в сборе | |
| 29 | 672-3505114-Б | Тройник бачка главного тормозного цилиндра | |
| 30 | 672-3505080 | Корпус клапана | |
| 31 | 672-3505084 | Кольцо уплотнительное | |
| 32 | 51-3505020 | Клапан главного цилиндра в сборе | |
| 33 | 672-3505036 | Пружина клапана главного цилиндра прижимная | |
| 34 | 672-3505049-А | Шайба упорная пружины вторичного поршня | |
| 35 | 672-3505131 | Пружина возвратная вторичного поршня | |
| 36 | 672-3505030 | Поршень вторичный | |
| 37 | 200325-П8 | Болт М10х80 крепления тормозного цилиндра | |
| 38 | 252136-П2 | Шайба 10 пружинная | |
| 39 | 672-3505039-А | Кольцо разделительное | |
| 40 | 672-3505022 | Шайба упорная пружины порция | |
| 41 | 280023-П29 | Штуцер крышки главного цилиндра | |
| 42 | 672-5301095 | Панель передка для крепления щитка приборов в сборе | |
| 60 | 652-6208020-А1 | Механизм открывания двери в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
