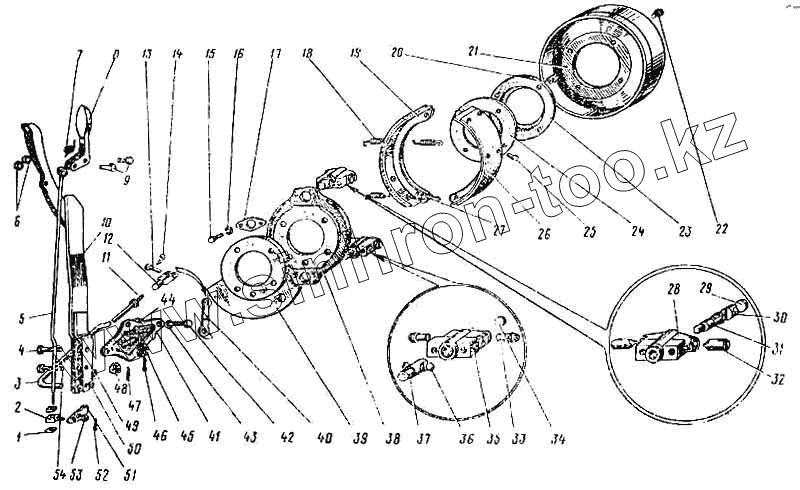

Каталог запасных частей к технике: ПАЗ-672М. Стояночный тормоз
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240820-П8 | 240820-П8 | Винт крепления крышки | |
| 201496-П8 | 201496-П8 | Болт М10х22 | |
| 292374-П18 | 292374-П18 | Штифт диам 2,9х9 пружины регулировочного пинта | |
| 258053-П2 | 258053-П2 | Шплинт диам 3,6х25 пальца рычага | |
| 252156-П2 | 252156-П2 | Шайба пружинная 10 | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 252016-П2 | 252016-П2 | Шайба диам 14 пальца | |
| 52-3507010 | 52-3507010 | Тормоз стояночный в сборе | |
| 652-3508022-Б | 652-3508022-Б | Рукоятка рычага | |
| 672-3508050 | 672-3508050 | Пластина защитного чехла | |
| 672-3508051-12 | 672-3508051-12 | Кронштейн сектора рычага | |
| 652-3508023-10 | 652-3508023-10 | Кронштейн рычага | |
| 51-3507014 | 51-3507014 | Колодка тормоза с фрикционной накладкой в сборе | |
| 672-3508052-01 | 672-3508052-01 | Защитный чехол рычага стояночного тормоза | |
| 672-3508021-10 | 672-3508021-10 | Рычаг стояночного тормоза | |
| 1 | 250508-П8 | Гайка М6х1 | |
| 2 | 652-3508034 | Поводок собачки | |
| 3 | 672-3508043Б | Тяга стояночного тормоза | |
| 5 | 672-3508027 | Тяга собачки в сборе | |
| 6 | 250508-П8 | Гайка М6х1 | |
| 7 | 652-3508025 | Пружина рукоятки | |
| 8 | 652-3508026-А | Рукоятка тяги рычага тормоза | |
| 9 | 201424-П8 | Болт М6х1х30 крепления рукоятки | |
| 10 | 672-3508015-10 | Рычаг стояночного тормоза в сборе | |
| 11 | 250512-П8 | Гайка М10 болта крепления картера | |
| 12 | 63-3508045 | Вилка | |
| 13 | 260057-П8 | Палец диам 10х28 тяги | |
| 14 | 258039-П2 | Шплинт диам 2,7х20 | |
| 15 | 201496-П8 | Болт М10х22 | |
| 16 | 252156-П2 | Шайба пружинная 10 | |
| 17 | 51-3507073 | Ограничитель хода корпуса шариков разжимного механизма | |
| 18 | 51-3507048-Б | Пружина стяжная первичной колодки центрального тормоза ( норма упаковки 3,0 т. шт. 25 кг ) | |
| 19 | 53-3507018-Б | Колодка стояночного тормоза в сборе | |
| 20 | 201497-П8 | Болт М10х25 | |
| 21 | 51-3507052-12 | Барабан стояночного тормоза | |
| 22 | 224682-П8 | Винт М8х16 крепления барабана к фланцу | |
| 23 | 52-3507062 | Маслоотражатель | |
| 24 | 52-3507063 | Прокладка маслоотражателя | |
| 25 | 293997-П | Заклепка диам 4,75х11 | |
| 26 | 51-3507020-Б | Накладка фрикционная | |
| 27 | 51-3507049 | Пружина стяжная вторичной колодки центрального тормоза ( норма упаковки 3,29 т. шт. 25 кг ) | |
| 28 | 51-3507080 | Корпус регулировочного механизма тормоза | |
| 29 | 296980-П16 | Заглушка диам 31 корпуса регулировочного механизма | |
| 30 | 11-2041 | Сухарь разжимной колодок стояночного тормоза | |
| 31 | 11-2108 | Винт регулировочный колодок тормоза | |
| 32 | 51-3507083 | Опора колодок | |
| 33 | 51-3507074 | Толкатель разжимного механизма | |
| 34 | 296955-П16 | Заглушка диам 25 корпуса разжимного механизма | |
| 35 | 51-3507070 | Корпус разжимного механизма | |
| 36 | 353087-8 | Шарик диам 11,9 клапана | |
| 37 | 51-3507072 | Корпус шариков разжимного механизма | |
| 38 | 52-3507011 | Щит тормоза в сборе | |
| 39 | 52-3507065 | Отражатель щита | |
| 40 | 63-5308050А | Рычаг привода тормоза | |
| 41 | 652-3508048 | Сектор рычага тормоза | |
| 42 | 260060-П29 | Палец М10 | |
| 43 | 252137-П2 | Шайба 12 пружинная | |
| 44 | 250514-П8 | Гайка М12 | |
| 46 | 258039-П2 | Шплинт диам 2,7х20 | |
| 47 | 258025-П | Шплинт диам 2,5х20 | |
| 48 | 250975-П8 | Гайка М8 | |
| 49 | 258039-П2 | Шплинт диам 2,7х20 | |
| 50 | 252006-П2 | Шайба диам 10 плоская | |
| 51 | 652-3508030 | Собачка рычага | |
| 52 | 258012-П | Шплинт диам 2х12 | |
| 53 | 252004-П8 | Шайба диам 6 | |
| 54 | 205424-П8 | Болт М8х1х35 ограничителя рычага тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
