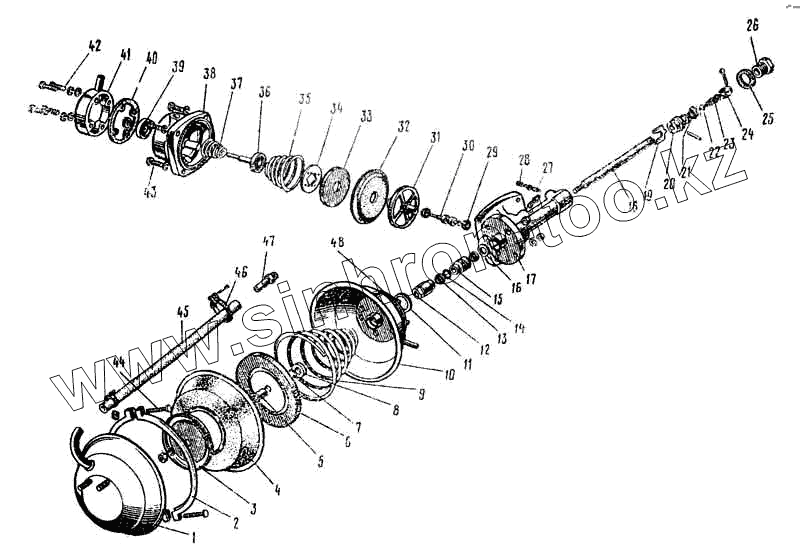

Каталог запасных частей к технике: ПАЗ-672М. Гидровакуумный усилитель тормозов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252155-П2 | 252155-П2 | Шайба 8 пружинная | |
| 53-3550010-01 | 53-3550010-01 | Гидровакуумный усилитель тормозов с клапаном управления в сборе | |
| 201495-П8 | 201495-П8 | Болт М10х20 | |
| 258365-П | 258365-П | Штифт диам 3х20 | |
| 258013-П | 258013-П | Шплинт | |
| 258002-П | 258002-П | Шплинт диам 1,3х16 | |
| 297575-П8 | 297575-П8 | Шплинт стяжной хомутика шланга | |
| 252175-П8 | 252175-П8 | Шайба пружинная диам 8 | |
| 252154-П2 | 252154-П2 | Шайба пружинная 6 | |
| 252152-П2 | 252152-П2 | Шайба пружинная диам 4 | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 297580-П8 | 297580-П8 | Пряжка хомутика шланга | |
| 672-3550092-10 | 672-3550092-10 | Кронштейн крепления гидровакуумного усилителя тормозов правый | |
| 201498-П8 | 201498-П8 | Болт М10х 1,5х28 | |
| 201561-П2 | 201561-П2 | Болт 1М12х25 | |
| 250512-П8 | 250512-П8 | Гайка М10 болта крепления картера | |
| 250762-П | 250762-П | Гайка М4 | |
| 251086-П8 | 251086-П8 | Гайка М5 | |
| 250510-П8 | 250510-П8 | Гайка М8х1,5 | |
| 250510-П8 | 250510-П8 | Гайка М8х1,5 | |
| 262822-П | 262822-П | Пробка диам 10 | |
| 672-3550093-10 | 672-3550093-10 | Кронштейн крепления гидровакуумного усилителя тормозов левый | |
| 53-3551011 | 53-3551011 | Клапан управления в сборе | |
| 672-3550010-02 | 672-3550010-02 | Гидровакуумный усилитель | |
| 1 | 53-3550086-01 | Корпус камеры гидровакуумного усилителя тормозов задний в сборе | |
| 2 | 51П-3550083 | Хомут камеры гидровакуумного усилителя тормоза | |
| 3 | 51П-3550072 | Шайба диафрагмы | |
| 4 | 51П-3550075 | Диафрагма гидровакуумного усилителя тормоза | |
| 5 | 51П-3550076 | Втулка распорная тарелки и шайбы | |
| 6 | 51П-3550071 | Тарелка диафрагмы | |
| 7 | 51П-3550078 | Кольцо уплотнительное тарелки | |
| 8 | 51П-3550077 | Шайба толкателя поршня | |
| 9 | 51П-3550074 | Пружина диафрагмы гидровакуумного усилителя тормозов | |
| 10 | 53-3550080-01 | Корпус камеры гидровакуумного усилителя тормозов в сборе-передний | |
| 11 | 51П-3550034 | Кольцо уплотнительное цилиндра и камеры гидровакуумного усилителя тормоза | |
| 12 | 53-3550035 | Гайка корпуса уплотнителей цилиндра | |
| 13 | 51П-3550033 | Манжета уплотнительная цилиндра | |
| 14 | 51П-3550036 | Кольцо уплотнительное механизма открывания двери | |
| 15 | 51П-3550032 | Корпус уплотнительный цилиндра | |
| 16 | 51П-3550048 | Шайба упорная поршня | |
| 17 | 53-3550015 | Цилиндр гидровакуумного усилителя тормозов | |
| 18 | 53-3550060-А | Толкатель поршня цилиндра | |
| 19 | 53-3550031 | Толкатель клапана поршня | |
| 20 | 53-3550029-А | Поршень цилиндра гидровакуумного усилителя тормозов | |
| 21 | 53-3550051 | Манжета поршня | |
| 22 | 508605-П | Шарик 1/4 клапана поршня | |
| 23 | 51П-3550016 | Пружина клапана поршня | |
| 24 | 51П-3550018 | Колпачок манжеты поршня | |
| 25 | 51П-3550024 | Прокладка | |
| 26 | 51П-3550025 | Пробка цилиндра гидровакуумного усилителя тормоза | |
| 27 | 12-3501048 | Клапан | |
| 28 | 12-3501049 | Колпачок | |
| 29 | 53-3551058 | Манжета уплотнительная поршня клапана управления | |
| 30 | 53-3551042 | Поршень клапана управления | |
| 31 | 53-3551043 | Клапан управления | |
| 32 | 24-3551045 | Диафрагма клапана управления | |
| 33 | 53-3551046 | Шайба диафрагмы клапана управления | |
| 34 | 293513-П2 | Шайба специальная | |
| 35 | 24-3551065 | Пружина клапана управления | |
| 36 | 53-3551035 | Клапан вакуумный в сборе | |
| 37 | 53-3551022 | Пружина атмосферного клапана | |
| 38 | 53-3551012 | Корпус клапана управления | |
| 39 | 53-3551023 | Клапан атмосферный в сборе | |
| 40 | 53-3551076-А | Прокладка крышки корпуса клапана управления | |
| 41 | 24-3551070 | Крышка корпуса клапана управления | |
| 42 | 200211-П8 | Болт М6х30 | |
| 43 | 201456-П8 | Болт | |
| 44 | 222512-П8 | Винт М5х45 | |
| 45 | 13-3563030 | Шланг диам 12х340 | |
| 46 | 297582-П8 | Лента стяжная | |
| 47 | 51П-3552035 | Штуцер запорного клапана верхний | |
| 48 | 53-3550084 | Прокладка цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
