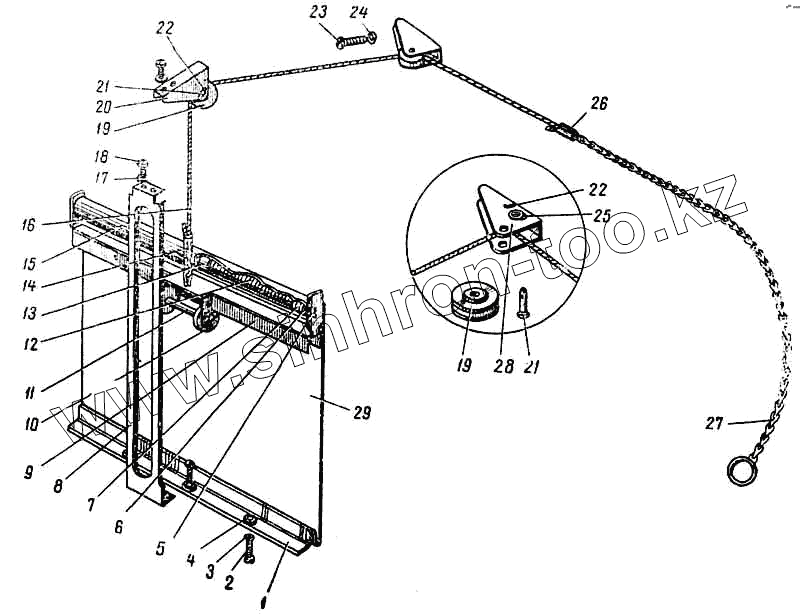

Каталог запасных частей к технике: ПАЗ-672М. Шторка радиатора охлаждения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224624-П13 | 224624-П13 | Винт М6х14 крепления стопора цепочки | |
| 672-1310328-Б | 672-1310328-Б | Барабан шторки радиатора | |
| 672-1310310-А | 672-1310310-А | Шторка радиатора с барабаном, держателем и тросом в сборе | |
| 652-1310338 | 652-1310338 | Стопорное кольцо | |
| 672-1310432-Б | 672-1310432-Б | Стопор цепочки привода шторки | |
| 672-1310450-А | 672-1310450-А | Кронштейн крепления ролика троса шторки радиатора задний | |
| 652-1310366 | 652-1310366 | Кольцо стопорное наружное | |
| 251261-П2 | 251261-П2 | Гайка М6 | |
| 251260-П2 | 251260-П2 | Гайка М5х1х14 | |
| 1 | 672-1310374-Б | Держатель шторки | |
| 2 | 224598-П8 | Винт М5х12 | |
| 3 | 252133-П2 | Шайба диам 5 | |
| 4 | 251260-П2 | Гайка М5х1х14 | |
| 5 | 672-1310332-Б | Ось барабана шторки | |
| 6 | 652-1310340-Б | Шайба уплотнительная сальника барабана | |
| 7 | 652-1310344 | Сальник барабана | |
| 8 | 672-1310380-10 | Направляющая шторки | |
| 9 | 652-1310348-Б | Держатель барабана в сборе | |
| 10 | 652-1310362-Б | Ролик шторки | |
| 11 | 652-1310360 | Ось ролика шторки | |
| 12 | 652-1310334 | Пружина шторки | |
| 13 | 652-1310336-Б | Держатель пружины | |
| 14 | 652-1310042 | Трубка троса | |
| 15 | 672-1310324-Б | Барабан шторки в сборе | |
| 16 | 672-1310364 | Трос шторки | |
| 17 | 252133-П2 | Шайба диам 5 | |
| 18 | 224598-П8 | Винт М5х12 | |
| 19 | 652-1310064 | Ролик троса шторки радиатора | |
| 20 | 672-1310442 | Кронштейн крепления ролика троса шторки радиатора передний | |
| 21 | 260015-П8 | Палец диам 6х28 | |
| 22 | 258013-П8 | Шплинт диам 1,8х 15 | |
| 23 | 224624-П8 | Винт М6х14 | |
| 24 | 252134-П2 | Шайба пружинная диам 6 | |
| 25 | 252004-П2 | Шайба 6 | |
| 26 | 652-1310042 | Трубка троса | |
| 27 | 672-8109010 | Цепочка дверки отопления с кольцом в сборе | |
| 28 | 672-1310402 | Кронштейн ролика | |
| 29 | 672-1310368-Б | Шторка радиатора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
