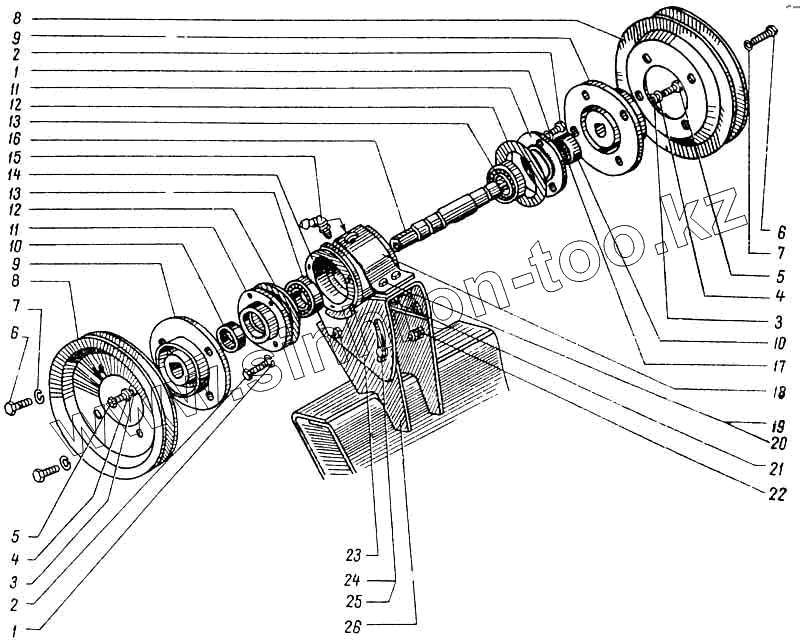

Каталог запасных частей к технике: ПАЗ-672М. Промежуточный вал привода вентилятора
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 652-1308094 | 652-1308094 | Кольцо жесткости сальника | |
| 53-1308080-12 | 53-1308080-12 | Ролик натяжной | |
| 672-1308067-Б | 672-1308067-Б | Ролик натяжной с кронштейном в сборе | |
| 672-1308150-Б | 672-1308150-Б | Вал привода вентилятора промежуточный в сборе | |
| 1 | 252134-П2 | Шайба пружинная диам 6 | |
| 2 | 0201420-П8 | Болт М6х20 крепления крышки корпуса | |
| 3 | 252135-П8 | Шайба диам 8 пружинная | |
| 4 | 293277-П8 | Шайба диам 8,5 | |
| 5 | 201454-П8 | Болт М8х16 крепление нижней части картера | |
| 6 | 020-452-П8 | Болт М8х12 крепления шкива | |
| 7 | 252135-П2 | Шайба 8 пружинная | |
| 8 | 672-1308184 | Шкив вала вентилятора | |
| 9 | 652-1308102-Б | Ступица шкива вала вентилятора | |
| 10 | 652-1308090 | Сальник крышки корпуса с пружиной в сборе | |
| 11 | 652-1308096-Б | Крышка корпуса | |
| 12 | 652-1308098-Б | Прокладка регулировочная крышки корпуса толщиной 0,20 мм | |
| 13 | 7204А (652-1308043) | Подшипник промежуточного вала привода вентилятора | |
| 14 | 672-1308072 | Корпус вала вентилятора | |
| 15 | 264030-П8 | Пресс-масленка подшипников | |
| 16 | 652-1308154-Б2 | Вал вентилятора | |
| 17 | 652-1308092 | Пружина сальника | |
| 18 | 672-1308085 | Хомут | |
| 19 | 201458-П8 | Болт | |
| 20 | 252135-П2 | Шайба 8 пружинная | |
| 21 | 250510-П8 | Гайка М8х1,5 | |
| 22 | 250510-П8 | Гайка М8х1,5 | |
| 23 | 672-1308076 | Кронштейн крепления промежуточного вала верхний в сборе | |
| 24 | 201458-П8 | Болт | |
| 25 | 252005-П2 | Шайба диам 8 плоская | |
| 26 | 672-1308075-01 | Кронштейн крепления промежуточного вала нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
