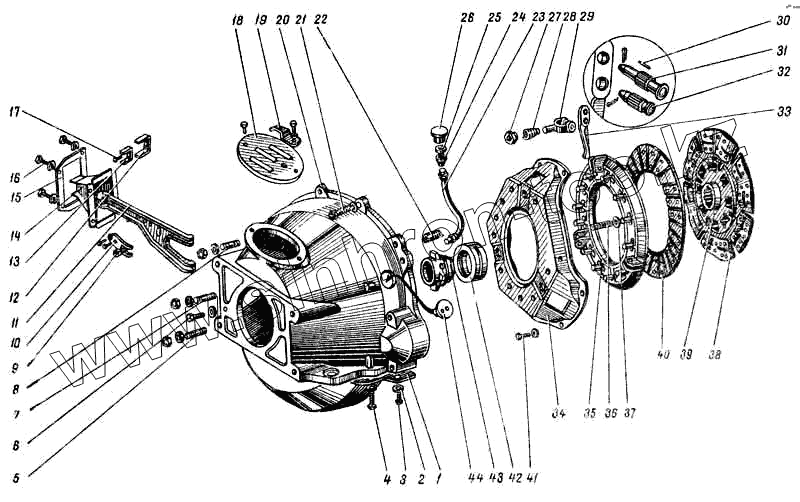

Каталог запасных частей к технике: ПАЗ-672М. Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252154-П2 | 252154-П2 | Шайба пружинная 6 | |
| 66-1601150 | 66-1601150 | Пружина демпфера диска сцепления | |
| ГОСТ6870-54 | ГОСТ6870-54 | Ролик игольчатый 1,6х12 подшипника оттяжного рычага нажимного диска | |
| ВК-53-1601198 | ВК-53-1601198 | Рычаги оттяжные нажимного диска ( комплект ) | |
| 63-1601142-А | 63-1601142-А | Ступица диска сцепления | |
| 11-7525-А | 11-7525-А | Цапфа упорная вилки подшипника | |
| 252156-П2 | 252156-П2 | Шайба пружинная 10 | |
| 252156-П2 | 252156-П2 | Шайба пружинная 10 | |
| 252176-П8 | 252176-П8 | Шайба 11 | |
| 11-7547 | 11-7547 | Пружина оттяжная | |
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | |
| 252155-П2 | 252155-П2 | Шайба 8 пружинная | |
| 252178-П8 | 252178-П8 | Шайба 14 | |
| 63-1601136 | 63-1601136 | Шайба регулировочная демпфера диска сцепления | |
| 51-1601154 | 51-1601154 | Шайба уплотняющая масленки | |
| 295350-П8 | 295350-П8 | Штифт установки зажигания | |
| 51-1601151 | 51-1601151 | Штуцер корпуса масленки подшипника выключения сцепления | |
| 66-1601203 | 66-1601203 | Вилка подшипника выключения сцепления | |
| 255022-П | 255022-П | Заклепка диам 3х4 крепления пластины к крышке | |
| 66-1601201 | 66-1601201 | Вилка подшипника выключения сцепления с чехлом и рамкой в сборе, | |
| 250512-П8 | 250512-П8 | Гайка М10 болта крепления картера | |
| 250613-П8 | 250613-П8 | Гайка М10 | |
| 250559-П8 | 250559-П8 | Гайка М14х0,5 | |
| 11-7587 | 11-7587 | Грузик балансировочный толщиной 0,9 мм | |
| 11-7588 | 11-7588 | Грузик балансировочный толщиной 1,2 мм | |
| 11-7589 | 11-7589 | Грузик балансировочный толщиной 1,5 мм | |
| 52-1601180 | 52-1601180 | Подшипник с муфтой выключения сцепления | |
| 253863-П | 253863-П | Заклепка диам 4х5 крепления пластины пружинной к диску сцепления | |
| 293907-П | 293907-П | Заклепка 4х6 крепления фрикционной накладки к плашке диска | |
| 293913-П | 293913-П | Заклёпка 4х7 крепления фрикционной накладки к диску сцепления | |
| 66-1601010 | 66-1601010 | Картер сцепления в сборе | |
| 51-1601250 | 51-1601250 | Масленка подшипника выключения сцепления в сборе | |
| 53-1601090 | 53-1601090 | Нажимной диск сцепления с кожухом в сборе | |
| 63-1601126 | 63-1601126 | Палец упорный ведомого диска | |
| 63-1601153 | 63-1601153 | Пластина демпфера диска сцепления | |
| 66-1601036 | 66-1601036 | Пластина, удерживающая крышки люка установки зажигания | |
| 1 | 66-1601018 | Картер сцепления, нижняя часть | |
| 2 | 252154-П2 | Шайба пружинная 6 | |
| 3 | 220101-П8 | Винт М6-6gх8 | |
| 4 | 201454-П8 | Болт М8х16 крепление нижней части картера | |
| 5 | 216298-П | Шпилька М14х1,5х32 крепления картера коробки передач к картеру сцепления | |
| 6 | 201521-П8 | Болт М10х1х32 крепления шаровой опоры | |
| 7 | 291788-П2 | Шпилька М10х1х20 крепления картера сцепления к блоку | |
| 8 | 216257-П8 | Шпилька М10х1х22 крепления картера сцепления к блоку | |
| 9 | 11-7576 | Опора вилки сцепления ( норма упаковки в ящик 0,82 т. шт., 40 кг. ) | |
| 10 | 11-7516 | Пластина, удерживающая вилки подшипника | |
| 11 | 66-1601202 | Вилка подшипника выключения сцепления с цапфой в сборе | |
| 12 | 52-1601056 | Скоба прижимная чехла вилки- наружная | |
| 13 | 52-1601055 | Скоба прижимная чехла вилки- внутренняя | |
| 14 | 52-1601049 | Чехол вилки | |
| 15 | 52-1601048 | Рамка чехла вилки подшипника выключения сцепления | |
| 16 | 201418-П8 | Болт М6х16 крепления оси ролика | |
| 17 | 255064-П8 | Заклепка диам 4х9 крепления пластины и скобок к вилке | |
| 18 | 52-1601022 | Крышка люка картера сцепления | |
| 19 | 52-1601260-А | Кронштейн масленки муфты выключения сцепления | |
| 20 | 66-1601015-А2 | Картер сцепления, верхняя часть | |
| 21 | 201287-П8 | Болт М10х38 крепления картера сцепления к блоку | |
| 22 | 11-7562 | Пружина оттяжная муфты (норма упаковки в ящик 5,6 т. шт., 22 кг.) | |
| 23 | 52-1601230 | Гибкий шланг смазки подшипника выключения сцепления в сборе | |
| 24 | 51-1601252 | Корпус масленки подшипника выключения сцепления | |
| 25 | М-7553 | Пружина стопорная крышки масленки | |
| 26 | М-7559 | Крышка масленки | |
| 27 | 53-1601178 | Гайка вилки рычага нажимного диска сцепления регулировочная | |
| 28 | 53-1601105-А | Пружина вилки оттяжного рычага | |
| 29 | 53-1601108 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 30 | 258023-П | Шплинт 2,5х12 | |
| 31 | 53-1601110 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 32 | 53-1601112 | Палец вилки нажимного диска сцепления | |
| 33 | 53-1601095-А | Рычаг оттяжного нажимного диска сцепления | |
| 34 | 53-1601125 | Кожух сцепления | |
| 35 | 53-1601093 | Диск сцепления нажимной | |
| 36 | 51-7572 | Пружина нажимная | |
| 37 | 11-7567 | Шайба изолирующая нажимной пружины | |
| 38 | 53-1601135 | Пластина пружинная фрикционной накладки ведомого диска | |
| 39 | 53-11601130 | Диск сцепления ведомый | |
| 40 | 53-1601138 | Накладка фрикционная ведомого диска сцепления | |
| 41 | 290656-П2 | Болт М8х30 крепления кожуха сцепления к маховику | |
| 42 | М-7580 | Подшипник муфты выключения сцепления | |
| 43 | 52-1601185 | Муфта выключения сцепления | |
| 44 | 66-1601035 | Крышка люка установки зажигания в картере сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
