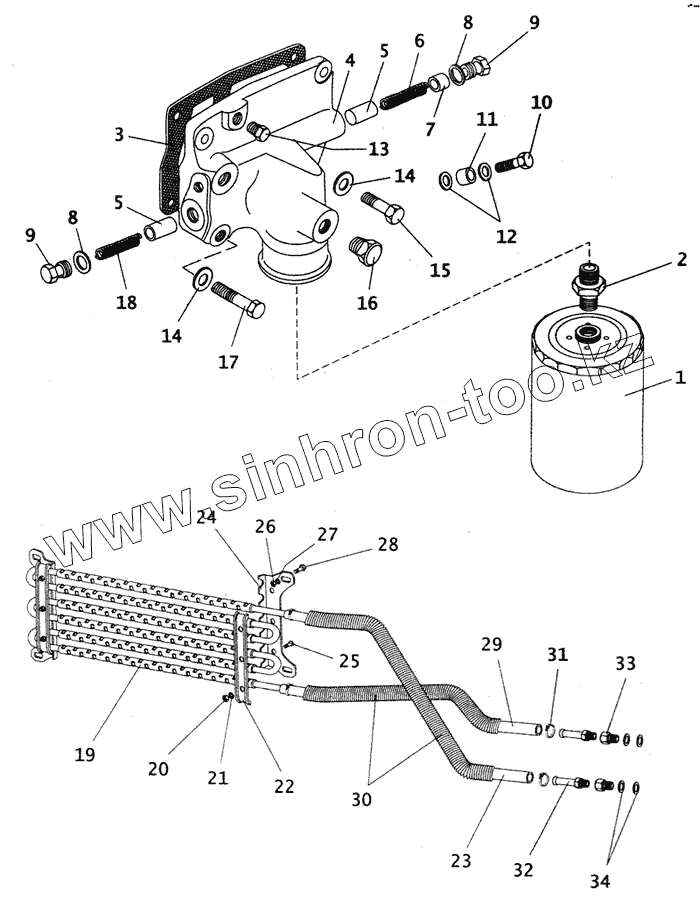

Каталог запасных частей к технике: ПАЗ-4230. Масляный фильтр и масляный радиатор
1
2
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1013010-01 | 3205-1013010-01 | Радиатор масляный в сборе | |
| 245-1017015 | 245-1017015 | Корпус фильтра | |
| 245-1017010-А | 245-1017010-А | Фильтр масляный с корпусом клапанов в сборе | |
| 1 | ФМ009-1012005 | Фильтр (неразборный) | |
| 2 | 245-1017012 | Штуцер | |
| 3 | 50-1404068 | Прокладка | |
| 4 | 245-1017022 | Корпус фильтра | |
| 5 | 50-1404071-А | Клапан | |
| 6 | 50-1404083-А1 | Пружина сливного клапана | |
| 7 | 50-140472 | Пробка | |
| 8 | Д09-035-А | Прокладка | |
| 9 | 50-140475 | Пробка | |
| 10 | Д18-051-А | Болт поворотного угольника | |
| 11 | Д16-111-А | Втулка защитная | |
| 12 | Д18-055-А | Кольцо уплотнительное | |
| 13 | КГ1/4"А.12.016 | Пробка | |
| 14 | 36-1104788-01 | Прокладка | |
| 15 | М10-6gх35.88.35.016 | Болт | |
| 16 | 50-1404077-А | Пробка | |
| 17 | М10-6gх50.88.35.016 | Болт | |
| 18 | 50-1404085-А1 | Пружина сливного клапана | |
| 19 | 3205-1013015-10 | Радиатор масляный | |
| 20 | 250508-П-29 | Гайка М6-6Н | |
| 21 | 252154-П2 | Шайба пружинная 6 | |
| 22 | 3205-1013062 | Кронштейн верхний | |
| 23 | 672-3408186-02 | Шланг сливной средний | |
| 24 | 3205-1013063 | Кронштейн нижний | |
| 25 | 210359-П29 | Болт М6-6gх25 | |
| 26 | 250510-П29 | Гайка М8 | |
| 27 | 252155-П29 | Шайба 8 | |
| 28 | 201452-П29 | Болт М8х12 | |
| 29 | 4230-1013100 | Шланг масляного радиатора | |
| 30 | 672-1013102 | Оболочка защитная шлангов масляного радиатора | |
| 31 | АВА13-20/9С7-W1 | Хомут червячный | |
| 32 | 652Б-1013116 | Штуцер шланга радиатора нижний с трубкой в сборе | |
| 33 | 3205-70-1013089 | Штуцер ввертной | |
| 34 | 3205-70-1013090 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
