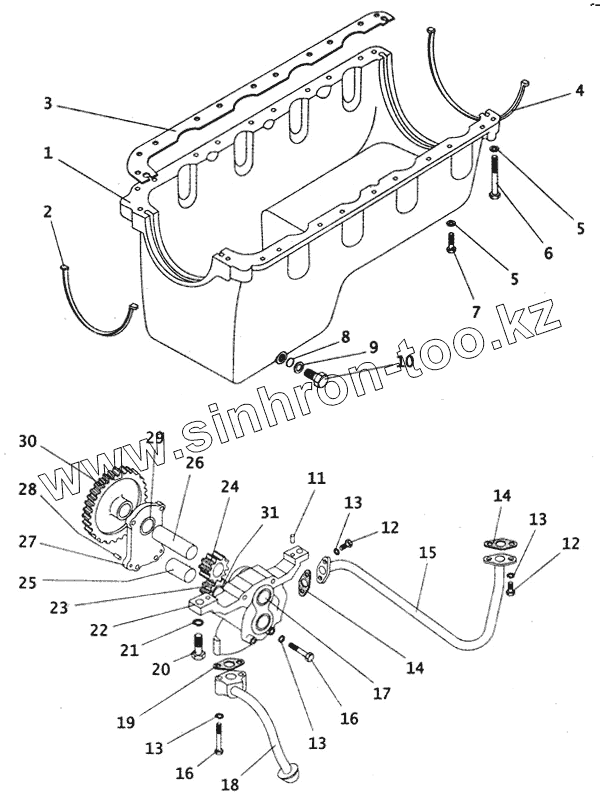

Каталог запасных частей к технике: ПАЗ-4230. Масляный картер, приемник масляного насоса, масляный насос
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
13
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1403020 | 240-1403020 | Корпус в сборе | |
| 240-1401010-А | 240-1401010-А | Картер масляный в сборе | |
| 245-1403010 | 245-1403010 | Насос масляный в сборе | |
| 240-1403150 | 240-1403150 | Крышка в сборе | |
| 1 | 240-1401015-А2 | Картер масляный | |
| 2 | 240-1401059-А | Уплотнение переднее | |
| 3 | 50-1401063-В1 | Прокладка | |
| 4 | 240-1401065-А | Уплотнение заднее | |
| 5 | 50-1401067 | Шайба | |
| 6 | М8-6gх55.88.35.019 | Болт | |
| 7 | М8-6gх25.88.35.019 | Болт | |
| 8 | 016-021-30-2-1 | Кольцо | |
| 9 | 240-1401168 | Шайба | |
| 10 | 50-1401166-А1 | Пробка | |
| 11 | 240-1002044 | Штифт | |
| 12 | М8-6gх20.88.35 | Болт | |
| 13 | 8Т.65Г.06 | Шайба | |
| 14 | 50-1403033 | Прокладка | |
| 15 | 50-1403015-А | Патрубок | |
| 16 | М8-6gх50.88.35 | Болт | |
| 17 | А57.03.027-А/50-1403019 | Втулка | |
| 18 | 240-1402010-А3 | Маслоприемник | |
| 19 | 50-1402053 | Прокладка | |
| 20 | М12-6gх35.88.35.019 | Болт | |
| 21 | 12ОТ.65Г.06 | Шайба | |
| 22 | 240-1403025 | Корпус | |
| 23 | 50-1403115-Б | Шестерня | |
| 24 | 50-1403075-Г | Шестерня | |
| 25 | 50-1403125-Б | Палец | |
| 26 | 50-1403052-В | Валик | |
| 27 | 240-1403155 | Крышка | |
| 28 | 50-1403233 | Штифт | |
| 29 | А57.03.026-А/50-1403019 | Втулка | |
| 30 | 245-1403228 | Шестерня | |
| 31 | А57.03.028-А | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
