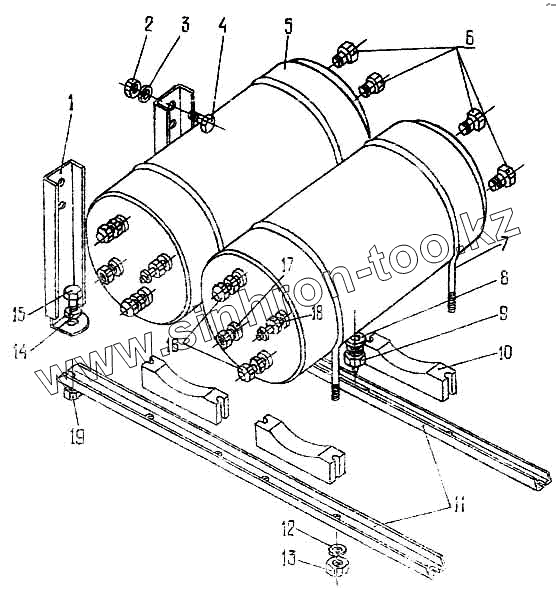

Каталог запасных частей к технике: ПАЗ-3205-110. Установка воздушных баллонов
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-3511203 | 3205-3511203 | Болт крепления воздухоосушителя | |
| 3205-3511098 | 3205-3511098 | Штуцер ввертный | |
| 3205-3511204 | 3205-3511204 | Штуцер ввертный | |
| 3205-6505108 | 3205-6505108 | Штуцер | |
| 672-3552052-10 | 672-3552052-10 | Шланг соединительной трубки крана управления дверьми к механизму открывания дверей | |
| 252037-П29 | 252037-П29 | Шайба 6 | |
| 252135-П29 | 252135-П29 | Шайба 8 | |
| 252134-П29 | 252134-П29 | Шайба 6 | |
| 252138-П29 | 252138-П29 | Шайба 6 | |
| 3205-3513086 | 3205-3513086 | Хомут крепления баллона | |
| 53-3553010 | 53-3553010 | Фильтр крана управления дверьми в сборе | |
| 3205-3505024 | 3205-3505024 | Прокладка штуцера | |
| 672-3506013 | 672-3506013 | Прокладка | |
| 3205-3513050 | 3205-3513050 | Пробка | |
| 3205-3512090 | 3205-3512090 | Кронштейн крепления воздушного фильтра | |
| 5256-6518004-10 | 5256-6518004-10 | Кольцо уплотнительное | |
| ММ124Д | ММ124Д | Датчик аварийного давления воздуха (допускается замена) | |
| 250508-П29 | 250508-П29 | Гайка М6 | |
| 9У8.939.001 | 9У8.939.001 | Гайка | |
| 1А-6277 | 1А-6277 | Воздухоосушитель в сборе | |
| 9У8.907.002 | 9У8.907.002 | Винт | |
| 3205-3511111 | 3205-3511111 | Баллон регенерационный | |
| 3205-3513084-20 | 3205-3513084-20 | Прокладка баллона | |
| 1 | 3205-3513080 | Кронштейн крепления баллонов | |
| 2 | 250512-П29 | Гайка М10 | |
| 3 | 252138-П29 | Шайба 6 | |
| 4 | 201495-П29 | Болт М10х20 | |
| 5 | 3205-3513015-20 | Баллон воздушный | |
| 6 | 3205-3513050 | Пробка | |
| 7 | 3205-3513086 | Хомут крепления баллона | |
| 8 | 3205-3505024 | Прокладка штуцера | |
| 9 | 3205-3515070 | Клапан сброса конденсата | |
| 10 | 3205-3513084 | Прокладка воздушного баллона | |
| 11 | 3205-3513012 | Балка крепления ресивера горизонтальная | |
| 13 | 250508-П29 | Гайка М6 | |
| 14 | 252038-П29 | Шайба 8 | |
| 15 | 201418-П29 | Болт М6х16 | |
| 16 | 3205-3552192 | Проходник ввертный | |
| 17 | 3205-3513051 | Штуцер | |
| 18 | 27023829 | Датчик аварийного давления воздуха |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
