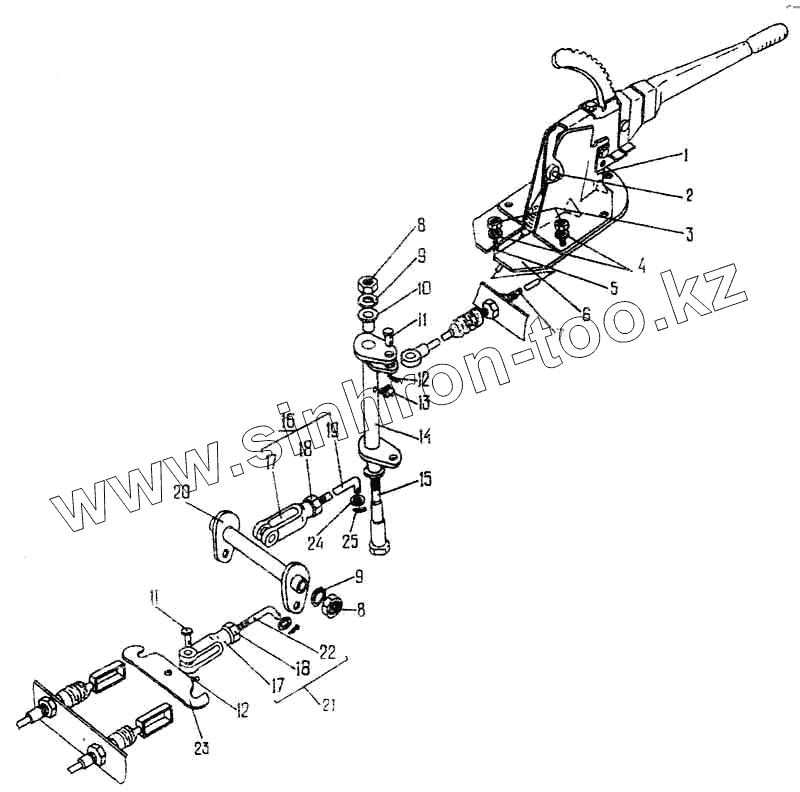

Каталог запасных частей к технике: ПАЗ-3205-110. Стояночный тормоз
1
2
3
4
5
6
7
8
8
9
9
10
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252154-П29 | 252154-П29 | Шайба 6 | |
| 201418-П29 | 201418-П29 | Болт М6х16 | |
| 252135-П29 | 252135-П29 | Шайба 8 | |
| 3205-3506038 | 3205-3506038 | Хомут крепления трубок | |
| 51-1106175 | 51-1106175 | Пружина акселератора (норма упаковки 1 т. шт., 21 кг.) | |
| 3205-3508254 | 3205-3508254 | Палец | |
| 3205-3508014 | 3205-3508014 | Кронштейн пружины | |
| 250510-П29 | 250510-П29 | Гайка М8 | |
| 3205-3552130 | 3205-3552130 | Втулка | |
| 1 | 33078-3508015 | Рычаг стояночного тормоза а сборе | |
| 2 | 3205-3508015-10 | Штифт | |
| 3 | 250508-П29 | Гайка М6 | |
| 4 | 252037-П29 | Шайба 6 | |
| 5 | 201422-П29 | Болт М6х25 крепления рычага переднего валика акселератора | |
| 6 | 33078-5107026 | Крышка люка | |
| 7 | 3205-3508168 | Трос привода стояночного тормоза передний | |
| 8 | 250561-П29 | Гайка М16х1,5 | |
| 9 | 252139-П29 | Шайба 16 | |
| 10 | 3205-3504125 | Втулка оси педали | |
| 12 | 258039-П29 | Шплинт 3,2х20 | |
| 13 | 2.345Ц6ХР | Масленка | |
| 14 | 3205-3508120-10 | Рычаг стояночного тормоза № 1 | |
| 15 | 3205-3504110 | Ось педали тормоза | |
| 16 | 3205-3508139 | Тяга № 2 в оборе | |
| 17 | 63-3508045 | Вилка | |
| 18 | 250512-П29 | Гайка М10 | |
| 19 | 3205-3508140 | Тяга № 2 | |
| 20 | 3205-3508126 | Рычаг стояночного тормоза № 2 | |
| 21 | 3205-3508141 | Тяга №3 в сборе | |
| 22 | 3205-3508142 | Тяга № 3 | |
| 23 | 3205-3508130 | Уравнитель | |
| 24 | 258025-П29 | Шплинт 2,5х20 | |
| 25 | 252006-П29 | Шайба 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
