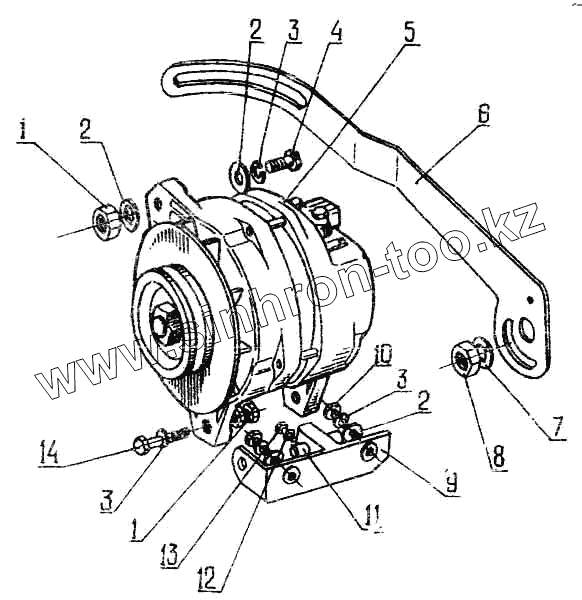

Каталог запасных частей к технике: ПАЗ-3205-110. Генератор
1
1
2
2
2
3
3
3
4
5
6
7
8
9
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201501-П29 | 201501-П29 | Болт М10х35 крепления отстойника | |
| 201505-П29 | 201505-П29 | Болт 10х45 | |
| В6-180603 К1С9Ш1 | В6-180603 К1С9Ш1 | Подшипник генератора задний | |
| В6-1180304 КС9 | В6-1180304 КС9 | Подшипник генератора передний | |
| 1 | 250512-П29 | Гайка М10 | |
| 2 | 252006-П29 | Шайба 10 | |
| 3 | 252136-П29 | Шайба 10 пружинная | |
| 4 | 201507-П29 | Болт М10х50 | |
| 5 | 291.3771 | Генератор | |
| 6 | 3205-3701013 | Планка генератора установочная | |
| 7 | 252137-П29 | Шайба 6 | |
| 8 | 250515-П29 | Гайка М12х1,25 | |
| 9 | 66-3701030-30 | Кронштейн генератора | |
| 11 | 3205-3701020 | Палец генератора установочный | |
| 12 | 200263-П29 | Болт М8х35 | |
| 13 | 252135-П29 | Шайба 8 |
