Каталог запасных частей к технике: МТЗ Ш-353М. Гидроцилиндр Ш353М-3407040-А, Ш353М-3407040-А-01

Тип техники

Марка

Модель

Схема

Ш353М-3407040-А

Ш353М-3407040-А-01

1

2

3

4

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

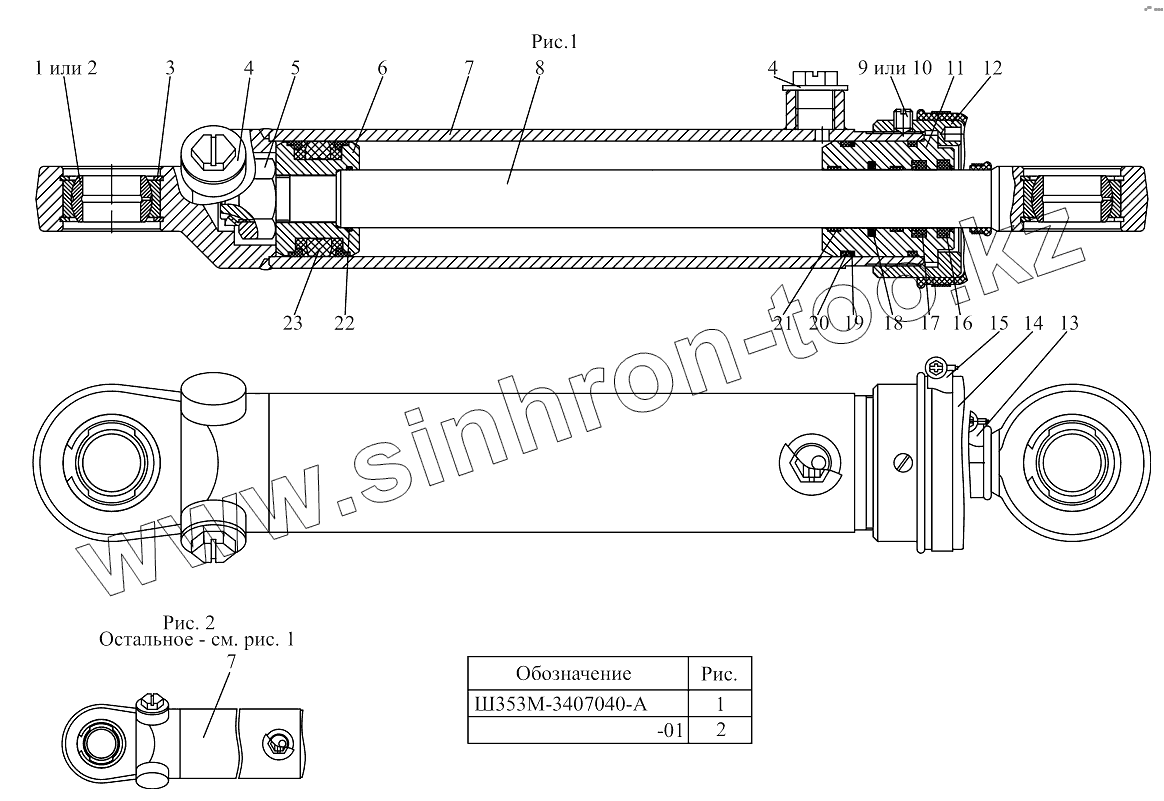

Позиция на иллюстрации	Заводской номер детали		Название детали
Ш353М-3407040-А	Ш353М-3407040-А		Гидроцилиндр
Ш353М-3407040-А-01	Ш353М-3407040-А-01		Гидроцилиндр
Ш353М-3407045-01	Ш353М-3407045-01		Корпус цилиндра
1	ШС-25		Подшипник
2	ШСП-25		Подшипник
3	КольцоС42		Кольцо С 42
4	Ц50-3405229		Пробка
5	Ц50-3405222		Гайка
6	Ц50-3405223-Б		Поршень
7	Ш353М-3407045		Корпус цилиндра
8	Ц50-3405221-Б		Шток
9	ВинтА.М8-6gх10.45Н.40Х.05		Винт А.М8-6gх10.45Н.40Х.05
10	ВинтА.М8-6gх10.45Н.40Х.05		Винт А.М8-6gх10.45Н.40Х.05
11	Ц50-3405218-Б		Крышка передняя
12	Ц50-3405224		Гайка
13	TORRO25-40/971		Хомут
14	Ш353М-3407016		Чехол
15	TORRO70-90/971		Хомут
16	24004792PU625-33,6-6,5		Манжета штока
17	24223269T2025-33-5,7		Уплотнение штока
18	24223123OMS-MR25-32,3-3		Уплотнение штока
19	Ц50-3405228		Кольцо защитное
20	Кольцо045-050-30-2-2		Кольцо
21	24226044SB25-28-5,5		Направляющая штока
22	Кольцо025-028-19-2-2		Кольцо 025-028-19-2-2
23	24251797L4350-34-20,5		Уплотнение поршня

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
