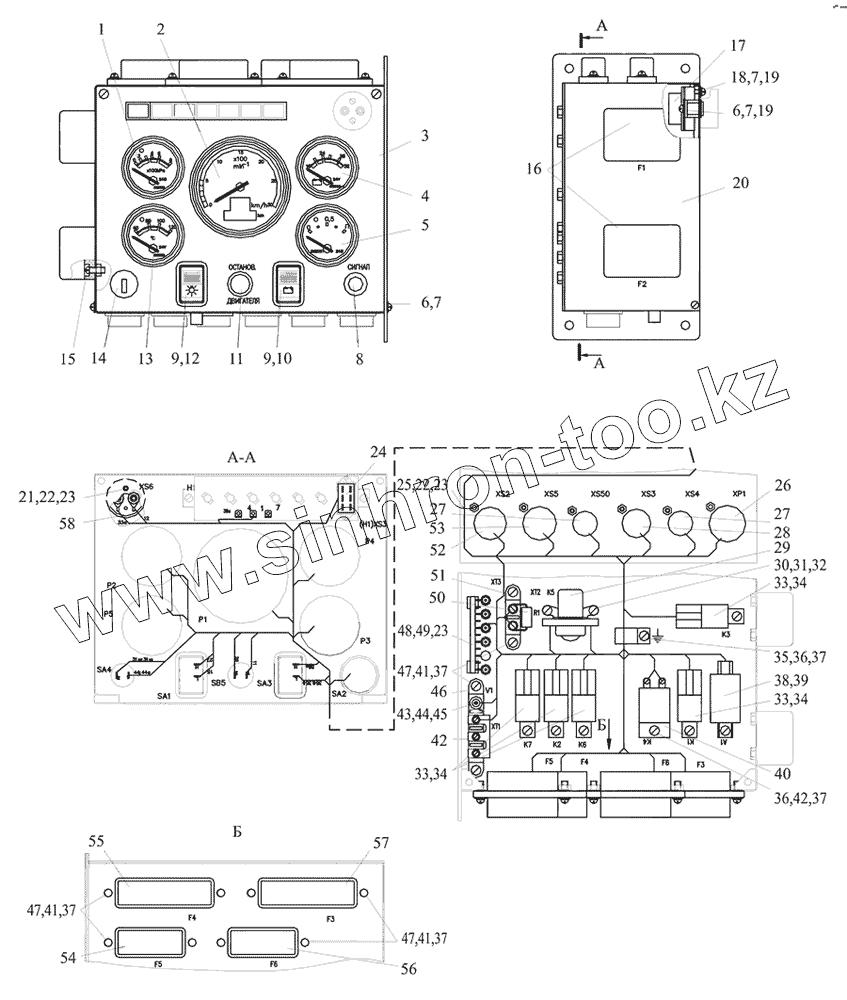

Каталог запасных частей к технике: МТЗ МР-40-01. Пульт управления и защиты
МР40-3805010
1
2
3
4
5
6
6
7
7
7
8
9
9
10
11
12
13
15
16
17
18
19
19
20
21
22
22
23
23
23
24
25
26
27
27
28
29
30
31
32
33
33
33
34
34
34
35
36
36
37
37
37
37
37
38
39
40
41
41
41
42
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-3805010 | МР40-3805010 | Пульт управления и защиты | |
| 1 | ЭИ 8059 | Прибор указателя давления | |
| 2 | ИБКС.76.00.000-01 | Тахоспидометр ЭТСМ-41-1 | |
| 3 | МР40-3805040 | Панель | |
| 4 | ЭИ 8006-1 (Р2) | Указатель напряжения | |
| 5 | ЭИ 8057 (Р5) | Прибор уровня топлива | |
| 6 | В.М4-6gх2.58.019 | Винт | |
| 7 | С 4.01.019 | Шайба | |
| 8 | ВК12-1 | Выключатель | |
| 9 | 80-3801021 | Гнездо выключателя | |
| 10 | П150М-14.48 | Переключатель | |
| 11 | К-1 -2 | Кнопка | |
| 12 | П147М-04.29 | Переключатель | |
| 13 | ЭИ 8058 | Прибор указателя температуры | |
| 15 | В.М6-6gх20.58.019 | Винт | |
| 16 | 11.3722 | Блок предохранителей | |
| 17 | БКЛ.3803-32 | Блок контрольных ламп | |
| 18 | В.М4-6gх16.58.019 | Винт | |
| 19 | Шайба 4 | Шайба | |
| 20 | МР40-38050020 | Корпус | |
| 21 | В.М3-6gх25.46.019 | Винт | |
| 22 | М3-6Н.6.019 | Гайка | |
| 23 | Шайба 3Т | Шайба | |
| 24 | 602606 | Колодка гнездовая | |
| 25 | В.М3-6gх14.46.019 | Винт | |
| 26 | 2РТТ36Б5Ш18В | Вилка | |
| 27 | 2РМДТ24Б10Г5В1В | Розетка | |
| 28 | 2РМД Т27Б19Г5В1В | Розетка | |
| 29 | КМ-50Д-В КМ-50Д-ВТУ | Контактор | |
| 30 | В.М4-6gх10.58.019 | Винт | |
| 31 | М4-6Н.6.019 | Гайка | |
| 32 | Шайба 4 | Шайба | |
| 33 | 607605 | Колодка гнездовая | |
| 34 | 901.3747 | Реле | |
| 35 | 52.98.710-09 | Хомутик | |
| 36 | В.М6-6gх12.58.019 | Винт | |
| 37 | 6Т | Шайба | |
| 38 | 602207 | Колодка гнездовая | |
| 39 | МУСН-03 | Блок свечей накаливания | |
| 40 | 731.3747 | Реле | |
| 41 | С 6.01.019 | Шайба | |
| 42 | МР40-3805027 | Шина | |
| 43 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 44 | 5Т | Шайба | |
| 45 | КД 202Д УЖ3.362.035ТУ | Диод | |
| 46 | П16.3723 | Панель | |
| 47 | В.М6-6gх18.58.019 | Винт | |
| 48 | МР40-3805065 | Плата | |
| 49 | В.М3-6gх10.46.019 | Винт | |
| 50 | С2-23-2.0-430 | Резистор | |
| 51 | П16.3723 | Панель | |
| 52 | 2РТТ32Б12Г16В | Розетка | |
| 53 | 2РМДТ 33Б7Г9В1В | Розетка | |
| 54 | БП-7 | Блок предохранителей | |
| 55 | БП-4 | Блок предохранителей | |
| 56 | БП-5 | Блок предохранителей | |
| 57 | БП-1 | Блок предохранителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
