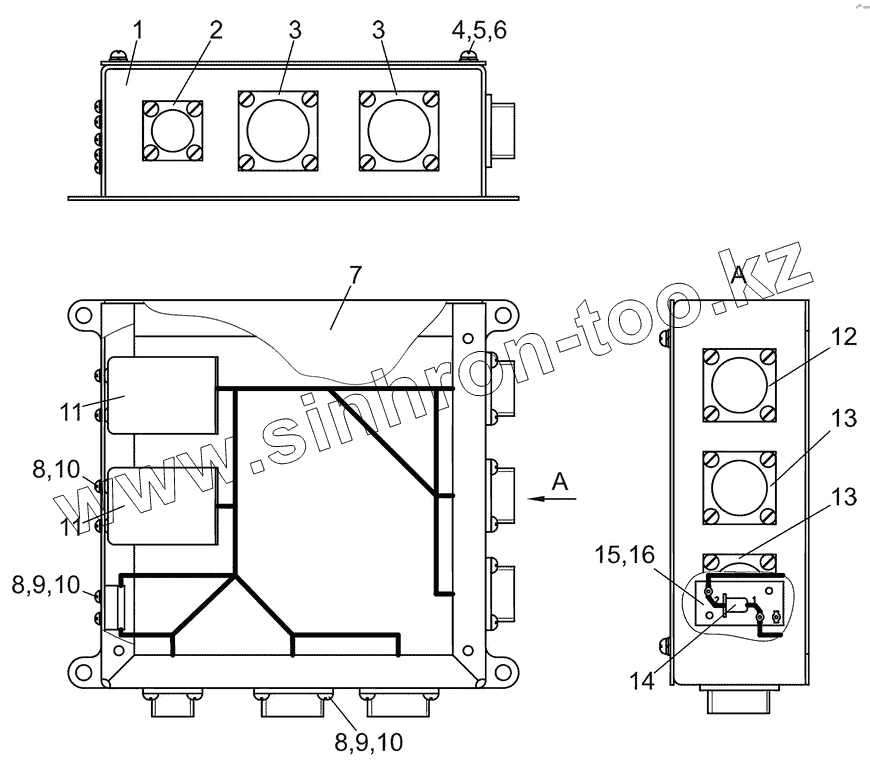

Каталог запасных частей к технике: МТЗ МР-40-01. Блок коммутации
МР40-3831020
1
2
3
3
4
5
6
7
8
8
8
9
9
10
10
10
11
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МР40-3831020 | МР40-3831020 | Блок коммутации | |
| 1 | МР40-3831030 | Коробка | |
| 2 | 2РМДТ18Б4Г5В1В | Розетка | |
| 3 | 2РМДТ27Б19Г5В1В | Розетка | |
| 4 | В.М4-6gх12.58.019 | Винт | |
| 5 | С4.01.019 | Шайба | |
| 6 | 4598166023 | Шайба 4 | |
| 7 | МР40-3831040 | Крышка | |
| 8 | В.М3-6gх16.58.019 | Винт | |
| 9 | М3-6Н.6.019 | Гайка | |
| 10 | 4598166042 | Шайба 3Т | |
| 11 | ТКЕ54ПД1 | Реле | |
| 12 | 2РМДТ24Б10Ш5В1В | Вилка | |
| 13 | 2РМДТ24Б10Г5В1В | Розетка | |
| 14 | Д237Б ТР3.362.021ТУ | Диод | |
| 15 | 354-3831220 | Плата | |
| 16 | 354-3831202 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
