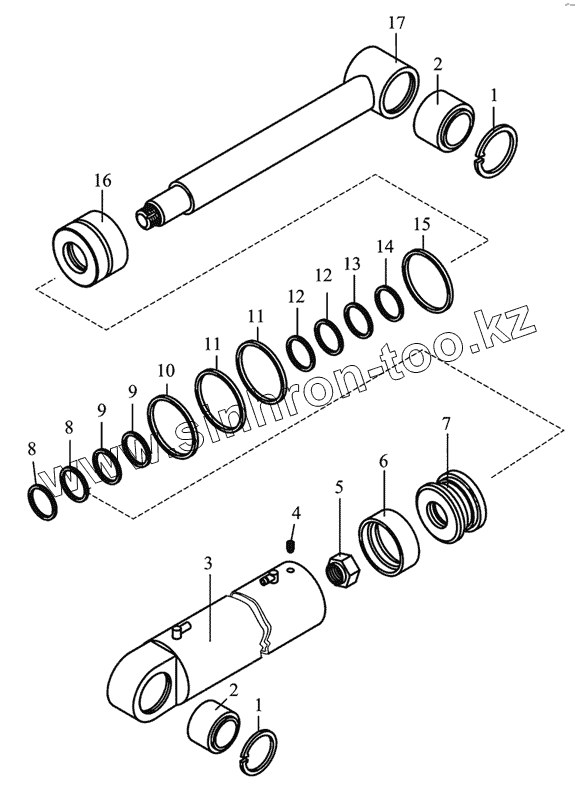

Каталог запасных частей к технике: МТЗ МР-40-01. Гидроцилиндр
ГМ42-4510000-01
1
1
2
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42-4510000-01 | ГМ42-4510000-01 | Гидроцилиндр | |
| 1 | С75 | Кольцо | |
| 2 | ШС50 | Подшипник | |
| 3 | ГМ42-4512100-02 | Цилиндр | |
| 4 | М8-6gх12.14Н | Винт | |
| 5 | УГЦ140.004.005 | Гайка | |
| 6 | DВМ 393295 | Уплотнение поршневое | |
| 7 | ГГЦ100.020..002 | Поршень | |
| 8 | УК3.1-04 | Кольцо защитное | |
| 9 | 050-060-58 | Кольцо | |
| 10 | УК3.1-19 | Кольцо защитное | |
| 11 | 090-100-58 | Кольцо | |
| 12 | I/DWR 63 | Кольцо опорное | |
| 13 | ЕU 6373 | Манжета | |
| 14 | WRМ 248279/Р | Грязесъемник | |
| 15 | УГЦ100.000.006 | Кольцо | |
| 16 | ГГЦ100.020.001 | Букса | |
| 17 | ГМ42-4512200-02 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
