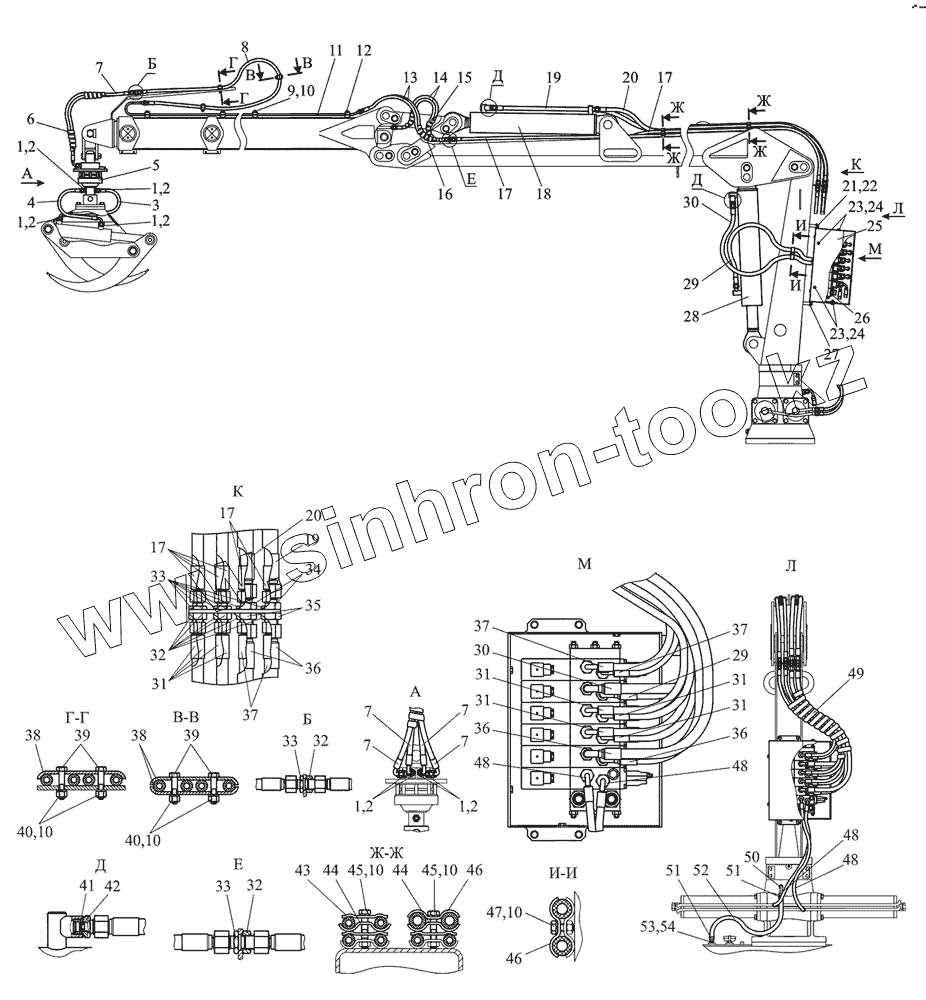

Каталог запасных частей к технике: МТЗ МР-40-01. Гидрооборудование манипулятора
ГМ42Т-4500050
1
1
1
1
1
1
2
2
2
2
2
2
3
4
5
6
7
7
7
7
7
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
17
17
17
18
19
19
20
20
21
22
23
23
24
24
25
26
27
28
29
29
30
30
31
31
31
31
31
32
32
32
33
33
33
34
35
36
36
36
37
37
37
38
38
39
39
40
40
41
42
43
44
44
45
45
46
46
47
48
48
48
48
49
50
51
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42Т-4500050 | ГМ42Т-4500050 | Гидрооборудование манипулятора | |
| 1 | ГМ42-4500012 | Штуцер | |
| 2 | Ф80-3407114 | Шайба | |
| 3 | ГМ42-4513020-01 | Рукав высокого давления | |
| 4 | ГМ42-4513020 | Рукав высокого давления | |
| 5 | МTR-30 | Ротатор | |
| 6 | SSК50 | Оплетка | |
| 7 | ГМ42-4513060 | Рукав высокого давления | |
| 8 | ГМ42Т-4513025-02 | Рукав высокого давления | |
| 9 | М8-6gх25.88.35.019 | Болт | |
| 10 | 4598166046 | Шайба 8Т | |
| 11 | ГМ42Т-4501030 | Трубопровод | |
| 12 | ГМ42Т-4501011 | Колодка | |
| 13 | ГМ42Т-4513025-03 | Рукав высокого давления | |
| 14 | ГМ42Т-4513025 | Рукав высокого давления | |
| 15 | SSК30 | Оплетка | |
| 16 | SSК50 | Оплетка | |
| 17 | ГМ42-4513010-01 | Рукав высокого давления | |
| 18 | ГМ42-4511000-01 | Гидроцилиндр | |
| 19 | ГМ42-4513030 | Рукав высокого давления | |
| 20 | ГМ42-4513130 | Рукав высокого давления | |
| 21 | М10-6gx20.88.35.019 | Болт | |
| 22 | 4598166067 | Шайба 10ОТ | |
| 23 | М6-6gх20.88.35.019 | Болт | |
| 24 | 4598166045 | Шайба 6Т | |
| 25 | ГМ42Т-4500040 | Кожух | |
| 26 | ГМ42Т-4500025 | Распределитель | |
| 27 | ГМ42-4500030 | Кронштейн | |
| 28 | ГМ42-4510000-01 | Гидроцилиндр | |
| 29 | ГМ42Т-4513040-01 | Рукав высокого давления | |
| 30 | ГМ42Т-4513040-02 | Рукав высокого давления | |
| 31 | ГМ42Т-4513020-01 | Рукав высокого давления | |
| 32 | ГМ42-4500008 | Гайка | |
| 33 | ГМ42-4500018 | Штуцер | |
| 34 | ГМ42-4500019 | Штуцер | |
| 35 | ГМ42-4500011 | Гайка | |
| 36 | ГМ42Т-4513040 | Рукав высокого давления | |
| 37 | ГМ42Т-4513020 | Рукав высокого давления | |
| 38 | ГМ50-0000026 | Скоба | |
| 39 | М8-6gх35.88.35.019 | Болт | |
| 40 | М8-6Н.6.019 | Гайка | |
| 41 | 019-023-25-2-2 | Кольцо | |
| 42 | У459.029.000-05 | Штуцер с дросселем | |
| 43 | 70-3407146 | Планка | |
| 44 | ГМ42-4505000 | Кронштейн | |
| 45 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 46 | Д-579.04.00-04 | Скоба | |
| 47 | М8-6gх20.88.35.019 | Болт | |
| 48 | ГМ42Т-4513020-02 | Рукав высокого давления | |
| 49 | SSК80 | Оплетка | |
| 50 | ГМ42-4506000 | Трубопровод | |
| 51 | 12-22/971 | Хомут NORМА ТОRRО | |
| 52 | ГМ42-4500032 | Рукав | |
| 53 | ГМ42Т-4500012 | Переходник | |
| 54 | 011-014-19-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
