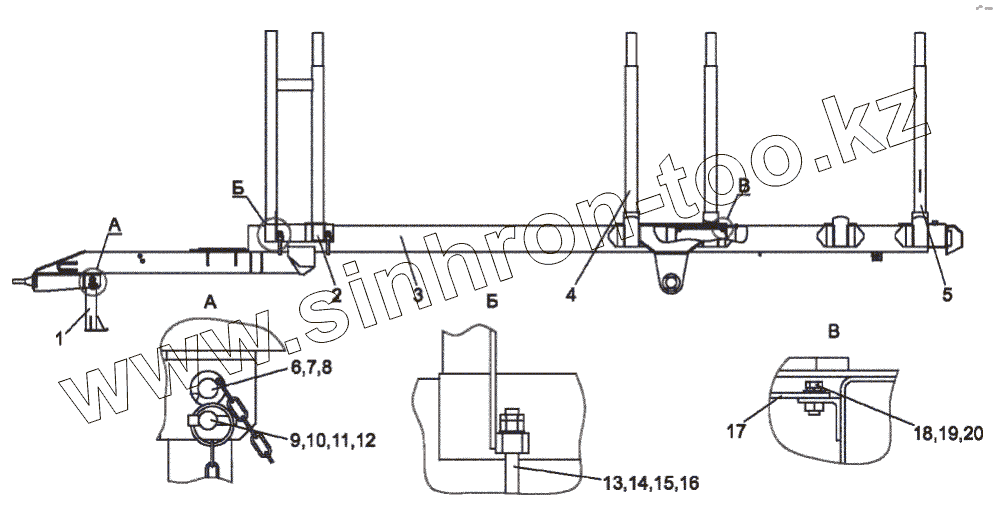

Каталог запасных частей к технике: МТЗ МПТ-461.1. ПЛ9-0100200 Рама
ПЛ9-0100200
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПЛ9-0100200 | ПЛ9-0100200 | Рама | |
| 1 | ПЛ9-0700000 | Опора | |
| 2 | ПЛ9-0100220 | Решетка | |
| 3 | ПЛ9-0100210 | Рама сварная | |
| 4 | ПЛ9-0300000 | Стойка | |
| 5 | ПЛ9-0300000-01 | Стойка | |
| 6 | С24.01.019 | Шайба | |
| 7 | Ось 12-25h12x115.35 Ц9хр | Ось 12-25h12x115.35 Ц9хр | |
| 8 | Шплинт 5х36.019 | Шплинт 5х36.019 | |
| 9 | А61.03.001-02 | Палец | |
| 10 | А61.05.001 | Кольцо | |
| 11 | А61.05.002 | Чека | |
| 12 | А61.08.001 | Цепочка | |
| 13 | ПЛ9-0000001 | Стремянка | |
| 14 | ПЛ9-0000002 | Гайка | |
| 15 | ПЛ9-0000002-01 | Гайка | |
| 16 | С20.01.019 | Шайба | |
| 17 | ПЛ9-0000012 | Лист | |
| 18 | М10-6gx25.88.35.019 | Болт | |
| 19 | С10.01.019 | Шайба | |
| 20 | 4598166027 | Шайба 10Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
