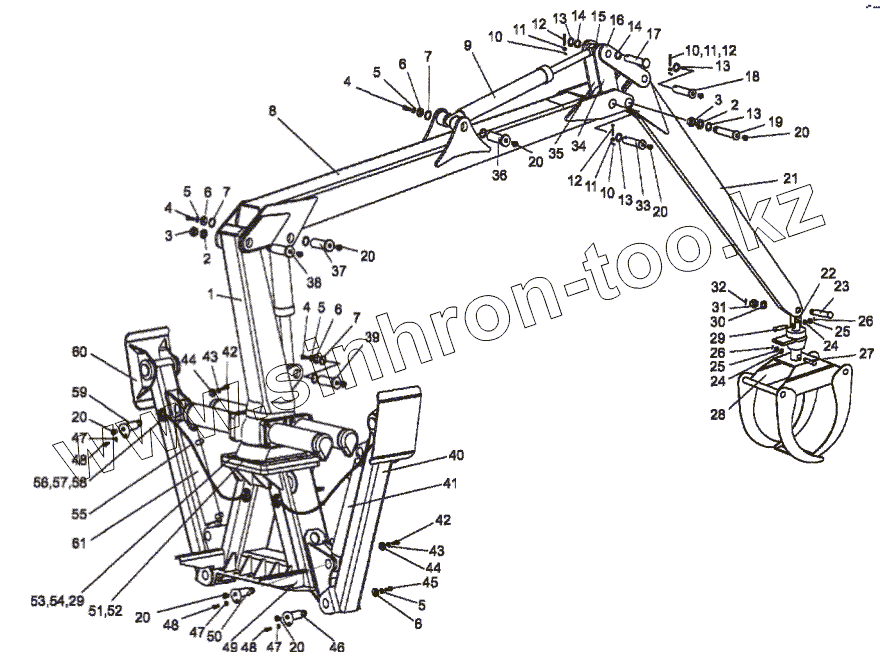

Каталог запасных частей к технике: МТЗ МПТ-461.1. ГМ42-0000000 Гидроманипулятор
ГМ42-0000000
1
2
2
3
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
13
14
14
15
16
17
18
19
20
20
20
20
20
20
20
21
22
23
24
24
25
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
47
47
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42-0000000 | ГМ42-0000000 | Гидроманипулятор | |
| 1 | ГМ42Т-0700000 | Устройство поворотное | |
| 2 | ГМ42-0000011 | Шайба | |
| 3 | М42х2-6Н.05.0115 | Гайка | |
| 4 | М20х1,5-6gх40.109.40Х.0115 | Болт М20х1,5-6gх40.109.40Х.0115 | |
| 5 | 4598166072 | Шайба 20ОТ | |
| 6 | ГМ42-0000009 | Шайба | |
| 7 | ГМ42-0000014 | Втулка | |
| 8 | ГМ42-0300000 | Стрела | |
| 9 | ГМ42-4500000 | Гидросистема | |
| 10 | Шплинт 4х30.0115 | Шплинт 4х30.0115 | |
| 11 | С16.01.019 | Шайба | |
| 12 | Ось 6-16d11x95.45.Ц15Хр | Ось 6-16d11x95.45.Ц15Хр | |
| 13 | ГМ42-0000018 | Шайба регулировочная | |
| 14 | ГМ42-0000014-01 | Втулка | |
| 15 | ГМ42-0600000-01 | Тяга | |
| 16 | ГМ42-0600000-01 | Тяга | |
| 17 | ГМ42-0000002 | Палец | |
| 18 | ГМ42-0000001-01 | Палец | |
| 19 | ГМ42-2500000-01 | Палец | |
| 20 | Масленка 1.2 Ц6 | Масленка 1.2 Ц6 | |
| 21 | ГМ42-1100000 | Рукоять | |
| 22 | ГМ42-1000000 | Серьга | |
| 23 | ГМ42-0000005 | Палец | |
| 24 | Шайбы С20.01.019 | Шайбы С20.01.019 | |
| 25 | М20-6Н.6.0115 | Гайка | |
| 26 | Шплинт 4х40.0115 | Шплинт 4х40.0115 | |
| 27 | ГМ42-0000007-01 | Палец | |
| 28 | ГМ42-0800000 | Захват | |
| 29 | ГМ42-0000007 | Палец | |
| 30 | С24.01.019 | Шайба | |
| 31 | М24-6Н.6.0115 | Гайка | |
| 32 | Шплинт 5х45.0115 | Шплинт 5х45.0115 | |
| 33 | ГМ42-0000001 | Палец | |
| 34 | ГМ42-0500000 | Тяга | |
| 35 | ГМ42-0500000-01 | Тяга | |
| 36 | ГМ42-2600000-02 | Палец | |
| 37 | ГМ42-2600000-01 | Палец | |
| 38 | ГМ42-2500000-02 | Палец | |
| 39 | ГМ42-2600000 | Палец | |
| 40 | ГМ42-5002000 | Опора выносная | |
| 41 | ГМ42-5003000-01 | Гидроцилиндр | |
| 42 | М16х1,5-6gх25.88.35.019 | Болт М16х1,5-6gх25.88.35.019 | |
| 43 | 4598166070 | Шайба 16ОТ | |
| 44 | ГМ42-0000012 | Шайба | |
| 45 | М20х1,5-6gх40.88.35.019 | Болт | |
| 46 | ГМ42-5000015 | Палец | |
| 47 | 4598166068 | Шайба 12ОТ | |
| 48 | М12-6gх20.88.35.019 | Болт ГОСТ 7796-70 | |
| 49 | ГМ42-5001000 | Основание | |
| 50 | ГМ42-5000020-01 | Палец | |
| 51 | М24х2-6gх75.109.40Х.0115 | Болт | |
| 52 | 4598166054 | Шайба 24Т | |
| 53 | МР40-4512012-01 | Болт | |
| 54 | МР40-4500006 | Гайка | |
| 55 | ПРТ-10 21 200-01 | Трос страховочный ПРТ-10 21 200-01 | |
| 56 | А 61.05.100 | Чека | |
| 57 | А.61.03.001-02 | Палец | |
| 58 | А61.03.002 | Кольцо | |
| 59 | ГМ42-5000020 | Палец | |
| 60 | ГМ42-5002000-01 | Опора выносная | |
| 61 | ГМ42-5003000 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
