Каталог запасных частей к технике: МТЗ МПТ-461.1. ГМ42-0700000 Устройство поворотное

Тип техники

Марка

Модель

Схема

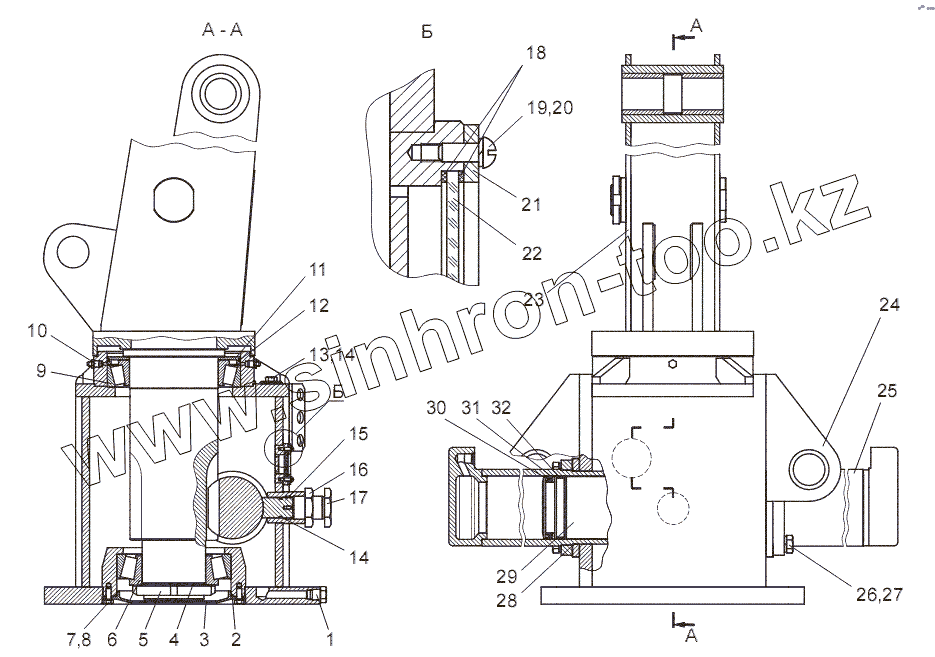

ГМ42-0700000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
ГМ42-0700000	ГМ42-0700000		Устройство поворотное
1	У459.007-02		Пробка
2	Кольцо 180-185-36-2-2		Кольцо 180-185-36-2-2
3	ГМ42-0700007		Крышка
4	Н95.01.019		Шайба
5	ГМ42-0700006		Гайка
6	7520		Подшипник 7520
7	М8-6gx20.46.0115		Болт М8-6gx20.46.0115
8	4598166046		Шайба 8Т
9	2007128		Подшипник 2007128
10	Масленка 1.2.Ц6		Масленка 1.2.Ц6
11	ГМ42-0700008		Стакан
12	Кольцо 205-210-36-2-2		Кольцо 205-210-36-2-2
13	У459.034-01		Заглушка
14	Кольцо 027-032-30-2-2		Кольцо 027-032-30-2-2
15	ГМ42-0700004		Упор
16	ГМ42-0700013		Гайка
17	ГМ42-0700012		Болт
18	Кольцо 040-045-30-2-2		Кольцо 040-045-30-2-2
19	Винт ВМ5-6gx10.48.0115		Винт ВМ5-6gx10.48.0115
20	4598166044		Шайба 5Т
21	ДУ-35.03.01.10.014		Фланец
22	ДУ-35.03.01.10.015		Стекло
23	ГМ42-0702000		Колонна
24	ГМ42-0703000		Корпус
25	ГМ42-0701000		Гильза
26	М16х1,5-6gx40.109.40Х.0115		Болт М16х1,5-6gx40.109.40Х.0115
27	4598166069		Шайба 14 ОТ
28	Кольцо 115-120-25-2-2		Кольцо 115-120-25-2-2
29	ГМ42-0700003-02		Шток-рейка
30	Манжета 1-100х80-6		Манжета 1-100х80-6
31	УКЗ.1-18		Кольцо защитное
32	КОП 3-62		Кольцо опорное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
