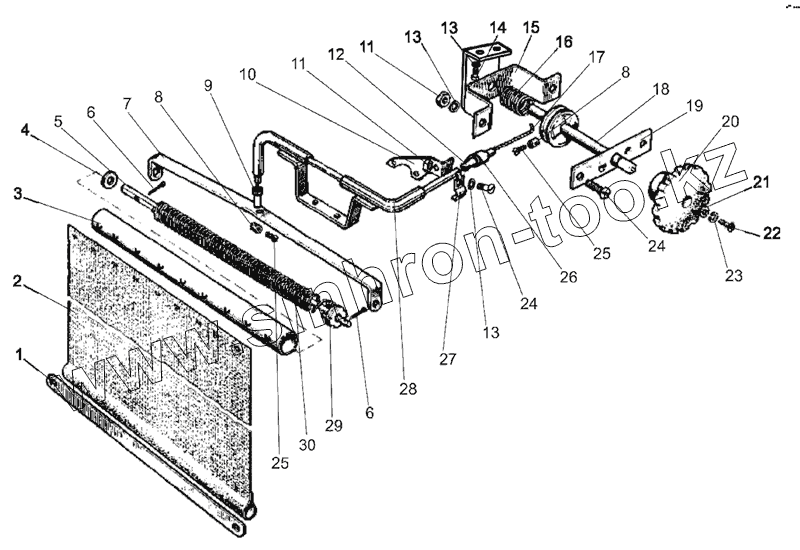

Каталог запасных частей к технике: МТЗ МЛПТ-354М. Управление шторкой, шторка
70-1310010-А
МЛ127-1310010
1
2
3
4
5
6
6
7
8
8
9
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1310010-А | 70-1310010-А | Шторка | |
| МЛ127-1310010 | МЛ127-1310010 | Управление шторкой | |
| 1 | 70-1310016 | Планка | |
| 2 | А09.01.001 | Шторка | |
| 3 | А09.01.015 | Барабан | |
| 4 | С6.01.019 | Шайба | |
| 5 | А09.01.004 | Стержень | |
| 6 | 2x12.019 | Шплинт | |
| 7 | 70-1310013-А | Планка | |
| 8 | 70-1310441 | Фиксатор | |
| 9 | 354-1310002 | Болт | |
| 10 | 85-1310001 | Кронштейн | |
| 11 | М6-6Н.6.019 | Гайка | |
| 12 | 70-1310007 | Оболочка троса | |
| 13 | 4598166045 | Шайба 6Т | |
| 14 | M6-6gx16.88.35.019 | Болт | |
| 15 | 80-1310420 | Кронштейн | |
| 16 | А09.01.023 | Пружина | |
| 17 | 70-1310121-А | Шнур | |
| 18 | 70-1310450 | Барабан | |
| 19 | 70-1310412 | Планка | |
| 20 | 70-1310130-А | Рукоятка | |
| 21 | С5.01.019 | Шайба | |
| 22 | B.M5-6gx10.58.019 | Винт | |
| 23 | 4598166044 | Шайба 5Т | |
| 24 | B.M6-6gx16.58.019 | Винт | |
| 25 | B.M4-6gx8.58.019 | Винт | |
| 26 | 354-1310003 | Втулка | |
| 27 | 70Л-1024216 | Хомут | |
| 28 | 80-1310020 | Кронштейн | |
| 29 | А09.01.011 | Наконечник | |
| 30 | А09.01.005 | Пружина |
