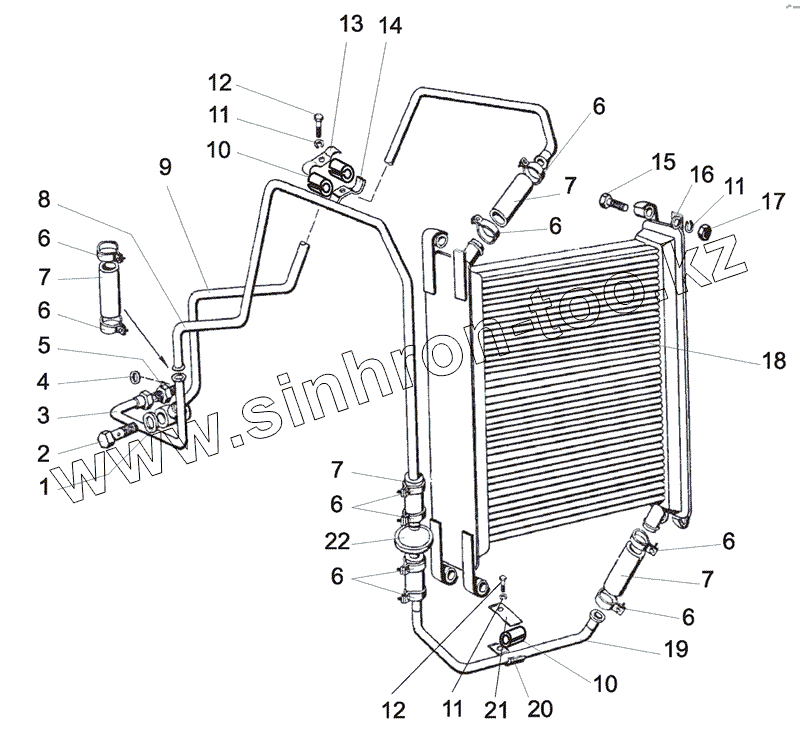

Каталог запасных частей к технике: МТЗ МЛ-131. Радиатор масляный
100-1405010
1
2
3
4
5
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-1405010 | 100-1405010 | Радиатор | |
| 1 | 40-4607038-А | Шайба | |
| 2 | 40-4607032 | Болт | |
| 3 | 354-1002020 | Маслопровод | |
| 4 | 80-1405088 | Шайба | |
| 5 | 80-1405089 | Штуцер | |
| 6 | ТУРБ903.201.040-2004 | Хомут «НОРМА» TORRO 16-25/9-C6W | |
| 7 | 70-1405013 | Шланг | |
| 8 | МЛ131-1002003 | Маслопровод | |
| 9 | МЛ131-1002020 | Маслопровод | |
| 10 | 70-3506027 | Втулка | |
| 11 | 916053 | Шайба С 8.01.019 | |
| 12 | М8-6дх35.88.35.019 | Болт | |
| 13 | 70-3407146 | Планка | |
| 14 | 70-3407144 | Планка | |
| 15 | M8-6gx45.88.35.019 | Болт | |
| 16 | 916009 | Шайба 8Т | |
| 17 | М8-6Н.6.019 | Гайка | |
| 18 | 100-1405020 | Сердцевина радиатора | |
| 19 | МЛ131-1002002 | Маслопровод | |
| 20 | 70-6804011 | Держатель | |
| 21 | МЛ127-1002006 | Пластина | |
| 22 | 70-1405230 | Фильтр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
