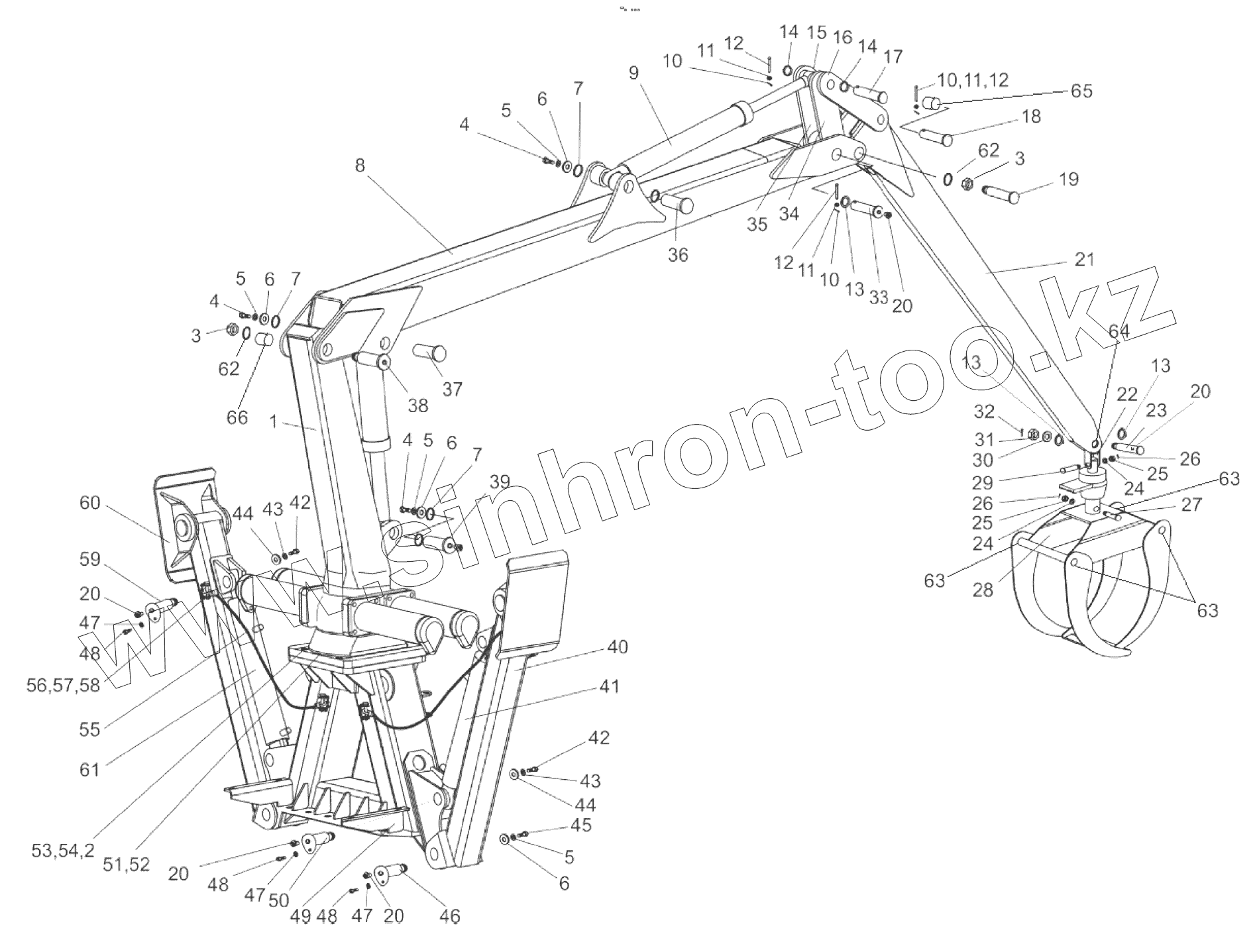

Каталог запасных частей к технике: МТЗ БЕЛАРУС МПТ-461.1. Оборудование грузоподъемное
ПЛ9-4512400
1
2
3
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
15
16
17
18
19
20
20
20
20
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
47
47
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПЛ9-4512400 | ПЛ9-4512400 | Оборудование грузоподъемное | |
| 1 | ГМ42М-01000 | Устройство опорно-поворотное | |
| 2 | Шайба С24 | Шайба | |
| 3 | Гайка М45х1,5 | Гайка | |
| 4 | Болт М20х1,5-6gx40.109.40Х.0115 | Болт | |
| 5 | Шайба 20.65Г | Шайба | |
| 6 | ГМ42-0000009 | Шайба | |
| 7 | ГМ42-0000014 | Втулка | |
| 8 | ГМ42-0300020 | Стрела | |
| 9 | ГМ42-45000 | Гидросистема манипулятора | |
| 10 | Шплинт 4х30.0115 | Шплинт 4х30.0115 | |
| 11 | Шайба С16.01.019 | Шайба С.16.01.019 | |
| 12 | Ось 6-16d11х95.45. Ц15Хр | Ось | |
| 13 | ГМ42-0000016 | Шайба регулировочная | |
| 14 | ГМ42-0000014-01 | Втулка | |
| 15 | ГМ42-0600010 | Тяга | |
| 16 | ГМ42-0601010 | Тяга | |
| 17 | ГМ42-0000002 | Палец | |
| 18 | ГМ42-0000001-А | Палец | |
| 19 | ГМ42-2500000 В-01 | Палец | |
| 20 | Масленка 1.2 Ц6 | Масленка 1.2 Ц6 | |
| 21 | ГМ42-03000 | Рукоять | |
| 22 | ГМ42-1000200-В | Серьга | |
| 23 | ГМ42-0000005 | Палец | |
| 24 | Шайба С20.01.019 | Шайба | |
| 25 | Гайка М20-6Н.6.0115 | Гайка | |
| 26 | Шплинт 4х40.0115 | Шплинт 4х40.0115 | |
| 27 | ГМ42-0000007-01 | Палец | |
| 28 | ЗЧ17-0100010 | Захват челюстной | |
| 29 | ГМ42-0000007 | Палец | |
| 30 | Шайба С24.01.019 | Шайба | |
| 31 | Гайка М24-6Н.6.0115 | Гайка | |
| 32 | Шплинт 5х45.0115 | Шплинт 5х45.0115 | |
| 33 | ГМ42-0000001 | Палец | |
| 34 | ГМ42-0500010 | Тяга | |
| 35 | ГМ42-0500020 | Тяга | |
| 36 | ГМ42-2600000-02 | Палец | |
| 37 | ГМ42-2600000-02 | Палец | |
| 38 | ГМ42-2500000 В-02 | Палец | |
| 39 | ГМ42-2600000-03 | Палец | |
| 40 | ГМ42-5002000 | Опора выносная | |
| 41 | ГМ42М-99.050-В | Гидроцилиндр выносной опоры | |
| 42 | Болт М16х1,5-6gx25.88.35.019 | Болт | |
| 43 | Шайба 16 ОТ | Шайба | |
| 44 | ГМ42-0000012 | Шайба | |
| 45 | Болт М20х1,5-6gx40.88.35.019 | Болт | |
| 46 | ГМ42-5000015 | Палец | |
| 47 | Шайба 12 ОТ | Шайба | |
| 48 | Болт М12-6gx20.88.35.019 | Болт | |
| 49 | ГМ42-5000000 | Основание | |
| 50 | ГМ42-5000020-01 | Палец | |
| 51 | Болт М24х2-6gx55.109.40Х.0115 | Болт | |
| 52 | Шайба 24 ОТ | Шайба | |
| 53 | Болт М24х2-6gx100.109.40Х.0115 | Болт | |
| 54 | Гайка М24х2-6Н.12.40Х.016 | Гайка | |
| 55 | ГМ42-5000030 | Растяжка | |
| 56 | А61.05.100 | Чека 9 звеньев | |
| 57 | А.61.03.001-02 | Палец | |
| 58 | А61.03.002 | Кольцо | |
| 59 | ГМ42-5000020 | Палец | |
| 60 | ГМ42-50020000-01 | Опора выносная | |
| 61 | ГМ42М-99.050-В | Гидроцилиндр выносной опоры | |
| 62 | ГМ42-0000011 В | Шайба | |
| 63 | Втулка бронзовая 30/34x30 WB 702 | Втулка бронзовая | |
| 64 | Втулка бронзовая 35/39x50 WB 702 | Втулка бронзовая | |
| 65 | Втулка бронзовая 50/55/60 WB 702 | Втулка бронзовая | |
| 66 | Втулка бронзовая 50/55/60 WB 702 | Втулка бронзовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
