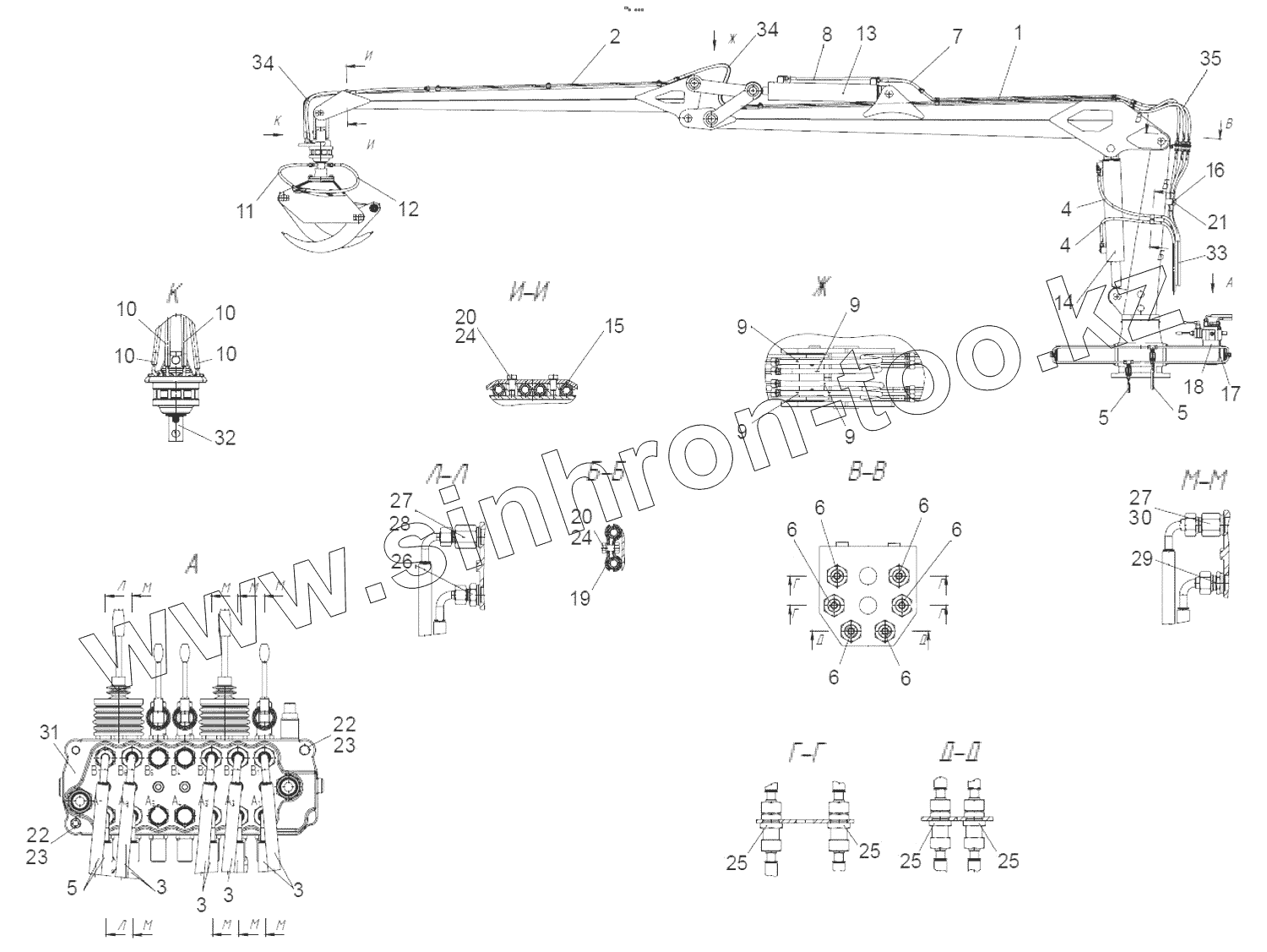

Каталог запасных частей к технике: МТЗ БЕЛАРУС МПТ-461.1. Гидросистема манипулятора
ГМ42-45000
1
2
3
3
3
3
4
4
5
5
5
6
6
6
6
6
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
24
25
25
25
25
26
27
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42-45000 | ГМ42-45000 | Гидросистема манипулятора | |
| 1 | ГМ42-45050 | Гидрооборудование стрелы | |
| 2 | ГМ42-45100 | Гидрооборудование рукояти | |
| 3 | ГМ42-45300 | Рукав высокого давления | |
| 4 | ГМ42-45300-01 | Рукав высокого давления | |
| 5 | ГМ42-45310 | Рукав высокого давления | |
| 6 | ГМ42-45320 | Рукав высокого давления | |
| 7 | ГМ42-45320-01 | Рукав высокого давления | |
| 8 | ГМ42-45320-02 | Рукав высокого давления | |
| 9 | ГМ42-45330 | Рукав высокого давления | |
| 10 | ГМ42-45340 | Рукав высокого давления | |
| 11 | ГМ42-45350 | Рукав высокого давления | |
| 12 | ГМ42-45350-01 | Рукав высокого давления | |
| 13 | ГМ42-45200-В | Гидроцилиндр рукояти | |
| 14 | ГМ42-45150-В | Гидроцилиндр подъема стрелы | |
| 15 | ГМ42-45001 | Прижим | |
| 16 | ГМ42-4500034 | Скоба | |
| 17 | ГМ42-4502011 | Стремянка | |
| 18 | ГМ42-4502012 | Планка | |
| 19 | 70-3407146 | Планка | |
| 20 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 21 | Болт М10-6gx25.88.35.019 | Болт | |
| 22 | Гайка М8-6Н.04.019 | Гайка | |
| 23 | Шайба С8.01.019 | Шайба С 8.01.019 | |
| 24 | Шайба 8.65Г | Шайба | |
| 25 | 103608.1 | Соединение переборное | |
| 26 | 100532.1 | Штуцер ввертной | |
| 27 | 600508 | Штуцер ввертной с гайкой | |
| 28 | 104111.1 | Соединение проходное | |
| 29 | 100508.1 | Штуцер ввертной | |
| 30 | 103508.1 | Соединение проходное | |
| 31 | SDM100/7-P | Гидрораспределитель | |
| 32 | FHR-3.000-L | Ротатор | |
| 33 | Лента спиральная 75х66х42 | Лента спиральная | |
| 34 | Лента спиральная 32х27х30 | Лента спиральная | |
| 35 | Лента спиральная 50х43х35 | Лента спиральная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
