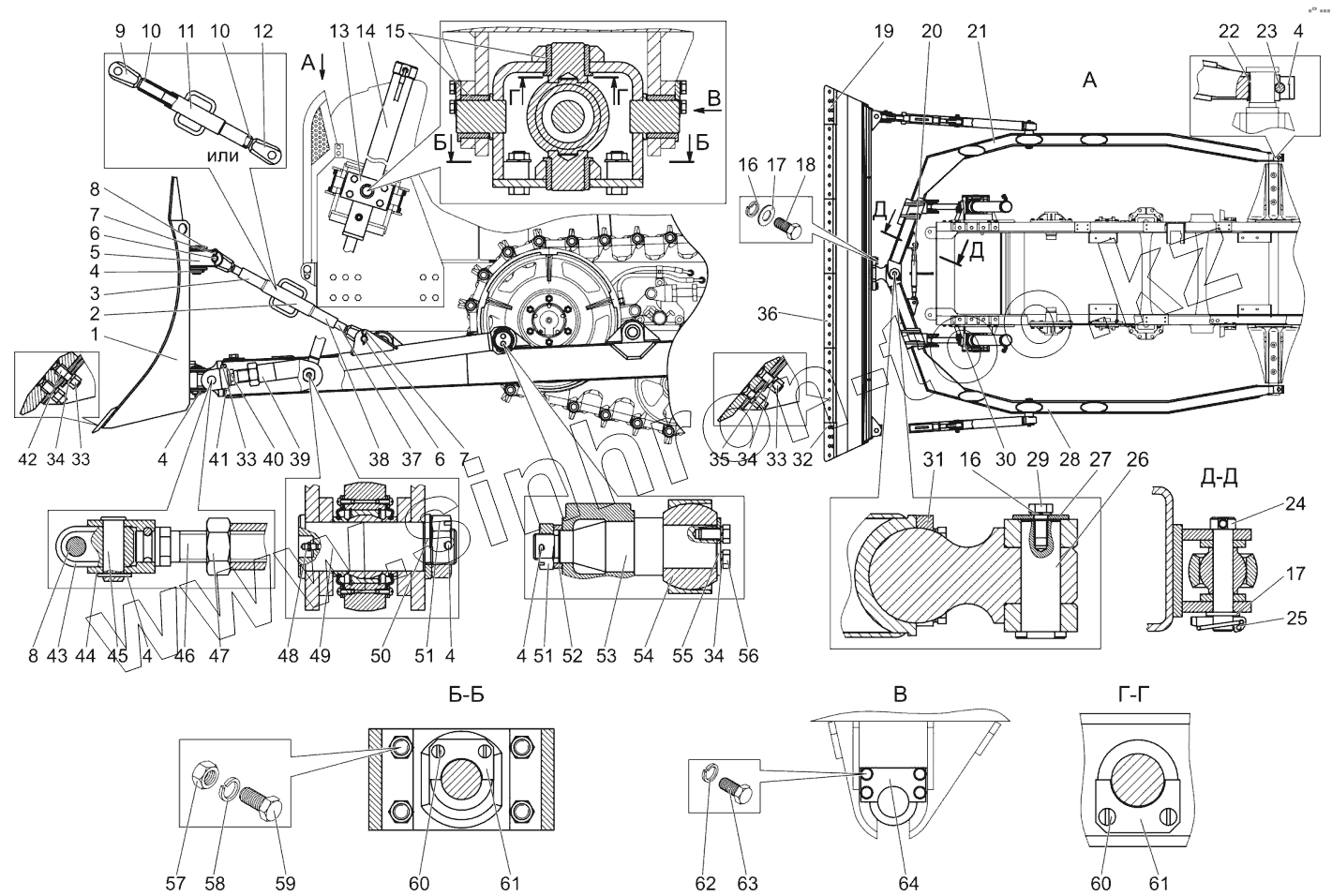

Каталог запасных частей к технике: МТЗ 1502. Установка отвала 1502-4607500
1
2
3
4
4
4
4
4
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
60
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4607470 | 1502-4607470 | Раскос | |
| 1502-4607500 | 1502-4607500 | Установка отвала | |
| 1 | 1502-4607550-А | Корпус отвала | |
| 2 | 1502-4607545 | Труба | |
| 3 | 1502-4607524 | Винт | |
| 4 | Шплинт6,3x63.019 | Шплинт | |
| 5 | 1502-4607523-А | Шарнир | |
| 6 | 1502-4607508 | Палец | |
| 7 | А61.07.001 | Шплинт | |
| 8 | 1502-4607522 | Палец | |
| 9 | 1502-4607524-Б | Винт | |
| 10 | 1502-4607471 | Кольцо сальниковое | |
| 11 | 1502-4607480 | Труба | |
| 12 | 1502-4607524-Б-01 | Винт | |
| 13 | 1502-4607595 | Крышка | |
| 14 | 1502-4607690 | Гидроцилиндр | |
| 15 | 1502-4607527 | Вкладыш | |
| 16 | 4598166054 | Шайба 24Т | |
| 17 | Шайба24.01.05 | Шайба 24.01.05 | |
| 18 | БолтМ24х2-6gx75.109.40X.01015 | Болт М24х2-6gx75.109.40X.01015 | |
| 19 | 1502-4607516-А-01 | Нож боковой | |
| 20 | А61.03.000 | Тяга в сборе | |
| 21 | 1502-4607310 | Брус толкающий | |
| 22 | 1502-4607512 | Вкладыш | |
| 23 | 1502-4607511 | Палец | |
| 24 | А61.03.001-02 | Палец | |
| 25 | А61.05.100 | Чека 9 звеньев | |
| 26 | 1502-4607502 | Палец | |
| 27 | 1502-4607503 | Шайба | |
| 28 | 1502-4607315 | Брус толкающий | |
| 29 | БолтM24-6gx45.88.35.019 | Болт M24-6gx45.88.35.019 | |
| 30 | 1502-4607605 | Вилка | |
| 31 | 1502-4607501 | Крышка | |
| 32 | 1502-4607516-А | Нож боковой | |
| 33 | ГайкаМ16-6Н.04.019 | Гайка | |
| 34 | 4598166070 | Шайба 16ОТ | |
| 35 | 1502-4607513 | Болт | |
| 36 | 1502-4607514-А | Нож | |
| 37 | 1502-4607524-01 | Винт | |
| 38 | 1522-4605071 | Контргайка | |
| 39 | 1502-4607530 | Толкатель | |
| 40 | 1502-4607544 | Шайба | |
| 41 | 1502-4607543 | Болт | |
| 42 | 1502-4607513-А | Болт | |
| 43 | 1502-4607517-А | Шарнир | |
| 44 | 1502-4607540 | Кронштейн | |
| 45 | 1502-4607521 | Палец | |
| 46 | 1502-4607518 | Винт | |
| 47 | 1502-4607519 | Гайка | |
| 48 | Масленка1.3Ц9.хр | Масленка | |
| 49 | 1502-4607509 | Палец | |
| 50 | МЛ131-3400033 | Шайба | |
| 51 | МЛ131-3400032 | Гайка | |
| 52 | 1502-4607529 | Шайба | |
| 53 | 1502-4607-504 | Палец | |
| 54 | 1502-4607507 | Шарнир | |
| 55 | 1502-4607506 | Шайба | |
| 56 | БолтМ16-6gх32.88.35.019 | Болт | |
| 57 | ГайкаМ20х1,5-6Н.04.019 | Гайка | |
| 58 | 4598166072 | Шайба 20ОТ | |
| 59 | 1502-4607599 | Болт | |
| 60 | ВинтВ.М10-6gx20.58.019 | Винт В.М10-6gx20.58.019 | |
| 61 | 1502-4607528 | Пластина | |
| 62 | 4598166068 | Шайба 12ОТ | |
| 63 | Болт12-6gx30.88.35.019 | Болт 12-6gx30.88.35.019 | |
| 64 | 1502-4607526 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
