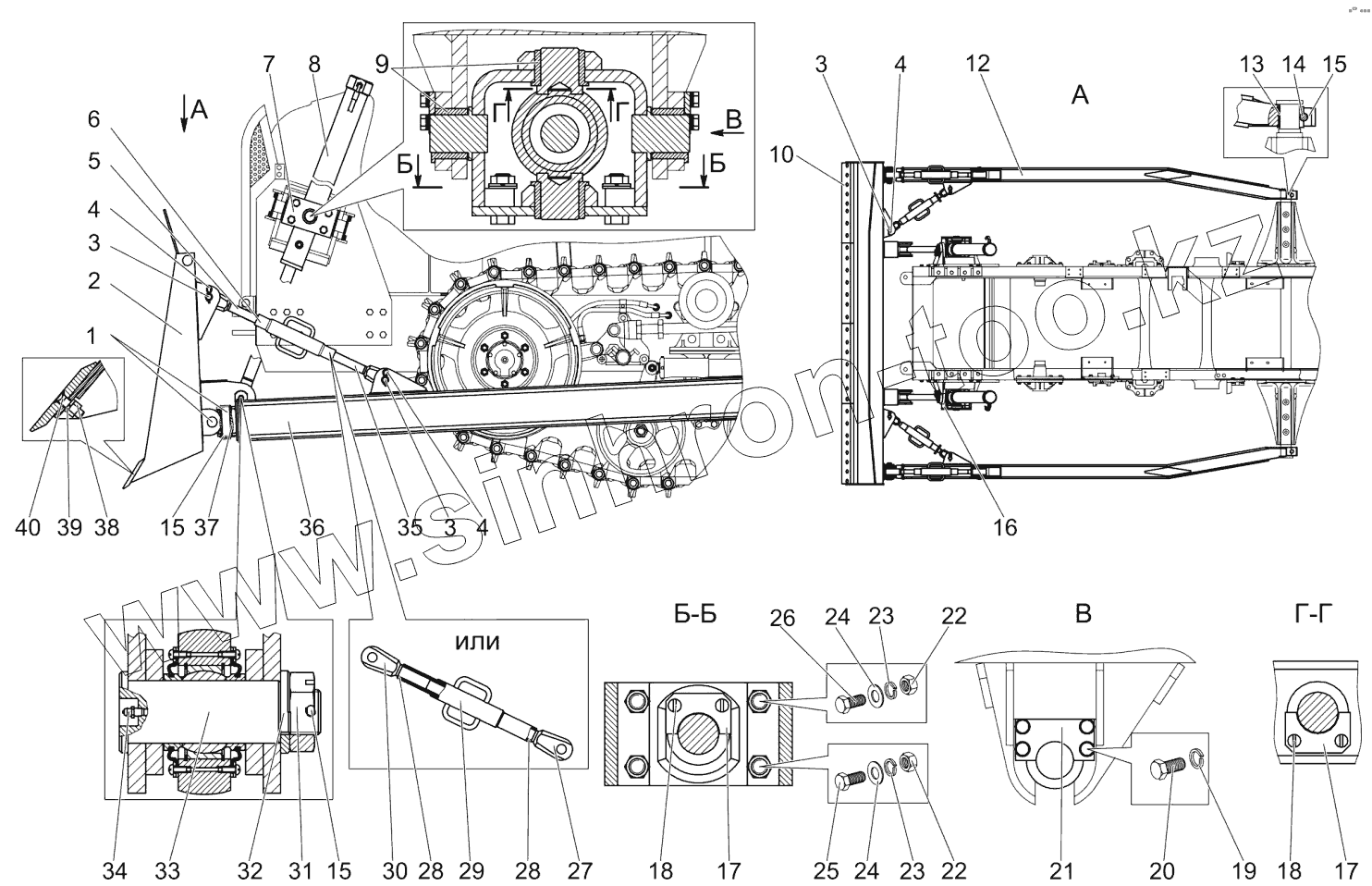

Каталог запасных частей к технике: МТЗ 1502. Установка отвала 1502-4607110-А
1
2
3
3
3
4
4
4
5
6
7
8
9
10
12
13
14
15
15
15
16
17
17
18
18
19
20
21
22
22
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4607470 | 1502-4607470 | Раскос | |
| 1502-4607110-А | 1502-4607110-А | Установка отвала | |
| 1 | 1502-4607522 | Палец | |
| 2 | 1502-4607130-А1 | Корпус отвала | |
| 3 | 1522-4605033 | Палец | |
| 4 | А61.07.001 | Шплинт | |
| 5 | 1502-4607524 | Винт | |
| 6 | 1502-4607545 | Труба | |
| 7 | 1502-4607595 | Крышка | |
| 8 | 1502-4607690 | Гидроцилиндр | |
| 9 | 1502-4607527 | Вкладыш | |
| 10 | 1502-4607514-А | Нож | |
| 12 | 1502-4607125 | Брус толкающий | |
| 13 | 1502-4607512 | Вкладыш | |
| 14 | 1502-4607511 | Палец | |
| 15 | Шплинт6.3х63.019 | Шплинт 6.3х63.019 | |
| 16 | 1502-4607605 | Вилка | |
| 17 | 1502-4607528 | Пластина | |
| 18 | ВинтВ.М10-6gx20.58.019 | Винт В.М10-6gx20.58.019 | |
| 19 | Шайба12.ОТ | Шайба | |
| 20 | БолтМ12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 | |
| 21 | 1502-4607526 | Пластина | |
| 22 | ГайкаМ20х1,5-6Н.04.019 | Гайка | |
| 23 | Шайба20.ОТ | Шайба | |
| 24 | ШайбаС20.01.019 | Шайба | |
| 25 | 1502-3200113 | Болт | |
| 26 | 1502-4607599 | Болт | |
| 27 | 1502-4607524-А-01 | Винт | |
| 28 | 1502-4607471 | Кольцо сальниковое | |
| 29 | 1502-4607480 | Труба | |
| 30 | 1502-4607524-А | Винт | |
| 31 | МЛ131-3400032 | Гайка | |
| 32 | МЛ131-3400033 | Шайба | |
| 33 | 1502-4607509 | Палец | |
| 34 | Масленка1.3Ц9.хр | Масленка | |
| 35 | 1502-4607524-01 | Винт | |
| 36 | 1502-4607125-01 | Брус толкающий | |
| 37 | 1502-4607517-А | Шарнир | |
| 38 | ГайкаМ16-6Н.04.019 | Гайка | |
| 39 | Шайба16.ОТ | Шайба | |
| 40 | 1502-4607513 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
