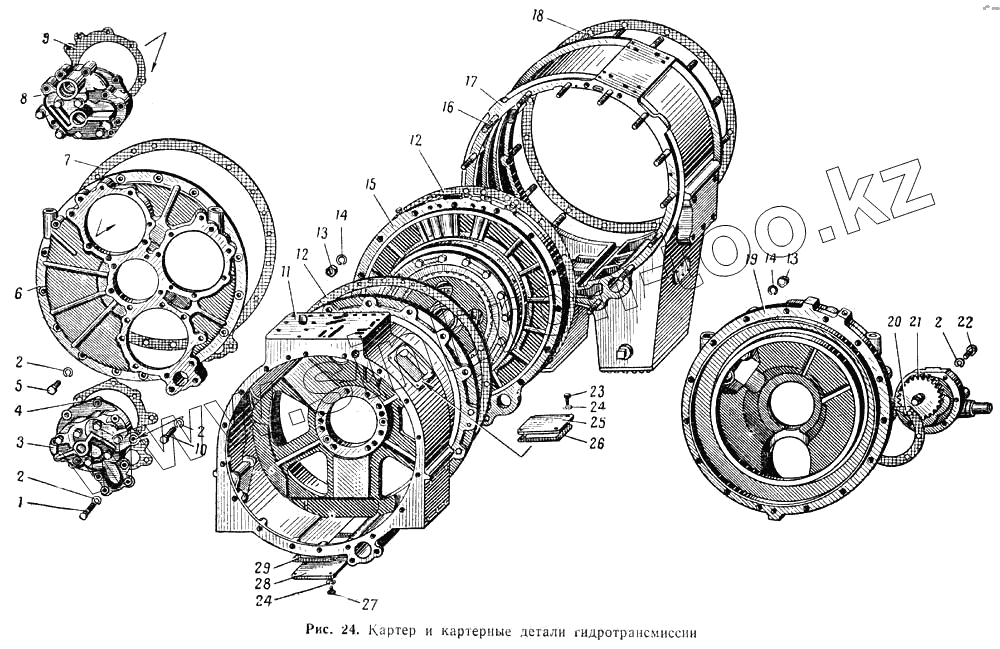

Каталог запасных частей к технике: МАЗ-537. Картер и картерные детали гидротрансмиссии
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1511216-Б | 535А-1511216-Б | Сетка маслозаборника | |
| 262507-П2 | 262507-П2 | Пробка клапана масляного насоса | |
| 262533-П2 | 262533-П2 | Пробка-заглушка | |
| 262542-П2 | 262542-П2 | Пробка | |
| ПСМ 1 1/4" | ПСМ 1 1/4" | Пробка магнитная | |
| 535А-1503034 | 535А-1503034 | Прокладка | |
| 535А-1503036 | 535А-1503036 | Прокладка | |
| 535А-1504032 | 535А-1504032 | Прокладка | |
| 535А-1511204 | 535А-1511204 | Прокладка боковой крышки | |
| 535А-1511226-Б | 535А-1511226-Б | Прокладка нижней крышки | |
| 535А-1511221 | 535А-1511221 | Ручка маслозаборника | |
| 535А-1503280 | 535А-1503280 | Рым-болт | |
| 206536-П2 | 206536-П2 | Болт | |
| 535А-1511220 | 535А-1511220 | Стойка каркаса маслозаборника | |
| 535А-1503060-В | 535А-1503060-В | Ступица направляющего аппарата в сборе | |
| 535А-1511215 | 535А-1511215 | Фильтрующий элемент маслозаборника в сборе | |
| 535А-1503294 | 535А-1503294 | Фланец ведущий в сборе | |
| 258252-П | 258252-П | Шплинт-проволока | |
| 258280-П | 258280-П | Шплинт-проволока | |
| 258280-П | 258280-П | Шплинт-проволока | |
| 535А-1511208 | 535А-1511208 | Шпонка призматическая | |
| 258656-П | 258656-П | Штифт | |
| 535А-1504042 | 535А-1504042 | Штуцер | |
| 535А-1511217 | 535А-1511217 | Кольцо верхнее каркаса маслозаборника | |
| 535А-1511180 | 535А-1511180 | Поршень большого фрикциона в сборе | |
| 201510-П2 | 201510-П2 | Болт | |
| 370800-П2 | 370800-П2 | Болт | |
| 535А-1503032 | 535А-1503032 | Болт | |
| 222642-П2 | 222642-П2 | Винт | |
| 535-1501069 | 535-1501069 | Заглушка | |
| 535А-1511196-В | 535А-1511196-В | Картер планетарной коробки передач | |
| 535А-1511020 | 535А-1511020 | Картер промежуточный в сборе | |
| 535А-1511016 | 535А-1511016 | Картер промежуточный с венцом и манжетами в сборе | |
| 535А-1509116-В | 535А-1509116-В | Корпус заднего насоса в сборе | |
| 535А-1511212-Б | 535А-1511212-Б | Корпус маслозаборника | |
| 535А-1509016-В | 535А-1509016-В | Корпус масляного насоса в сборе | |
| 535А-1509216-Д | 535А-1509216-Д | Корпус откачивающего насоса | |
| 535А-1509214-В | 535А-1509214-В | Корпус откачивающего насоса в сборе | |
| 535А-1511202 | 535А-1511202 | Крышка боковая картера | |
| 535А-1510150 | 535А-1510150 | Крышка задняя с поршнем в сборе | |
| 535А-1511219 | 535А-1511219 | Крышка нижняя каркаса маслозаборника | |
| 535А-1511224-Б | 535А-1511224-Б | Крышка нижняя картера | |
| 535А-1511028 | 535А-1511028 | Манжета уплотнительная большого фрикциона малая | |
| 535А-1511222 | 535А-1511222 | Манжета уплотнительная маслозаборника | |
| 535А-1503028 | 535А-1503028 | Пластина | |
| 1 | 200324-П2 | Болт | |
| 2 | 252136-П2 | Шайба | |
| 2 | 252136-П2 | Шайба | |
| 3 | 535А-1509210-Б1 | Откачивающий насос в сборе | |
| 4 | 535А-1509285 | Прокладка откачивающего насоса | |
| 5 | 201499-П2 | Болт | |
| 6 | 535А-1503278-Б | Крышка гидротрансформатора | |
| 7 | 535А-1503292 | Прокладка крышки | |
| 8 | 535А-1509010-Б | Масляный насос в сборе | |
| 9 | 535А-1509085 | Прокладка масляного насоса | |
| 10 | 200325-П2 | Болт | |
| 11 | 535А-1503024-Б | Картер гидротрансформатора | |
| 12 | 535А-1511188 | Прокладка картера планетарной коробки передач | |
| 13 | 250559-П2 | Гайка | |
| 14 | 252138-П2 | Шайба пружинная | |
| 15 | 535А-1511014 | Картер промежуточный с фрикционом прямой передачи в сборе | |
| 16 | 216312-П2 | Шпилька | |
| 17 | 535А-1511190-В | Картер планетарной коробки передач в сборе | |
| 18 | 535А-1510148 | Прокладка задней крышки | |
| 19 | 535А-1510156 | Крышка задняя планетарной коробки передач | |
| 20 | 535А-1509148 | Прокладка | |
| 21 | 535А-1509110-А | Задний насос в сборе | |
| 22 | 201497-П2 | Болт | |
| 23 | 201456-П2 | Болт | |
| 24 | 252135-П2 | Шайба | |
| 24 | 252135-П2 | Шайба | |
| 25 | 535А-1503038 | Крышка люка | |
| 26 | 535А-1503040 | Прокладка | |
| 27 | 201457-П2 | Болт | |
| 28 | 535А-1503048-Б | Крышка люка | |
| 29 | 535А-1503052-Б | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
