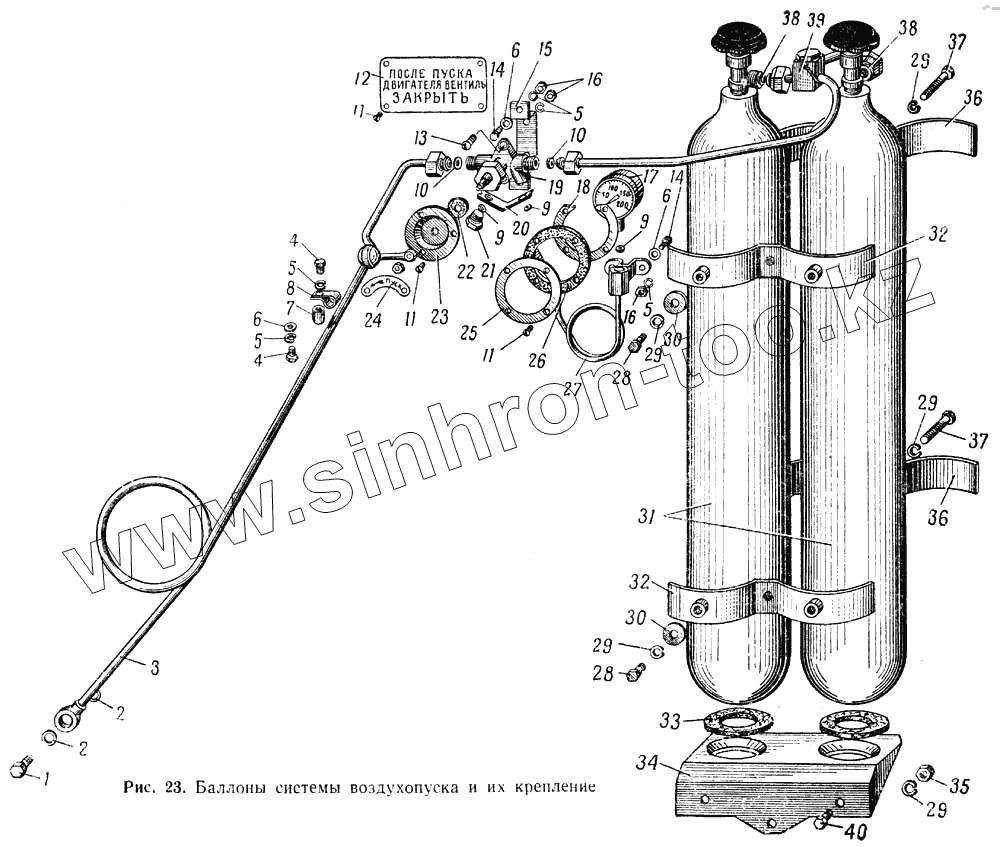

Каталог запасных частей к технике: МАЗ-537. Баллоны системы воздухопуска и их крепление
1
2
2
3
4
4
5
5
5
5
6
6
6
7
8
9
9
9
10
10
11
11
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
29
29
30
30
31
32
32
33
34
35
36
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1104226 | 535А-1104226 | Прокладка | |
| 535А-1402016 | 535А-1402016 | Бобышка | |
| 535А-1406038 | 535А-1406038 | Штуцер | |
| 535А-1406008 | 535А-1406008 | Штуцер | |
| 258252-П | 258252-П | Шплинт-проволока | |
| 535А-1406058 | 535А-1406058 | Ушко зажима | |
| 535А-1402021 | 535А-1402021 | Усилитель | |
| 535А-1406032 | 535А-1406032 | Трубка | |
| 535А-1406012 | 535А-1406012 | Трубка | |
| 535А-1406011 | 535А-1406011 | Трубка | |
| 535А-1406034 | 535А-1406034 | Пробка | |
| 535А-1406006 | 535А-1406006 | Пробка | |
| 310-25 | 310-25 | Поворотный угольник | |
| 537-1500011 | 537-1500011 | Гидромеханическая передача в сборе | |
| 535А-1406014 | 535А-1406014 | Гайка накидная | |
| 535А-1406016 | 535А-1406016 | Гайка накидная | |
| 535А-1402023 | 535А-1402023 | Пластина | |
| 535А-1503010-Г | 535А-1503010-Г | Гидротрансформатор в сборе | |
| 535А-1406056 | 535А-1406056 | Зажим уплотнительный | |
| 535А-1503020-Б | 535А-1503020-Б | Картер гидротрансформатора в сборе | |
| 535А-1402015 | 535А-1402015 | Кронштейн крепления баллонов внутренний | |
| 535А-1402011 | 535А-1402011 | Кронштейн крепления баллонов воздухопуска в сборе | |
| 535А-1406005 | 535А-1406005 | Ниппель | |
| 535А-1406018 | 535А-1406018 | Ниппель | |
| 535А-1406037 | 535А-1406037 | Ниппель | |
| 1 | 329-19 | Зажимной болт | |
| 2 | 535А-1503034 | Прокладка | |
| 3 | 535А-1406020 | Трубка от перепускного крана к двигателю в сборе | |
| 4 | 201415-П2 | Болт | |
| 5 | 252134-П2 | Шайба | |
| 6 | 252037-П2 | Шайба | |
| 7 | 535А-1406028 | Бобышка | |
| 8 | 315406-П29 | Кляммер | |
| 9 | 535А-1406044 | Прокладка | |
| 10 | 535А-1406019 | Прокладка | |
| 11 | 240818-П2 | Винт | |
| 12 | 535А-3903044 | Табличка вентиля | |
| 13 | 220105-П2 | Винт | |
| 14 | 201418-П2 | Болт | |
| 15 | 535А-1406042 | Кронштейн крепления перепускного крана | |
| 16 | 250508-П2 | Гайка | |
| 17 | 13.990.025Г4 | Манометр МТ-60 250/170 | |
| 18 | 535А-1406063 | Прокладка зажимная уплотнения манометра | |
| 19 | 54.38.041ПК | Перепускной кран ПК | |
| 20 | 535А-1406048 | Пластинчатый замок | |
| 21 | 535А-1406046 | Заглушка | |
| 22 | 535А-1406052 | Кольцо уплотнительное | |
| 23 | 535А-1406054 | Зажим уплотнительный краника в сборе | |
| 24 | 535А-3903046 | Табличка рукоятки пуска двигателя | |
| 25 | 535А-1406060 | Кольцо прижимное | |
| 26 | 535А-1406062 | Кольцо уплотнительное манометра | |
| 27 | 535А-1406030 | Труба в сборе | |
| 28 | 201496-П2 | Болт | |
| 29 | 252136-П2 | Шайба | |
| 30 | 252039-П2 | Шайба | |
| 31 | 401.38.011 | Баллон 10-150 | |
| 32 | 535А-1402014 | Кронштейн крепления баллонов внутренний в сборе | |
| 33 | 535А-1402013 | Прокладка | |
| 34 | 535А-1402012 | Кронштейн крепления баллонов воздухопуска | |
| 35 | 250512-П2 | Гайка | |
| 36 | 535А-1402018 | Кронштейн крепления баллонов наружный | |
| 37 | 200325-П2 | Болт | |
| 38 | 535А-1406015 | Прокладка | |
| 39 | 535А-1406010 | Трубка от баллонов в сборе | |
| 40 | 201495-П2 | Болт |
